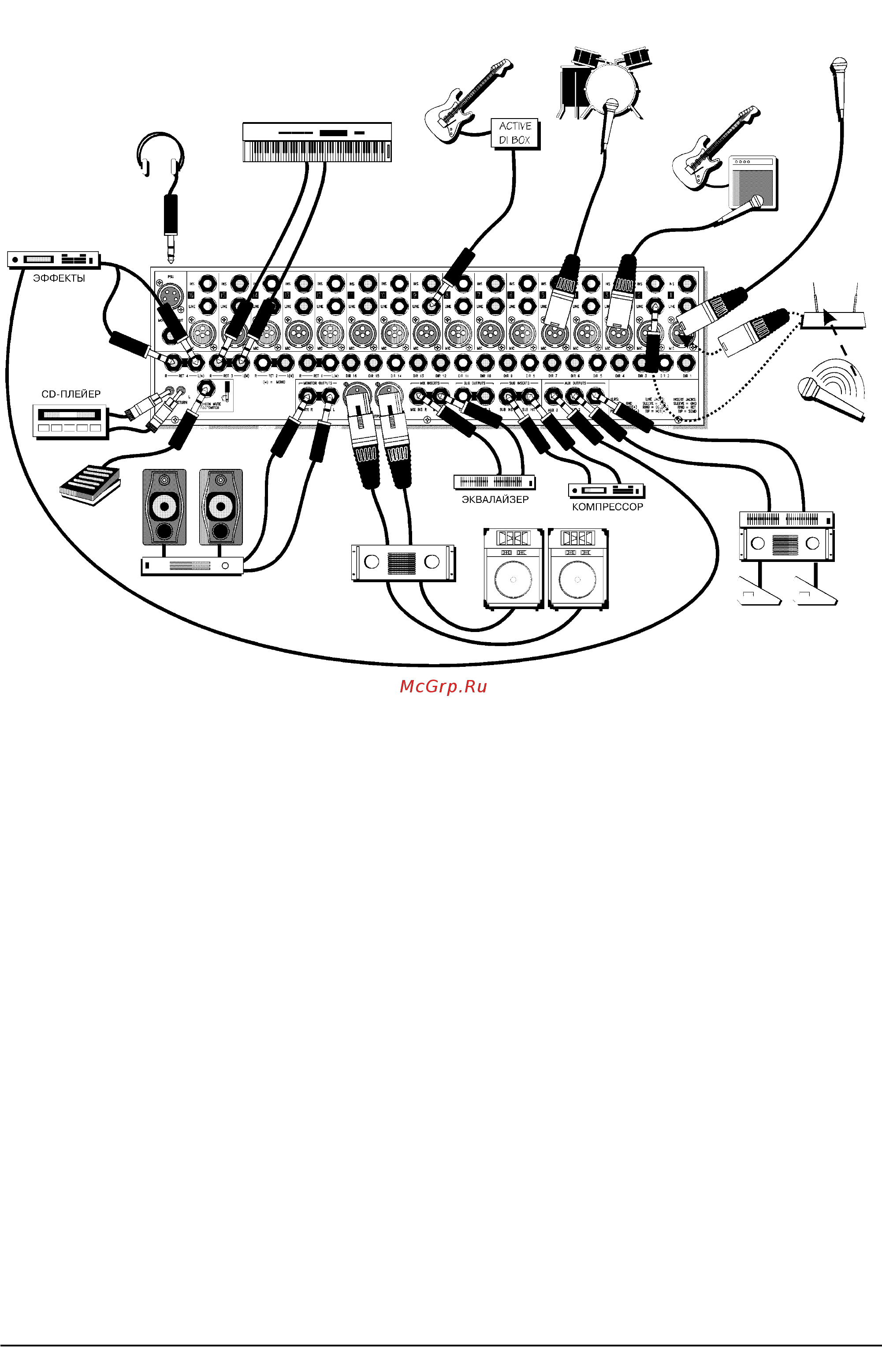

Коммутация Описание микшера Входной канал 1 Вход MIC Микрофонный вход организован на разъеме XLR и согласуется с симметричными и несимметричными сигналами Желательно ис пользование профессиональных динамических конденсаторных или ленточных микрофонов поскольку они являются низкоимпе дансными Возможно использование недорогих высокоимпедансных микрофонов однако при этом возрастает уровень шумов При нажатии кнопки MIC48V расположенной в правой части микшера на разъем будет подано фантомное питание необходимое для работы с конденсаторными микрофонами Раскоммутируйте данный разъем при работе со входом LINE Входной уровень ус танавливается регулятором SENS Во избежание повреждений оборудования переключайте фантомное питание только при закрытых выходных фейдера Во избежание повреждений оборудования не включайте фантомное питание при работе с несимметричными микрофо нами 2 Вход LINE Служит для подключения синтезаторов ритм машин или других электронных инструментов и организован на разъеме TRS Дан ный вход симметричный однако предусматривает подключение несимметричных источников Входной уровень устанавливается регулятором SENS 3 Регулятор SENS Устанавливает входной уровень сигнала микрофона или инструмента Следите за корректной установкой данного уровня при вы соких уровнях сигнал перегружается и искажается при низких повышается уровень фоновых шумов Положение регулятора на отметке 10 соответствует единичному усилению для входа LINE Имейте в виду что некоторое оборудование работает при бо лее низких выходных уровнях 10 dBV чем профессиональное 4 Кнопка 100Hz Нажатие данной кнопки включает низкочастотный обрезной фильтр с крутизной 18 дБ октаву 5 Эквалайзер Регулятор HF Вращение регулятора по часовой стрелке усиливает высокие частоты 12 кГц и выше до 15 дБ и наоборот вращение регулятора против часовой стрелке ослабляет их до 15 дБ Центральное положение регулятора не оказывает влияния на сигнал Регуляторы MID Два регулятора изменяющих частотную характеристику в среднечастотной области Нижний регулятор осуществляет усиление ослабление на 15 дБ а верхний устанавливает частоту в диапазоне 240 Гц 6 кГц Центральное положение регулятора не ока зывает влияния на сигнал Добротность Q равна 1 5 2 Soundcraft Spirit FX16 Руководство пользователя
