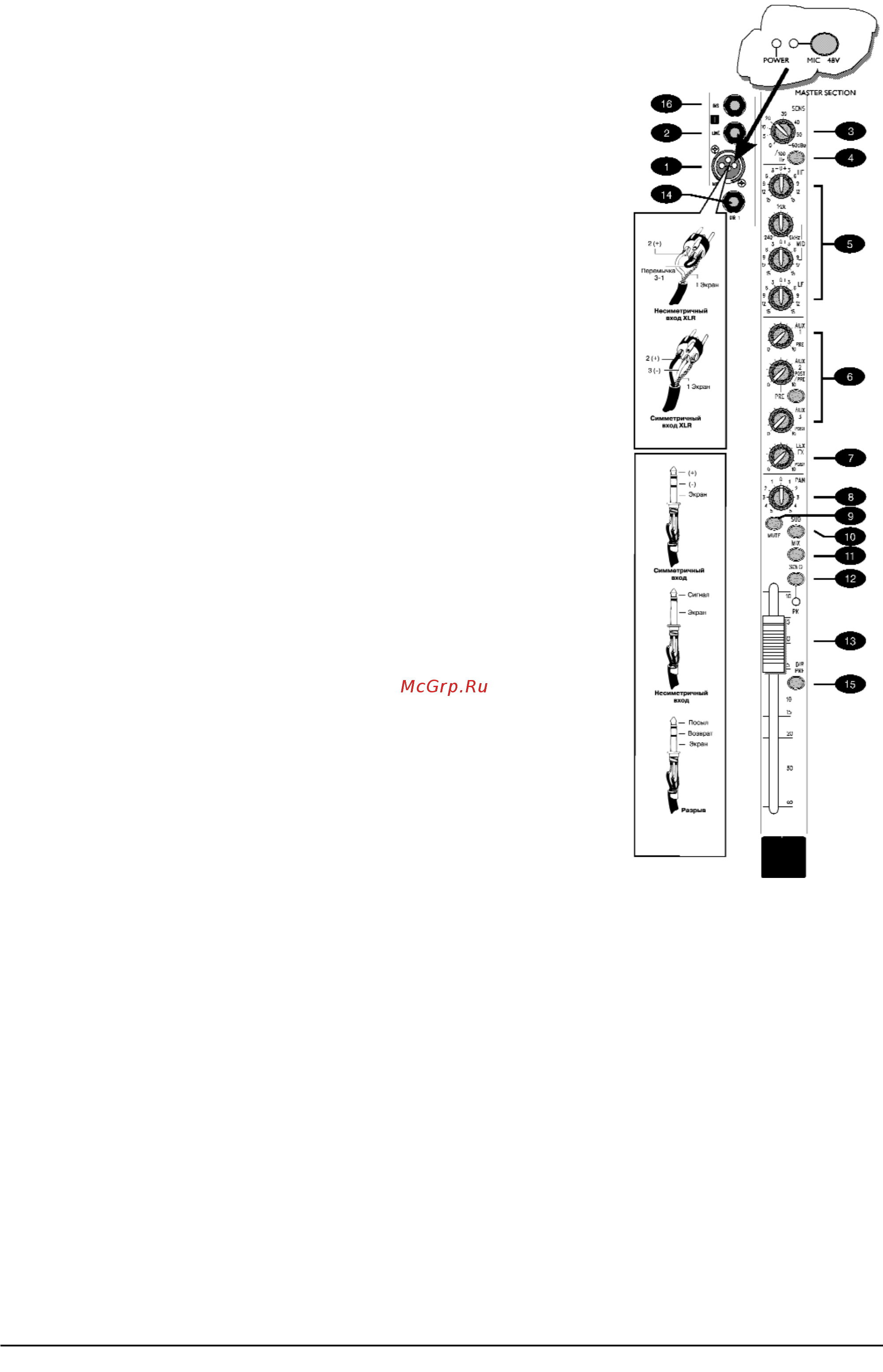

Регулятор LF Вращение регулятора по часовой стрелке усиливает низкие частоты 60 Гц и ниже до 15 дБ и наоборот вращение регулятора против часовой стрелке ослабляет их до 15 дБ Цент ральное положение регулятора не оказывает влияния на сигнал 6 Посылы AUX Используются для создания дополнительного микса для исполнителя эффектов или запи си и имеют индивидуальные выходы на тыльной панели микшера Для эффектов использу ется пост фейдерное включение для мониторинга пре фейдерное Все посылы канала мьютируются при нажатии кнопки MUTE Aux 1 всегда пре фейдерный пост эквалайзерный и обычно используется для создания мониторного микса Aux 2 и 3 стандартно пост фейдерные пост эквалайзерные и обычно используются в качестве посылов на эффекты но Aux 2 может переключаться в пре фейдерный пост эквалайзерный режим кнопкой PRE 7 Регулятор LEXFX Данный посыл идентичен пост фейдерному посылу Aux 3 но его сигнал направляется по внутренней шине во встроенный цифровой процессор эффектов LEXICON Выход процес сора LEXICON может суммироваться с шинами Mix или Aux 1 2 8 Регулятор PAN Служит для панорамирования сигнала канала в левой правой шинах микса или SUB Сум марный пост фейдерный моносигнал поступающий на выход Mono не зависит от положе ния данного регулятора 9 Кнопка MUTE При ее нажатии все выходы канала кроме разрывов и пре фе йдерных директ выходов мьютируются 10 Кнопка SUB Нажатием данной кнопки сигнал канала направляется на пару шин SUB L и R 11 Кнопка MIX Нажатием данной кнопки сигнал канала направляется в шины MIX L и R 12 Кнопка SOLO индикатор РК FX16 имеет режимы мониторинга PFLn SOLO IN PLACE выбираемые кнопкой SOLO MODE в мастер секции PFL При нажатии кнопки SOLO на измерители и мониторинг поступает пре фейдерный постэквалайзерный сигнал При этом в канале загорается соответствующий светодиод а в ма стер секции загорается индикатор PFiyAFL Когда кнопка PFL не нажата ее индикатор служит в качестве пикового индикатора загорающегося при уровне на 4 дБ меньшем уровня перегрузки Сигнал контролируется до разрыва и после секции эквалайзера HF SOLO IN PLACE Режим SOLO IN PLACE позволяет осуществлять независимый от общего микса монито ринг одного или нескольких каналов с соответствующими уровнями и без отключения по сылов на эффекты При активности режима SOLO MODE нажатие одной или нескольких кнопок SOLO мьютирует все несолированные каналы оставляя в миксе только солированные 13 Фейдер 100 мм фейдер служит для установки уровня сигнала канала подаваемого на мастер сек цию 14 Разъем DIR Каждый канал оборудован директ выходом для прямой подачи сигнала на внешние устройства записи или блоки эффектов Мони торинг уровня пре фейдерного директ выхода может осуществляться нажатием кнопки SOLO соответствующего канала 15 Кнопка DIR PRE Директ выходы каналов стандартно пост фейдерные что соответствует условиям студийной записи Для живой записи они могу индивидуально переключаться в пре фейдерный режим нажатием данной кнопки 16 Разъем INS Несимметричный канальный разрыв служит для включения в цепь сигнала приборов динамической обработки Разъем выполнен на нормально замкнутом разъеме TRS При введении джека цепь сигнала разрывается перед секцией эквалайзера Посыл может использоваться для организации альтернативного директ выхода Мастер секция 1 Мастер регуляторы AUX Каждый из трех выходов AUX имеет индивидуальный регулятор с кнопкой AFL При нажатии кнопок AFL на мониторинг поступает сигнал AUX после соответствующих регуляторов при выборе режима PFL кнопкой SOLO MODE При этом в мастер секции заго рается индикатор PFL AFL и индикаторы отображают сигнал PFL AFL 2 Мастер регулятор LEX FX Данный регулятор устанавливает общий уровень посыла каналов на процессор LEXICON Соответствующая кнопка AFL действует аналогично кнопкам мастер регуляторов Aux 3 Мастер фейдеры SUB Устанавливают окончательный уровень на выходах шин SUB L и R При корректной установке входных уровней их рабочее положе ние должно быть в районе отметки 0 Soundcraft Spirit FX16 Руководство пользователя 3
