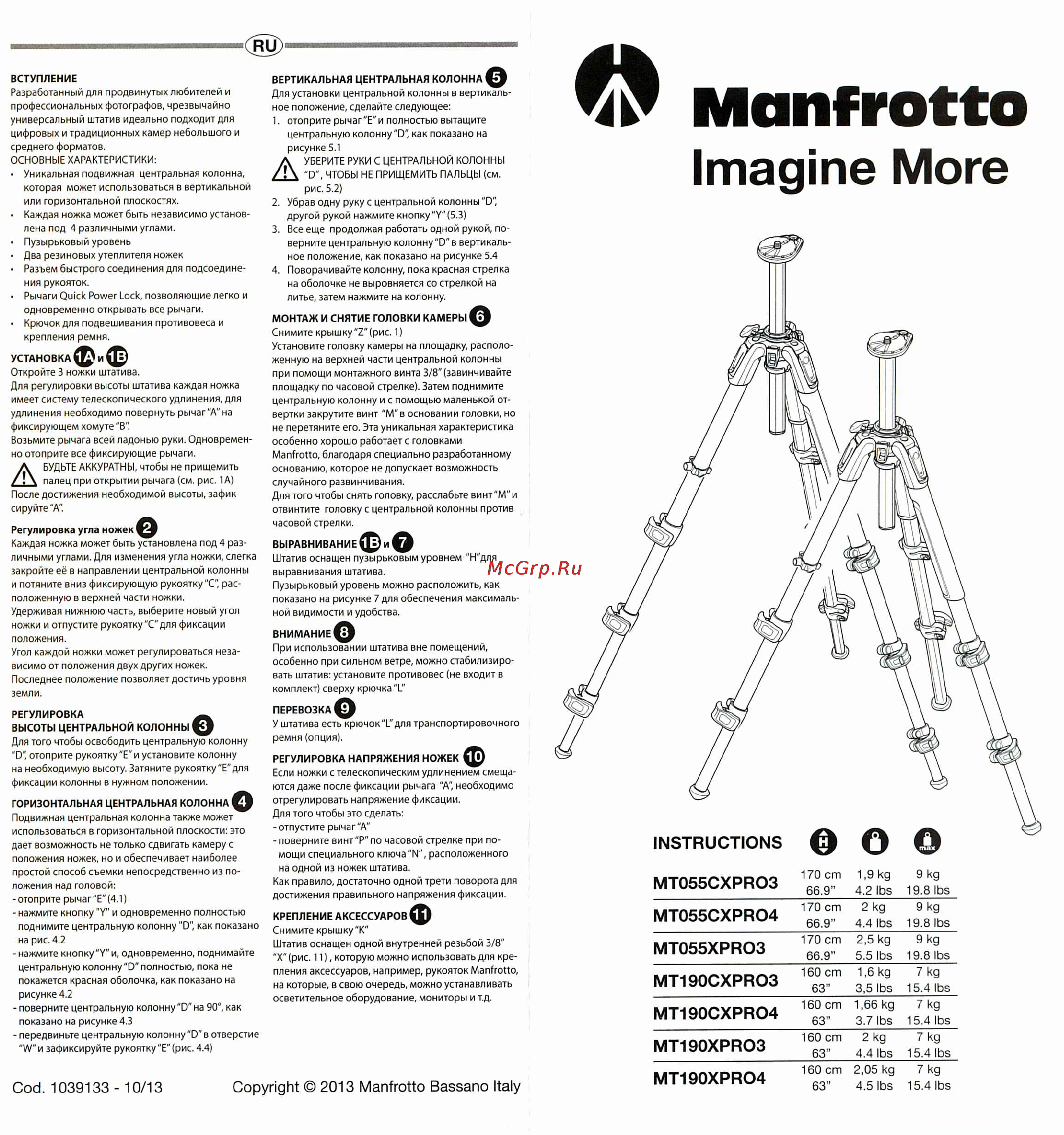

RU ВСТУПЛЕНИЕ Разработанный для продвинутых любителей и профессиональных фотографов чрезвычайно универсальный штатив идеально подходит для цифровых и традиционных камер небольшого и среднего форматов ОСНОВНЫЕ ХАРАКТЕРИСТИКИ Уникальная подвижная центральная колонна которая может использоваться в вертикальной или горизонтальной плоскостях Каждая ножка может быть независимо установ лена под 4 различными углами Пузырьковый уровень Два резиновых утеплителя ножек Разъем быстрого соединения для подсоедине ния рукояток Рычаги Quick Power Lock позволяющие легко и одновременно открывать все рычаги Крючок для подвешивания противовеса и крепления ремня УСТАНОВКАфиф Откройте 3 ножки штатива Для регулировки высоты штатива каждая ножка имеет систему телескопического удлинения для удлинения необходимо повернуть рычаг А на фиксирующем хомуте В Возьмите рычага всей ладонью руки Одновремен но отоприте все фиксирующие рычаги А БУДЬТЕ АККУРАТНЫ чтобы не прищемить палец при открытии рычага см рис 1 А После достижения необходимой высоты зафик сируйте А Регулировка угла ножек Каждая ножка может быть установлена под 4 раз личными углами Для изменения угла ножки слегка закройте её в направлении центральной колонны и потяните вниз фиксирующую рукоятку С рас положенную в верхней части ножки Удерживая нижнюю часть выберите новый угол ножки и отпустите рукоятку С для фиксации положения Угол каждой ножки может регулироваться неза висимо от положения двух других ножек Последнее положение позволяет достичь уровня земли РЕГУЛИРОВКА л ВЫСОТЫ ЦЕНТРАЛЬНОЙ КОЛОННЫ ф Для того чтобы освободить центральную колонну О отоприте рукоятку Е и установите колонну на необходимую высоту Затяните рукоятку Е для фиксации колонны в нужном положении ГОРИЗОНТАЛЬНАЯ ЦЕНТРАЛЬНАЯ КОЛОННА ф Подвижная центральная колонна также может использоваться в горизонтальной плоскости это дает возможность не только сдвигать камеру с положения ножек но и обеспечивает наиболее простой способ съемки непосредственно из по ложения над головой отоприте рычаг Е 4 1 нажмите кнопку У и одновременно полностью поднимите центральную колонну О как показано на рис 4 2 нажмите кнопку У и одновременно поднимайте центральную колонну О полностью пока не покажется красная оболочка как показано на рисунке 4 2 поверните центральную колонну О на 90 как показано на рисунке 4 3 передвиньте центральную колонну О в отверстие УУ и зафиксируйте рукоятку Е рис 4 4 Cod 1039133 10 13 ВЕРТИКАЛЬНАЯ ЦЕНТРАЛЬНАЯ КОЛОННА Для установки центральной колонны в вертикаль ное положение сделайте следующее 1 отоприте рычаг Е и полностью вытащите центральную колонну D как показано на рисунке 5 1 Д УБЕРИТЕ РУКИ С ЦЕНТРАЛЬНОЙ КОЛОННЫ D ЧТОБЫ НЕ ПРИЩЕМИТЬ ПАЛЬЦЫ см рис 5 2 2 Убрав одну руку с центральной колонны D другой рукой нажмите кнопку У 5 3 3 Все еще продолжая работать одной рукой по верните центральную колонну D в вертикаль ное положение как показано на рисунке 5 4 4 Поворачивайте колонну пока красная стрелка на оболочке не выровняется со стрелкой на литье затем нажмите на колонну Manfrotto Imagine More 0 МОНТАЖ И СНЯТИЕ ГОЛОВКИ КАМЕРЫ Снимите крышку Z рис 1 Установите головку камеры на площадку располо женную на верхней части центральной колонны при помощи монтажного винта 3 8 завинчивайте площадку по часовой стрелке Затем поднимите центральную колонну и с помощью маленькой от вертки закрутите винт М в основании головки но не перетяните его Эта уникальная характеристика особенно хорошо работает с головками Manfrotto благодаря специально разработанному основанию которое не допускает возможность случайного развинчивания Для того чтобы снять головку расслабьте винт М и отвинтите головку с центральной колонны против часовой стрелки О ВЫРАВНИВАНИЕ Штатив оснащен пузырьковым уровнем Н для выравнивания штатива Пузырьковый уровень можно расположить как показано на рисунке 7 для обеспечения максималь ной видимости и удобства ф ВНИМАНИЕ При использовании штатива вне помещений особенно при сильном ветре можно стабилизиро вать штатив установите противовес не входит в комплект сверху крючка L ф ПЕРЕВОЗКА У штатива есть крючок L для транспортировочного ремня опция ф РЕГУЛИРОВКА НАПРЯЖЕНИЯ НОЖЕК Если ножки с телескопическим удлинением смеща ются даже после фиксации рычага А необходимо отрегулировать напряжение фиксации Для того чтобы это сделать отпустите рычаг А поверните винт Р по часовой стрелке при по мощи специального ключа N расположенного на одной из ножек штатива Как правило достаточно одной трети поворота для достижения правильного напряжения фиксации ф КРЕПЛЕНИЕ АКСЕССУАРОВ Снимите крышку К Штатив оснащен одной внутренней резьбой 3 8 Х рис 11 которую можно использовать для кре пления аксессуаров например рукояток Manfrotto на которые в свою очередь можно устанавливать осветительное оборудование мониторы и т д Copyright 2013 Manfrotto Bassano Italy MT055CXPRO3 MT055CXPRO4 MT055XPRO3 MT190CXPRO3 MT190CXPRO4 MT190XPRO3 MT190XPRO4 170 cm 1 9 kg 66 9 4 2 lbs 2 kg 170 cm 66 9 4 4 lbs 170 cm 2 5 kg 66 9 5 5 lbs 160 cm 1 6 kg 63 3 5 lbs 160 cm 1 66 kg 3 7 lbs 63 160 cm 2 kg 4 4 lbs 63 160 cm 2 05 kg 4 5 lbs 63 9 kg 19 8 lbs 9 kg 19 8 lbs 9 kg 19 8 lbs 7 kg 15 4 lbs 7 kg 15 4 lbs 7 kg 15 4 lbs 7 kg 15 4 lbs
