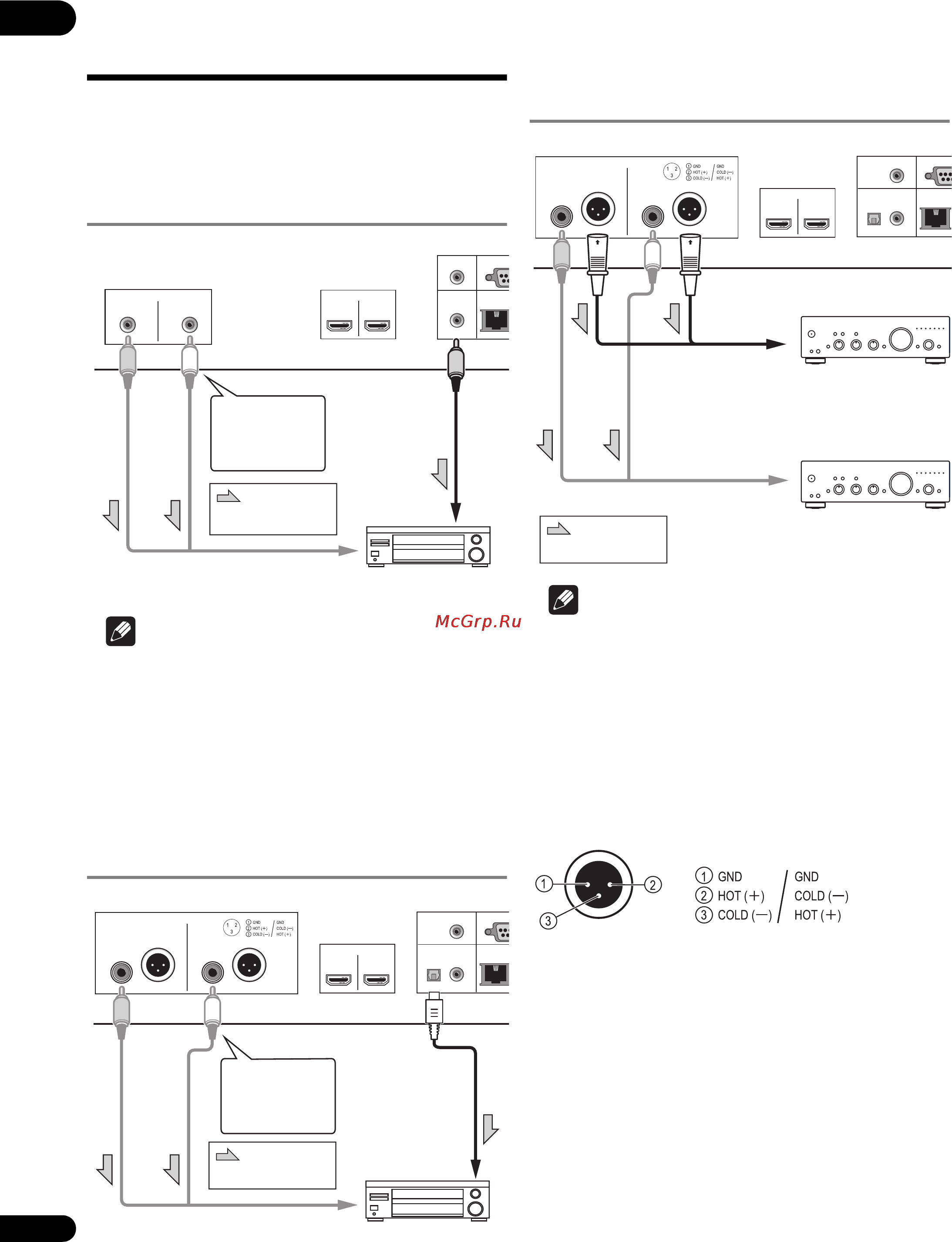

Подключение
аудиокабелей
Подключение аудио-видео
ресивера или усилителя
через коаксиальный
цифровой аудиокабель
Примечание
• Уровень громкости по аналоговому аудиовыходу
может оказаться низким в зависимости от настройки
данного устройства и воспроизводимого контента.
Подключение аудио-видео
ресивера или усилителя
через оптический цифровой
аудиокабель (только BDP-
LX88)
Подключение предосновного
усилителя через
сбалансированный кабель
(только BDP-LX88)
Примечание
• Уровень громкости по аналоговому аудиовыходу
может оказаться низким в зависимости от настройки
данного устройства и воспроизводимого контента.
Сбалансированный выходной
разъем (на стороне блока;
эквивалентно XLR-3-31)
Настройки сбалансированного выходного терминала
могут быть изменены. Для получения более подробной
информации, обратитесь к Полярность сигналов в
разъеме XLR на стр.42.
HDMI OUT
MAINSUB
ANALOG AUDIO OUT
RL
RS
-
LAN
(10/100
)
DIGITAL OUT
COAXIAL
ZERO
SIGNAL
UT
Аудио-видео ресивер или
усилитель
Задняя панель BDP-LX58
Направление
потока
сигнала
Белый
Красный
К аудиовходным
терминалам
Аудиокабель
(продается
отдельно)
Коаксиальный
цифровой
аудиокабель
(продается
отдельно)
К коаксиальному
цифровому
аудиовходному
терминалу
Также можно
подключить
2-канальные
аналоговые
аудиосигналы.
RS-
2
DIGITAL AUDIO OUT
LAN
(10/100)
HDMI OUT
OPTICAL
MAINSUB
COAXIAL
ANALOG AUDIO OUT
R
L
NORMAL
INVERSION
ZERO SIGNAL
UT
Аудио-видео ресивер
или усилитель
Задняя панель BDP-LX88
Направление
потока
сигнала
Белый
Красный
К аудиовходным
терминалам
Оптический
цифровой
аудиокабель
(продается
отдельно)
Оптический
цифровой
аудиовходной
терминал
Также можно
подключить 2-
канальные
аналоговые
аудиосигналы.
Аудиокабель
(продается
отдельно)
RS-2
DIGITAL AUDIO OUT
LAN
(10/100)
HDMI OUT
OPTICAL
MAINSUB
COAXIAL
ANALOG AUDIO OUT
RL
NORMAL
INVERSION
ZERO SIGNAL
UT
Задняя панель BDP-LX88
Направление
потока
сигнала
Ко входным
аудиотерминалам
(RCA)
Сбалансирован
ный кабель
(продается
отдельно)
Предосновной
усилитель и т.д.,
оборудованный
сбалансированными
входными разъемами
Аудиокабель
(продается отдельно)
Ко входным
терминалам
сбалансированного
типа
Предосновной усилитель
со входными разъемами
RCA (вилка розетка)
NORMAL
INVERSION
