Инструкция по эксплуатации регистраторов DS-7200/7300/8100-SH серий.
28
Рисунок 1.6 Задняя панель DS-7204
DS-7216:

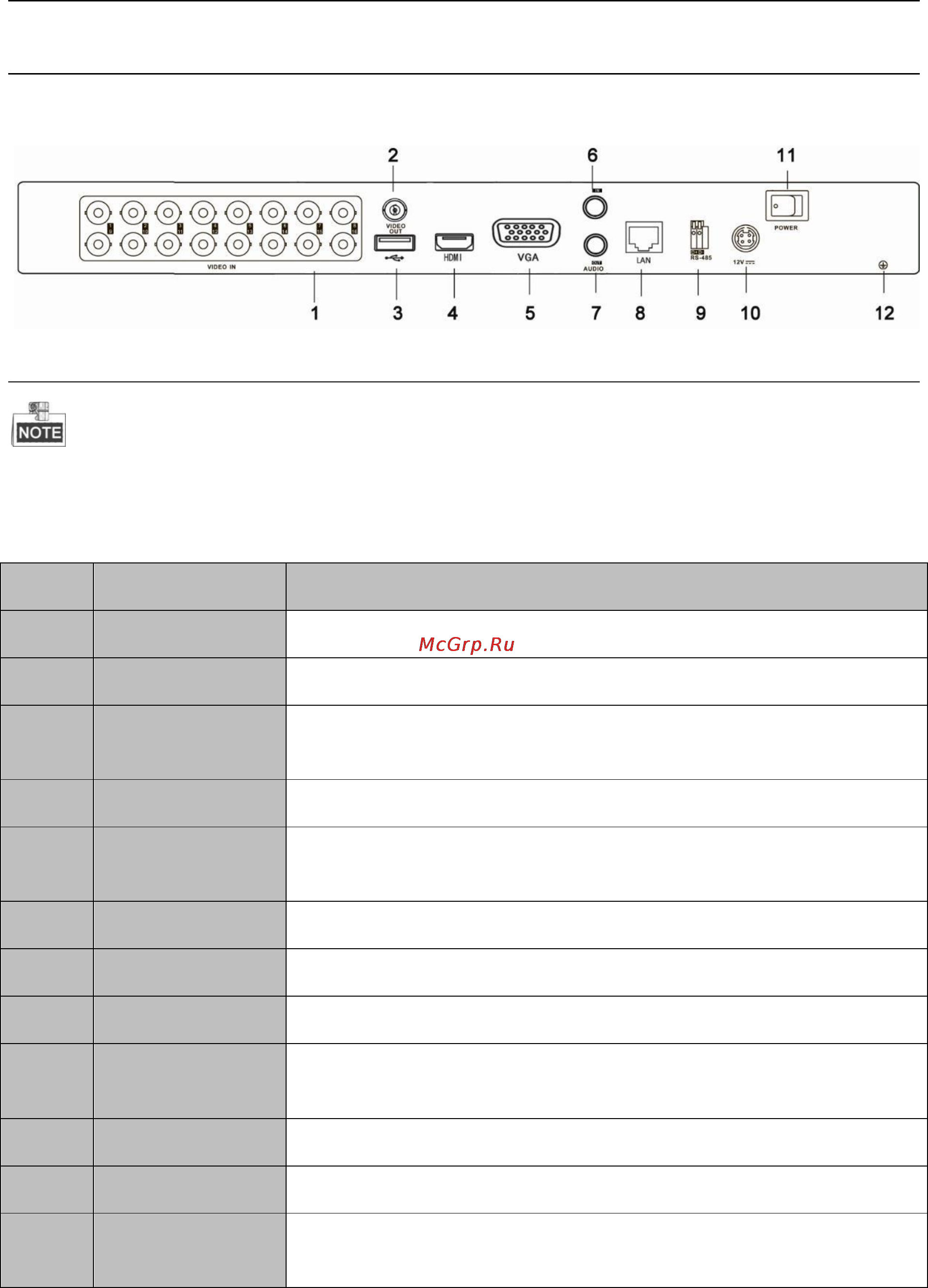

Рисунок 1.7 Задняя панель DS-7216
DS-7208 поддерживает 8 каналов
Таблица 1.7 Описание задней панели
№
Вход/выход
Описание
1
VIDEO IN
BNC видеовход.
2
VIDEO OUT
BNC видеовыход.
3
USB Interface
USB порт для подключения USB мыши и/или устройства
хранения.
4
HDMI
HDMI выход видео.
5
VGA
DB15 разъем для VGAoutput. Локальное отображение видео
и меню.
6
AUDIO IN
RCA разъем для аудиовхода.
7
AUDIO OUT
RCA разъем для аудиовыхода.
8
LAN Interface
RJ45 10M/100M Ethernet интерфейс.
9
RS-485
Interface
Разъем для подключения устройств RS-485. Подключение
D+ и D- к T+ и T- PTZ приёмника.
10
12V
Источник питания 12VDC
11
POWER
Включение/выключение устройства.
12
GND
Заземление (должно быть подсоединено при включении
DVR).
DS-7232:
