Инструкция по эксплуатации регистраторов DS-7200/7300/8100-SH серий.
32
11
Termination
Switch
RS-485 переключатель.
Up –нормальная линия.
Down -сопротивление 120Ω
12
RS-485
Interface
Разъем для подключения устройств RS-485. Подключение
D+ и D- к R+ и R- PTZ приёмника.
KB
Подключение D+ и D клемм к Ta и Tb клеммам контроллера.
Для каскадных устройств, D + и CD-терминалы первого
регистратора должны быть соединены с D + и D- второго
DVR.
13
Alarm In/Out
Тревожный вход/выход
14
eSATA
Подключение внешних SATAHDD, CD/DVD-RM.
15
GND
Заземление (должно быть подсоединено при включении
DVR).
16
100~240VAC
Источник питания 100~240VAC.
17
POWER
Включение/выключение устройства.
DS-8100:

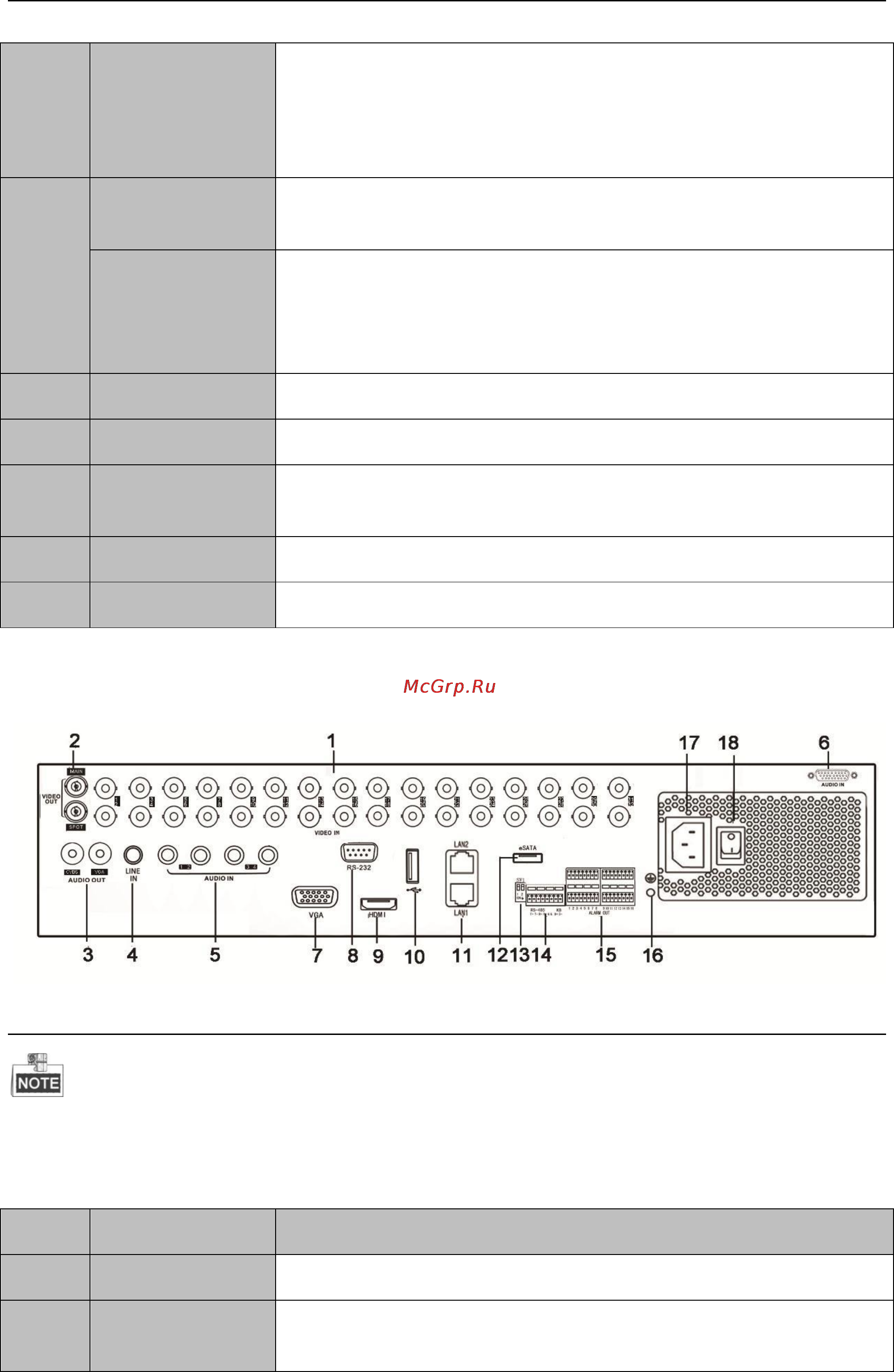

Рисунок 1.11 Задняя панель DS-8100.
DS-8124 поддерживает 24 канала
Таблица 1.11 Описание задней панели
№
Вход/выход
Описание
1
VIDEO IN
BNC видеовход.
2
MAIN VIDEO
OUT
BNC видеовход.
