9

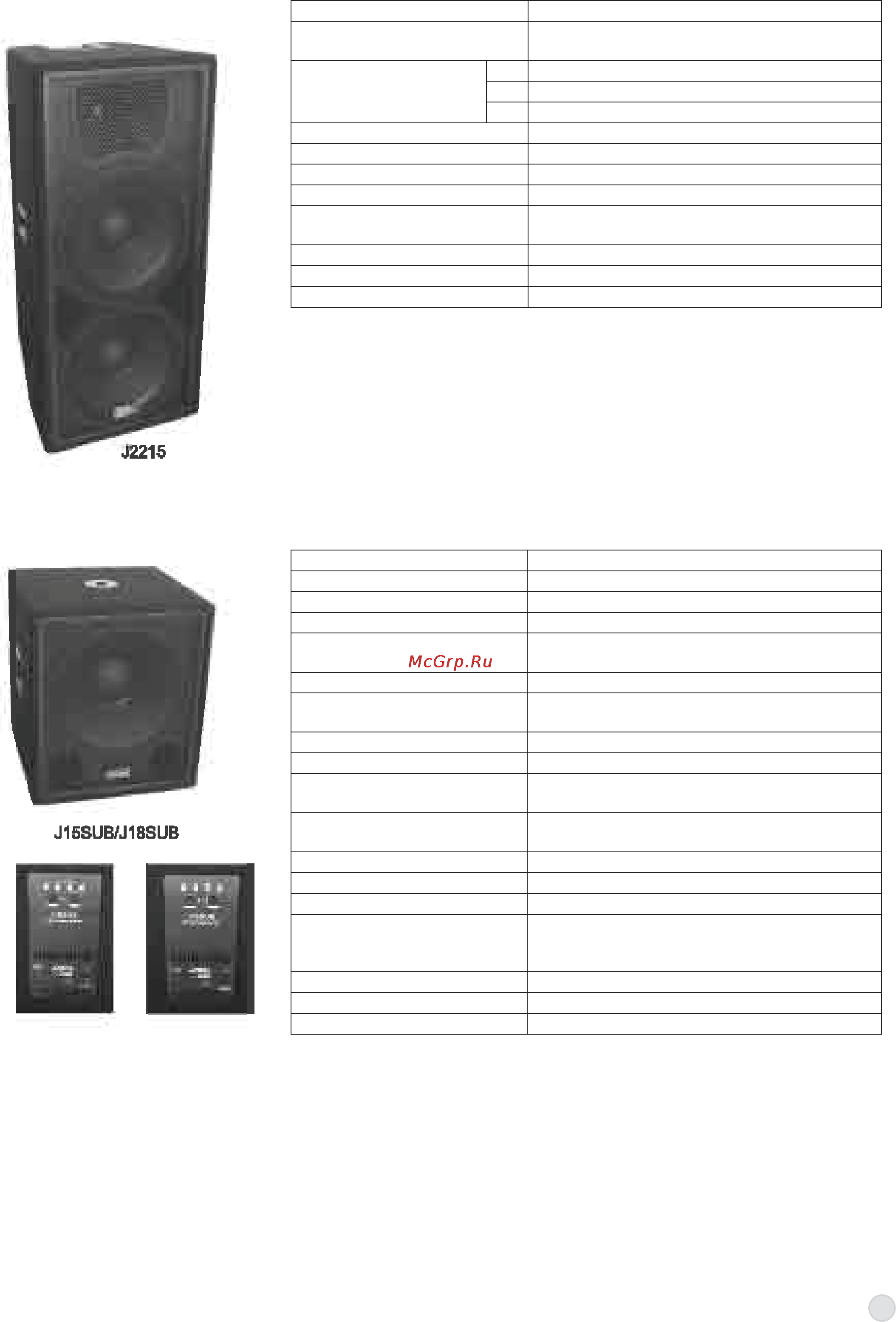

Модель J2215
Конфигурация
двухполосный пассивный поднодиапазонный
громкоговритель.
Устройство динамика
HF 1.73” (KM)
MF
LF 2x15” (FB1524H)
Частотная характеристика 40Hz~18kHz
Номинальная мощность 70OW (RMS)
Номинальый импеданс 4Ом
Чувствительность 100dB(1W@1m)
Максималоное звуковое
давление
129dB
Разъем: SPEAKON
Размеры (ВхШхГ) 490X 397 X 1052mm
Вес 45kg
Модель J15SUB/J18SUB
Конфигурация Свабвуфер
Номинальная мощность 400W/600W
Кроссовер 250Hz
Номинальное напряжение
переменного тока
115VJ230V-,50Hz/60Hz
Частотная характеристика 20Hz~ 250Hz
Входные каналы
1/4" TRSJack/ bal.XLR LINE IN: несимметр. RCA/
сим. XLR
Входная чувствительность LINE:0dBV
THD <0.1%
Максимальное звуковое
давление
122dB/126dB
Выходные каналы
LINE OUT: несимметр. 1M" TRS Jack/ bal. XLR
внешний выход SPEAKON Нагрузка 4 Ом
Регулятор громкости Индикатор сигнала усиления
Индикатор CLIP (ОГР.) и POWER (ПИТАНИЕ)
Защита Защита от короткого замыкания
Защита от перегрева
Защита по постоянному току, от короткого за-
мыкания, автоматический
лимитер. Защита от
перегрузки и перегрева.
Выход сигнала Макс. 3.4dBu регулируемый
Размеры (ВхШхГ) 495X495X570mm/549X 546X631 mm
Вес: 43kg/54kg
Содержание
- Инструкции по безопасности 2
- Символы безопасности 2
- Введение 3
- Основные характеристики 3
- Приложения 3
- Установка и подключение 3
- In out вход выход разъем speakon входа выхода используется для приема сигнала с внешнего усилителя мощ ности оба разъема параллельны что позволя ет подключить несколько систем с одинаковым сигналом 4
- Во всех моделях пассивной акустической системы серии j используются идентичные элементы управле ния в качестве примера использована модель j210 4
- Пассивная акустическая система 4
- Пассивная акустическая система включает 10 12 и 15 двухполосные полнодиапазонные динамики и пять вариантов исполнения j210 j212 j215 j212m j215m и j2215 они используют двухполосную пассив ную разделительную цепь высокоточные компоненты и характеризуются высоким уровнем звукового давле ния высокой мощностью и низким искажением все модели оборудованы профессиональными разъемами speakon модель j2215a имеет два колесика для удобства перемещения 4
- Перед подключением акустической системы к другим устройствам убедиться в том что все устройства выключены также перед включением питания удостоверьтесь в том что регуляторы громкости и уров ня сигналы установлены на минимум для подключения использовать только высококачественный экранированный кабель для подключения динамика к разъему должен быть использован кабель акустической системы использование других типов кабелей может привести к возгоранию обратите внимание на согласование нагрузок неправильное подключение может привести к поврежде нию ваших устройств для получения подробной информации смотрите раздел технические характери стики 4
- Подключения 4
- Технические характеристики 4
- Управление и функционирование 4
- Активная акустическая система 5
- Активная акустическая система включает 10 12 и 15 двухполосные полнодиапазонные динамики и пять вариантов исполнения j210a j212a j215a j212ma j215ma j2215a и сабвуфер j15sub j18sub вместе с многофункциональным микшером и модулем усилителя эта система может использоваться единая как система озвучивания и звукоусиления секция микшера имеет независимые регуляторы уровня на каналах mic in line in и line out разъем линейного выхода line out позволяет подключить еще одну актив ную акустическую систему серии j разъем speakon позволяет подключить внешнюю пассивную акусти ческую систему а также регуляторы мастер уровня высоких средних низких частот eq эквалайзера модуль усилителя обеспечивает достаточное питания для управления встроенной двухполосной полнодиа пазонной акустической системой а также обеспечивает защиту по постоянному току защиту от коротких за мыканий лимитер защиту от перегрузок и перегрева все это позволяет защитить устройство от поврежде ния модель j2215a имеет два колесика дл 5
- Во всех моделях активной акустической системы серии j используются идентичные элементы управле ния в качестве примера использована модель j215а 5
- Разъем line in линейный вход несимметричный rca и симметричный xlr входные разъемы используются для подключения источника с высоким уровнем сигнала например cd mp vcd dvd линейный выход микшера и так далее 5
- Разъем mic in несимметричный 6 разъем и симметричные xlr входные разъемы используются для подключения ис точника сигнала низкого уровня например микрофон с низким импедансом 5
- Регулятор gain этот регулятор используется для регулировки коэффициента усиления сигнала поступающего с разъ емов mic in и оптимизирует уровень сигнала для обеспечения корректной работы входной схемы mic микрофона диапазон регулировки составляет от до 45db 5
- Регуляторы и функции 5
- Разъем подключения переменного тока этот разъем используется для подключения источника питания к оборудованию через прилагаемый сетевой шнур внимание перед включением оборудования удостоверьтесь что используемое напряжение соответству ет напряжению показанному на задней панели 7
- Технические характеристики 7
