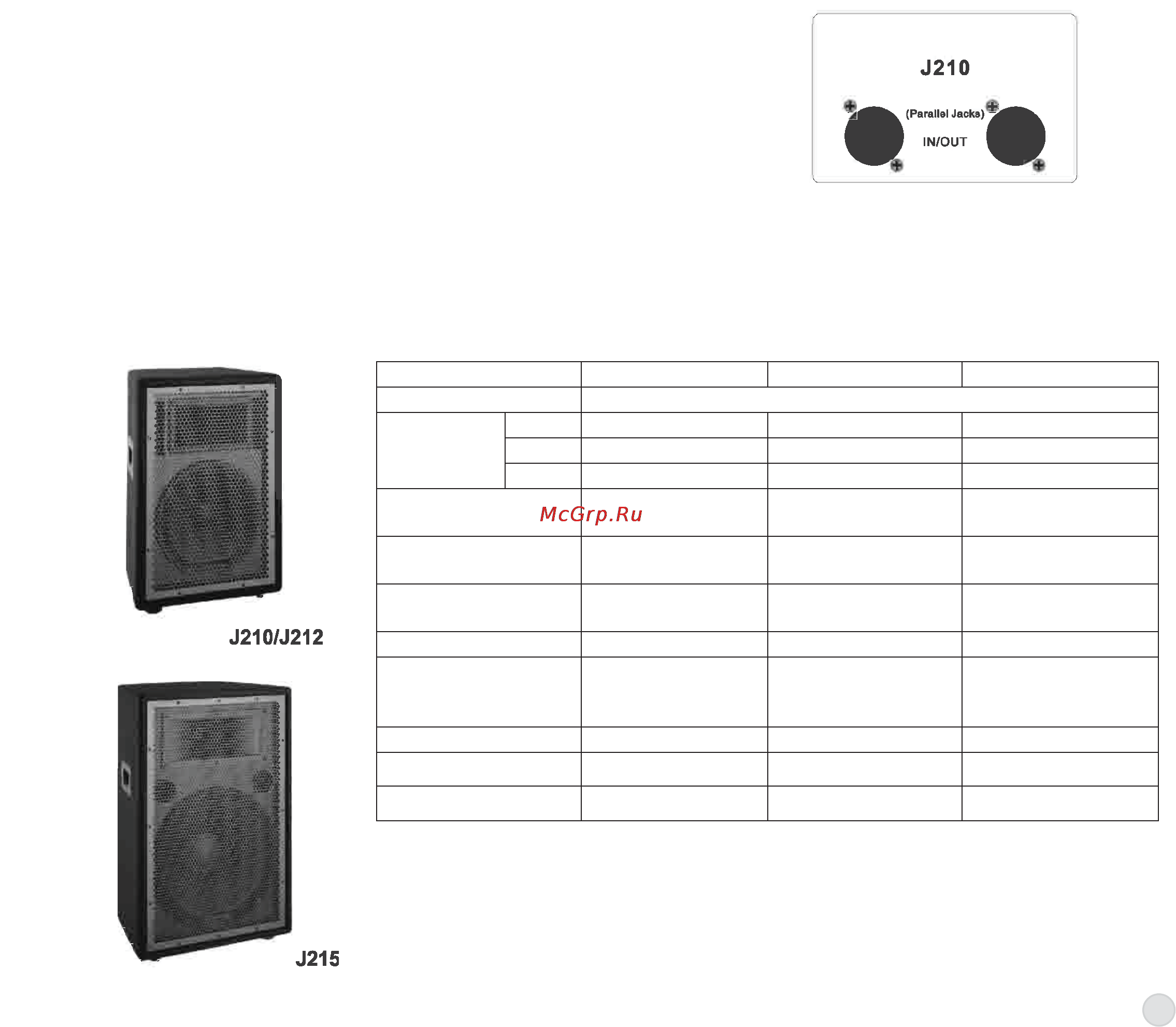

3
4.2 – Подключения:
• Перед подключением акустической системы к другим устройствам убедиться в том, что все устройства
выключены. Также, перед включением питания, удостоверьтесь в том, что регуляторы громкости и уров-
ня сигналы установлены на минимум.
• Для подключения использовать только высококачественный экранированный кабель. Для подключения
динамика к разъему должен быть использован кабель акустической системы. Использование других
типов кабелей может привести к возгоранию.
• Обратите внимание на согласование нагрузок. Неправильное подключение может привести к поврежде-
нию Ваших устройств. Для получения подробной информации смотрите раздел «Технические характери-
стики».
5. Пассивная акустическая система
Пассивная акустическая система включает 10'' -. 12'' и 15'' двухполосные полнодиапазонные динамики и
пять вариантов исполнения: J210, J212, J215, J212M,J215M и J2215. Они используют двухполосную пассив-
ную разделительную цепь, высокоточные компоненты и характеризуются высоким уровнем звукового давле-
ния, высокой мощностью и низким искажением. Все модели оборудованы профессиональными разъемами
Speakon. Модель J2215A имеет два колесика для удобства перемещения.
5.1 Управление и функционирование
Во
всех моделях пассивной акустической системы серии J используются идентичные элементы управле-
ния. В качестве примера использована модель J210.
IN/OUT (ВХОД/ВЫХОД)
Разъем Speakon ВХОДА/ВЫХОДА используется
для приема сигнала с внешнего усилителя мощ-
ности. Оба разъема параллельны, что позволя-
ет подключить несколько систем с одинаковым
сигналом.
4.2 – Технические характеристики
Модель J210 J212 J215
Конфигурация двухполоснаый пассивный поднодиапазонный громкоговритель.
Устройство
динамика
HF Пьезо (FC101 Пьезо (FC101 1.35” (FD005+FE001)
MF —— —
LF 10” (FH1001H) 12” (FH1201H) 15” (FH1503H)
Частотная характе-
ристика
60Hz~ 18kHz 50Hz~ 18kHz 40Hz~ 18kHz
Номинальная мощ-
ность
100W(RMS) 200W (RMS) 250W (RMS)
Номинальная на-
грузка
8Q 8Q 8Q
Чувствительность: 96dB(1W@1m) 97dB(1W@1m) 98dB(1W@1m)
Максимальное
звуковое давление
(SPL):
120dB 123dB 125dB
Разъем: SPEAKON
Размеры (ВхШхГ) 350 X 520 X 260mm 390 X 570 X 290mm 470X710X 350mm
Вес: 10kg 16kg 21kg
Содержание
- Инструкции по безопасности 2
- Символы безопасности 2
- Введение 3
- Основные характеристики 3
- Приложения 3
- Установка и подключение 3
- In out вход выход разъем speakon входа выхода используется для приема сигнала с внешнего усилителя мощ ности оба разъема параллельны что позволя ет подключить несколько систем с одинаковым сигналом 4
- Во всех моделях пассивной акустической системы серии j используются идентичные элементы управле ния в качестве примера использована модель j210 4
- Пассивная акустическая система 4
- Пассивная акустическая система включает 10 12 и 15 двухполосные полнодиапазонные динамики и пять вариантов исполнения j210 j212 j215 j212m j215m и j2215 они используют двухполосную пассив ную разделительную цепь высокоточные компоненты и характеризуются высоким уровнем звукового давле ния высокой мощностью и низким искажением все модели оборудованы профессиональными разъемами speakon модель j2215a имеет два колесика для удобства перемещения 4
- Перед подключением акустической системы к другим устройствам убедиться в том что все устройства выключены также перед включением питания удостоверьтесь в том что регуляторы громкости и уров ня сигналы установлены на минимум для подключения использовать только высококачественный экранированный кабель для подключения динамика к разъему должен быть использован кабель акустической системы использование других типов кабелей может привести к возгоранию обратите внимание на согласование нагрузок неправильное подключение может привести к поврежде нию ваших устройств для получения подробной информации смотрите раздел технические характери стики 4
- Подключения 4
- Технические характеристики 4
- Управление и функционирование 4
- Активная акустическая система 5
- Активная акустическая система включает 10 12 и 15 двухполосные полнодиапазонные динамики и пять вариантов исполнения j210a j212a j215a j212ma j215ma j2215a и сабвуфер j15sub j18sub вместе с многофункциональным микшером и модулем усилителя эта система может использоваться единая как система озвучивания и звукоусиления секция микшера имеет независимые регуляторы уровня на каналах mic in line in и line out разъем линейного выхода line out позволяет подключить еще одну актив ную акустическую систему серии j разъем speakon позволяет подключить внешнюю пассивную акусти ческую систему а также регуляторы мастер уровня высоких средних низких частот eq эквалайзера модуль усилителя обеспечивает достаточное питания для управления встроенной двухполосной полнодиа пазонной акустической системой а также обеспечивает защиту по постоянному току защиту от коротких за мыканий лимитер защиту от перегрузок и перегрева все это позволяет защитить устройство от поврежде ния модель j2215a имеет два колесика дл 5
- Во всех моделях активной акустической системы серии j используются идентичные элементы управле ния в качестве примера использована модель j215а 5
- Разъем line in линейный вход несимметричный rca и симметричный xlr входные разъемы используются для подключения источника с высоким уровнем сигнала например cd mp vcd dvd линейный выход микшера и так далее 5
- Разъем mic in несимметричный 6 разъем и симметричные xlr входные разъемы используются для подключения ис точника сигнала низкого уровня например микрофон с низким импедансом 5
- Регулятор gain этот регулятор используется для регулировки коэффициента усиления сигнала поступающего с разъ емов mic in и оптимизирует уровень сигнала для обеспечения корректной работы входной схемы mic микрофона диапазон регулировки составляет от до 45db 5
- Регуляторы и функции 5
- Разъем подключения переменного тока этот разъем используется для подключения источника питания к оборудованию через прилагаемый сетевой шнур внимание перед включением оборудования удостоверьтесь что используемое напряжение соответству ет напряжению показанному на задней панели 7
- Технические характеристики 7
