5

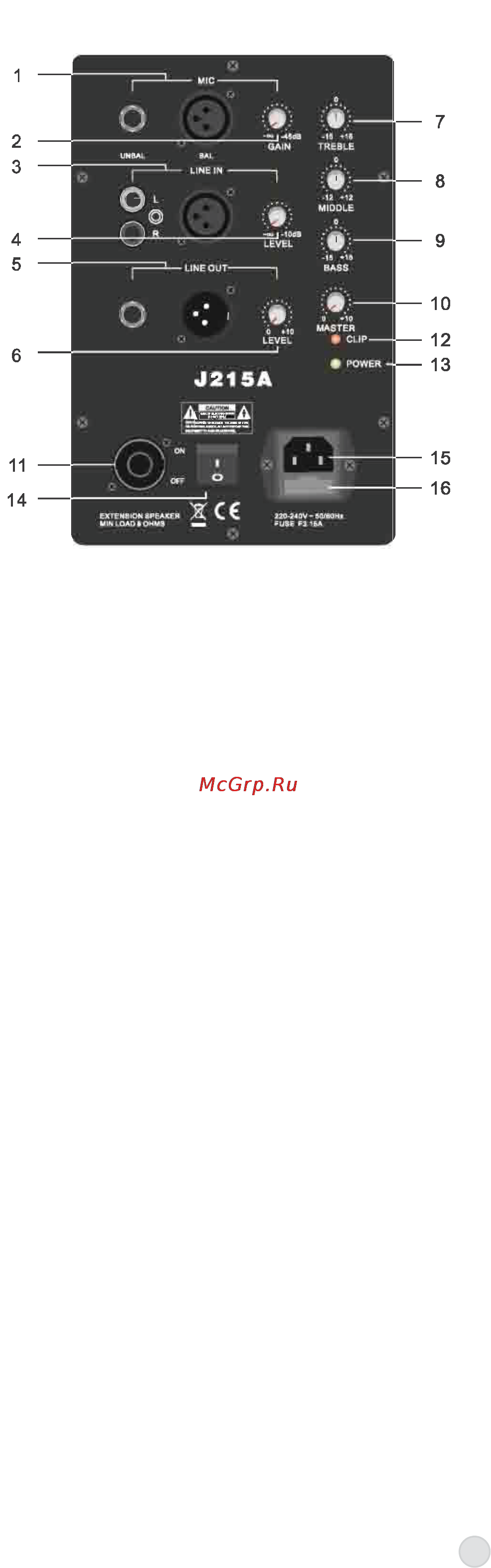

4. Регулятор LEVEL (УРОВЕНЬ)
Этот регулятор регулирует уровень громкости сигна-
ла, подаваемого на разъем LINE IN. Диапазон регули-
ровки составляет от -∞ до -10dB
5. Разъем LINE OUT (ЛИНЕЙНЫЙ ВЫХОД) Несимме-
тричный 6.3 джек и симметричный XLR выходной
разъемы предназначены для посыла сигнала, посту-
пающего с MIC IN/LINE IN на другие активные аку-
стические системы серии J или на усилитель. Кроме
этого, регулятор MASTER не
оказывает воздействия
на разъемы LINE OUT.
6. Регулятор LEVEL Этот регулятор регулирует выходной
уровень сигнала, подаваемого на разъемы LINE OUT.
Диапазон регулировки составляет от 0 до 10 дБ.
7. Регулятор TREBLE (ВЫСОКИЕ ) Регулятор высоких
частот, используемый для поднятия и ослабления
высокой частоты на 15 дБ. Он позволяет точно сфор-
мировать высокочастотную характеристику.
8. Регулятор MIDDLE
Регулятор средних частот, используемый для подъема
или
ослабления средних частот на 12 дБ. Он позволяет точно сформировать среднечастотную характе-
ристику.
9. Регулятор BASS (НИЗКИЕ)
Регулятор низких частот, используемый для подъема или ослабления низких частот на 15 дБ. Он позво-
ляет точно сформировать низкочастотную характеристику.
10. Регулятор MASTER
Этот регулятор используется для установки общего уровня громкости активной акустической системы.
Диапазон регулировки составляет от 0
до +10 дБ
11. ДОПОЛНИТЕЛЬНАЯ АКУСТИЧЕСКАЯ СИСТЕМА
Профессиональный разъем Speakon параллельный со встроенным двухполосным полнодиапазонным дина-
миком позволяет подключить внешнюю пассивную акустическую систему. Импеданс внешней акустической
системы должен быть не менее 8 Ом. В противном случае возможно повреждение аппаратуры.
12. Индикатор CLIP
При перегрузке встроенного усилителя мощности или при срабатывании схемы защиты лимитера, за-
горается красный индикатор
CLIP. Во избежание искажения, уменьшите регулятора GAIN/LEVEL.
13. Индикатор POWER (Питание)
При включении оборудования, загорается светодиодный индикатор POWER.
14. Переключатель POWER
Включение/выключение активной акустической системы.
15. Держатель предохранителя
Этот держатель используется для установки предохранителя, являющегося устройством защиты источ-
ника переменного тока данного оборудования.
Внимание: При перегорании предохранителя необходимо заменить его на предохранитель с аналогич-
ным номиналом.
Если предохранитель продолжает перегорать, прекратить эксплуатацию устройства и
обратиться в сервисный центр.
