7

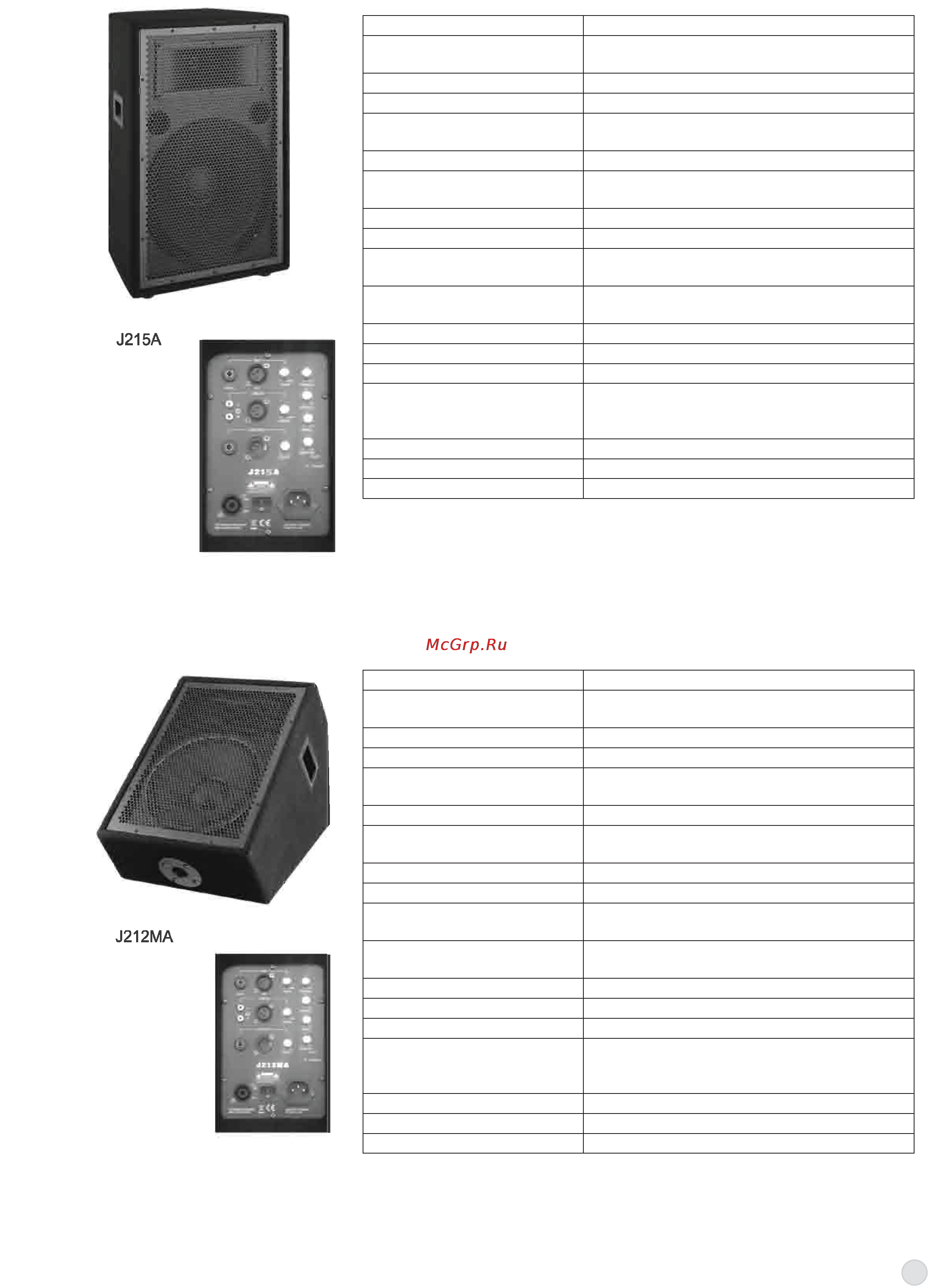

Модель J215A
Конфигурация
двухполосный активный поднодиапазонный
громкоговоритель.
Номинальная мощность 250W
Кроссовер Пассивный кроссовер
Номинальное напряжение
переменного тока
115V/230V-, 50Hz/60Hz
Частотная характеристика 20Hz ~ 20kHz, +/-3dB
Входные каналы
MIC IN: несимметр. 1/4" TRS jack/ bal. XLR LINE
IN: несимметр. RCA/ сим. XLR
Чувствительность входа MIC:-42dBV; LINE:-15dBV
THD <0.1%
Максимальное звуковое
давление (SPL):
Выходные каналы
LINE OUT: несимметр. 1/4" TRS jack/ bal. XLR
внешний выход SPEAKON мин. Нагрузка 8 Ом.
Регулятор громкости MIC, LINE, MASTER, OUT LEVEL
Регулятор тональности TREBLE, MIDDLE, BASS
Индикатор CLIP (ОГР.) и POWER (ПИТАНИЕ)
Защита
Защита по постоянному току, от короткого за-
мыкания, автоматический лимитер. Защита от
перегрузки и перегрева.
Выход сигнала Макс. 3.4dBu регулируемый
Размеры (ВхШхГ) 470X350X710mm
Вес: 26kg
Модель J212MA
Конфигурация
двухполосный активный поднодиапазонный
громкоговоритель.
Номинальная мощность 200W
Кроссовер Пассивный кроссовер
Номинальное напряжение
переменного тока
115V/230V-, 50Hz/60Hz
Частотная характеристика 20Hz ~ 20kHz, +/-3dB
Входные каналы
MIC IN: несимметр. 1/4" TRS jack/ bal. XLR LINE
IN: несимметр. RCA/ сим. XLR
Чувствительность входа MIC:-42dBV; LINE:-15dBV
THD <0.1%
Максимальное звуковое
давление (SPL):
Выходные каналы
LINE OUT: несимметр. 1/4" TRS jack/ bal. XLR
внешний выход SPEAKON мин. Нагрузка 8 Ом.
Регулятор громкости MIC, LINE, MASTER, OUT LEVEL
Регулятор тональности TREBLE, MIDDLE, BASS
Индикатор CLIP (ОГР.) и POWER (ПИТАНИЕ)
Защита
Защита по постоянному току, от короткого за-
мыкания, автоматический лимитер. Защита от
перегрузки и перегрева.
Выход сигнала Макс. 3.4dBu регулируемый
Размеры (ВхШхГ) 400 X 370 X 530mm
Вес: 20kg
