Руководство пользователя для видеорегистраторов серии DS-8100HFI-ST
177
11.3 Конфигурация параметров видео
Шаги:
1. Войдите в интерфейс настроек изображения.
Menu > Camera > Image

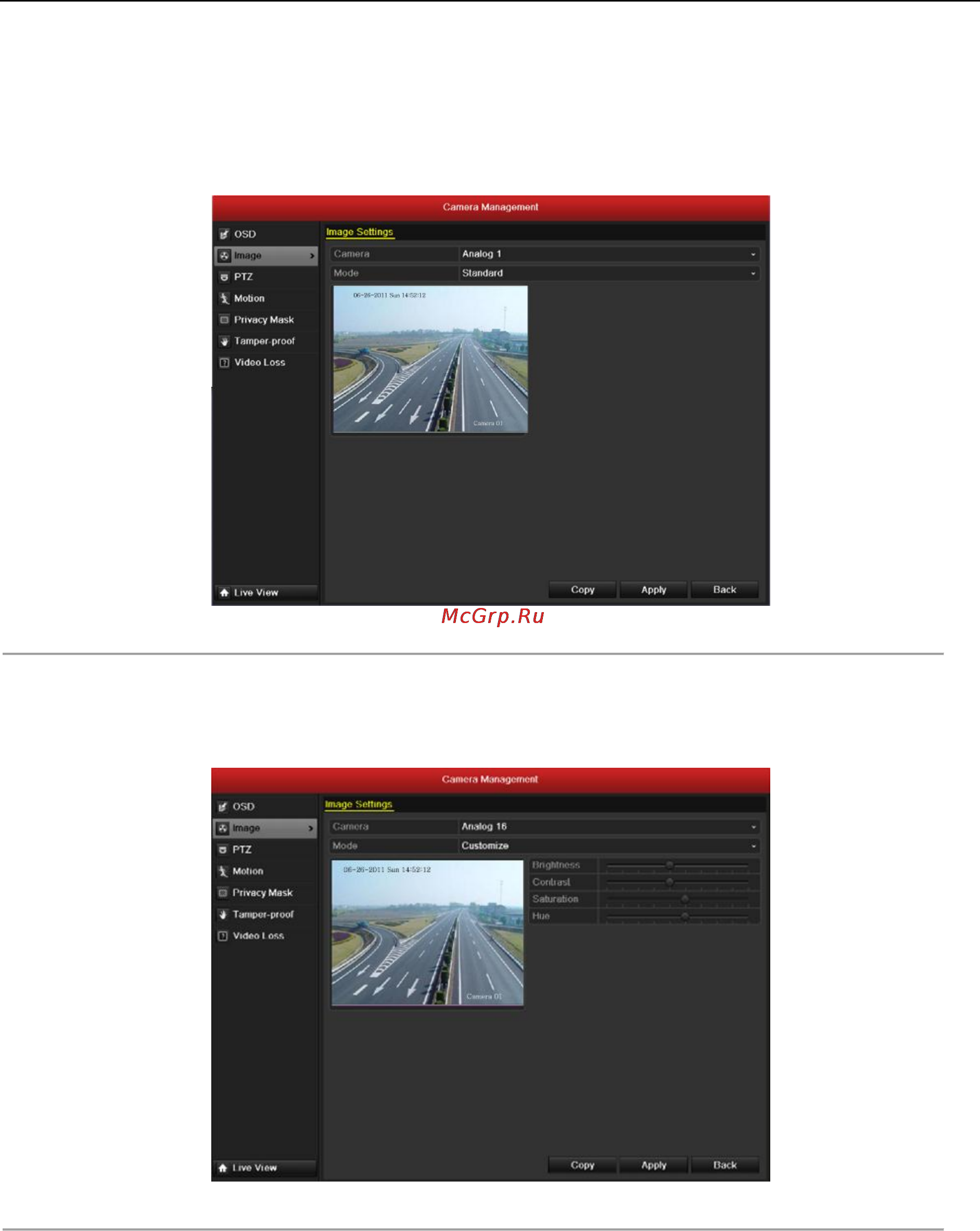

Рисунок 11.5 Интерфейс настроек изображения
2. Выберите камеру для настройки параметров изображения.
3. Выберите режим из выпадающего списка Mode. Для выбора доступно пять режимов: Стандартный, Внутренний,
Тусклый свет, Уличный и Настраиваемый.
4. При выборе настраиваемого режима [Customize], Вы можете настроить параметры видео, включающие Яркость,
Контрастность, Цветность и Насыщенность, как показано на Рисунке 11.6.
Рисунок 11.6 Конфигурация параметров изображения
5. Вы можете нажать кнопку Copy, чтобы скопировать настройки изображения данной камеры для других камер.
См. шаг 7 пункта 11.1 Конфигурация OSD.
6. Нажмите кнопку Apply, чтобы сохранить настройки.
