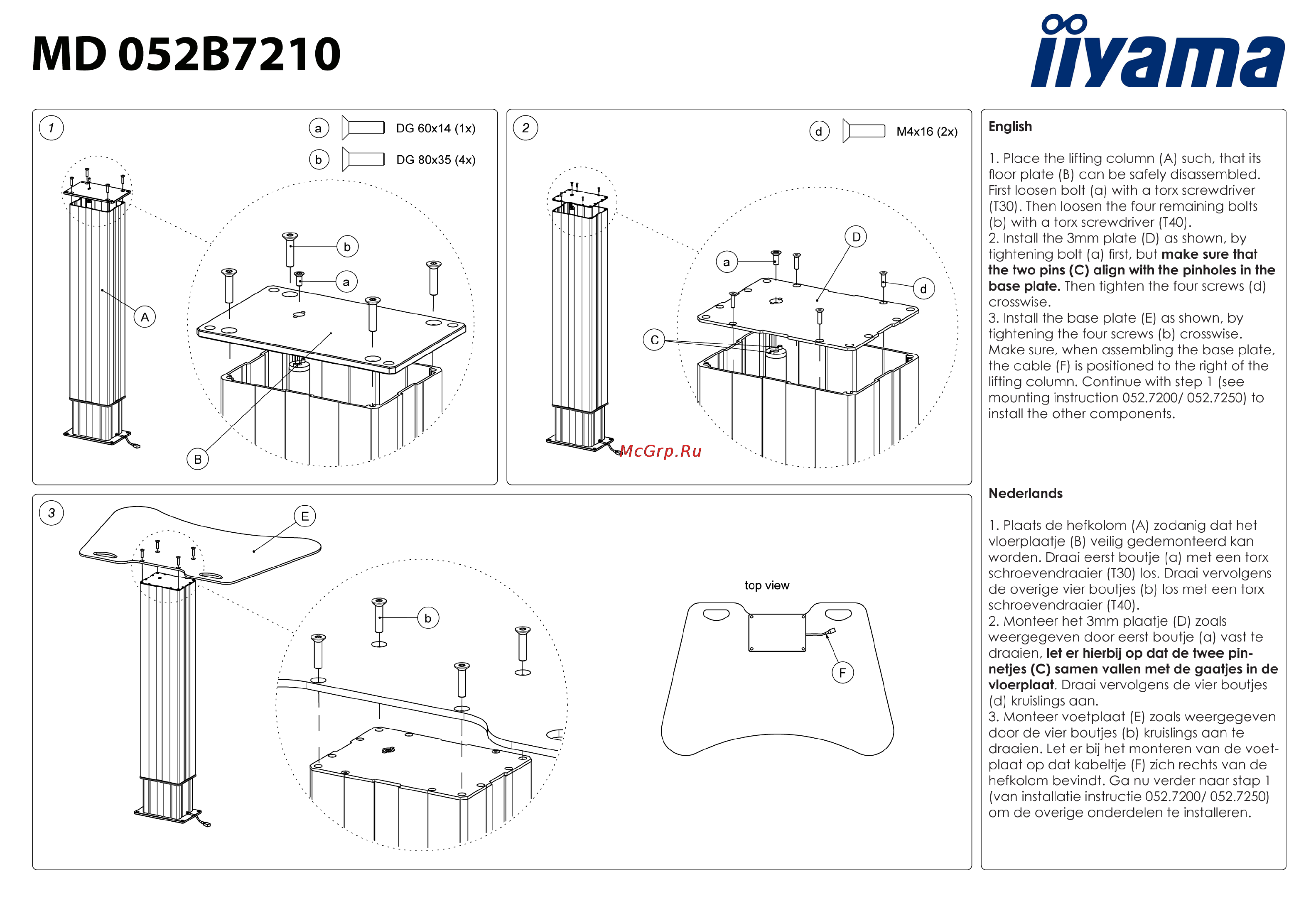

MD052B7210 iiyama English I Place the lifting column A such that its floor plate B can be safely disassembled First loosen bolt a with a torx screwdriver T30 Then loosen the four remaining bolts b with a torx screwdriver T40 2 Install the 3mm plate D as shown by tightening bolt a first but make sure that the two pins C align with the pinholes in the base plate Then tighten the four screws d crosswise 3 Install the base plate E as shown by tightening the four screws b crosswise Make sure when assembling the base plate the cable F is positioned to the right of the lifting column Continue with step I see mounting instruction 052 7200 052 7250 to install the other components Nederlands l Plaats de hefkolom A zodanig dat het vloerplaatje B veilig gedemonteerd kan worden Draai eerst boutje a met een torx schroevendraaier T30 los Draai vervolgens de overige vier boutjes b los met een torx schroevendraaier T40 2 Monteer het 3mm plaatje D zoals weergegeven door eerst boutje a vast te draaien let er hierbij op dat de twee pinnetjes C samen vollen met de gaatjes in de vloerplaat Draai vervolgens de vier boutjes d kruislings aan 3 Monteer voetplaat E zoals weergegeven door de vier boutjes b kruislings aan te draaien Let er bij het monieren van de voet plaat op dat kabeltje F zieh rechts van de hefkolom bevindt Ga nu verder naar stap l van installatie instructie 052 7200 052 7250 om de overige onderdelen te installeren
