Proma E-2020F/400 25402001 [10/21] Электрооборудование
![Proma E-2020F/400 25402001 [10/21] Электрооборудование](/views2/1011735/page10/bga.png)
PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
12

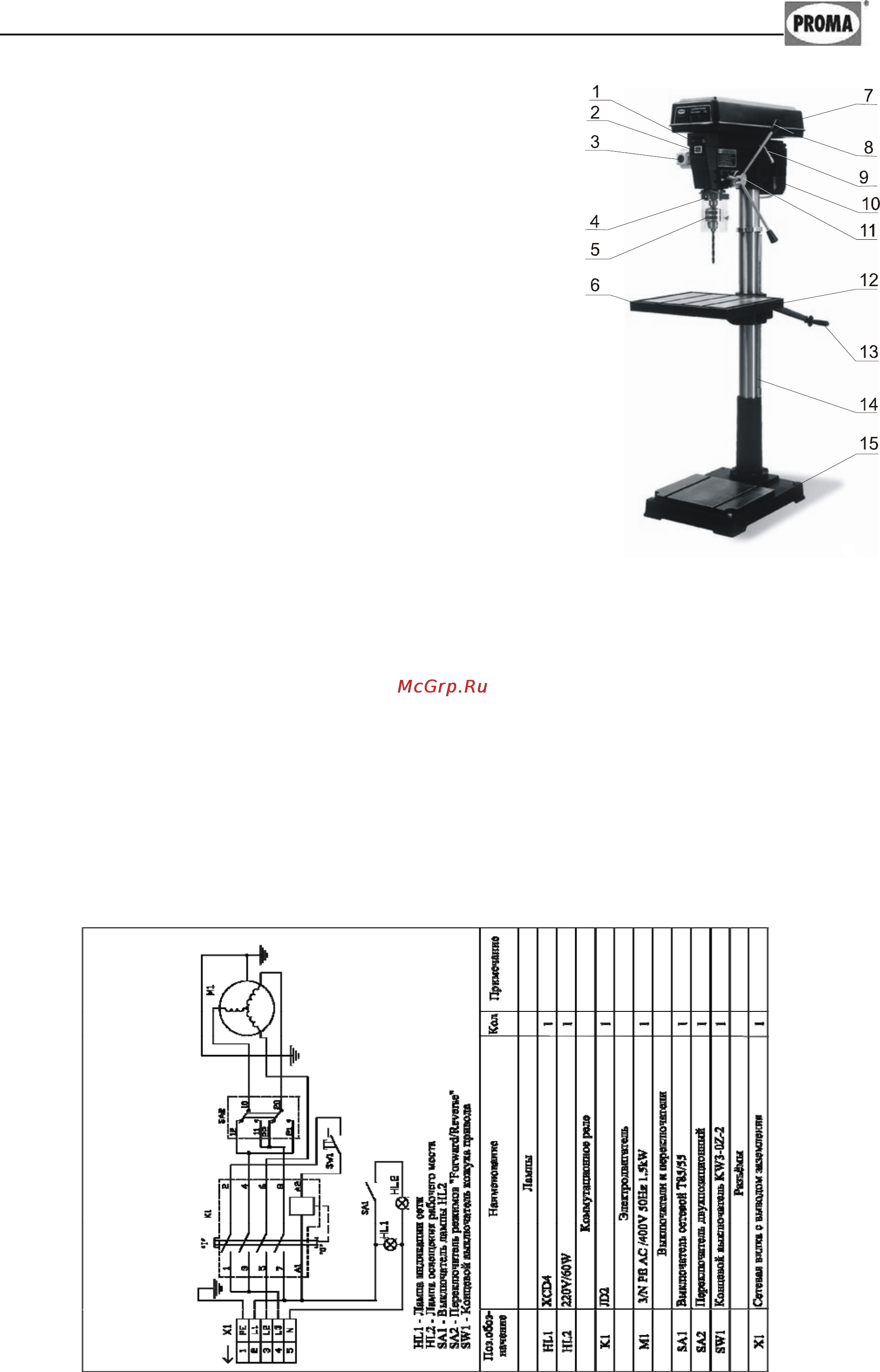

5.2. Описание работы на оборудовании.
1. Сверлильная головка.
2. Контрольная лампа электрической сети.
3. Электрический блок управления.
4. Защитный экран.
5. Патрон.
6. Стол.
7. Кронштейн стола.
8. Кожух ремённой передачи.
9. Ручка подачи шпинделя.
10. Рычаг натяжения ремней.
11. Электродвигатель.
12. Вал подачи шпинделя.
13. Редуктор подъёма стола.
14. Ручка
подъёма стола.
15. Рейка подъёма стола.
16. Основание станка.
Рисунок 14.
Закрепите обрабатываемую деталь на столе (6.см.рис.14).Установите в па-
трон или шпиндель необходимый инструмент. Зажмите поворотную цапфу
болтом, затяните зажим кронштейна, зажим поворотного стола. В зависимости
от твёрдости материала и диаметра отверстия выберите нужные обороты
шпинделя. Включите вращение шпинделя зелёной кнопкой «I» и ручкой пе-
ремещения шпинделя (9) подведите
режущий инструмент к обрабатываемой
детали, начните обработку. По окончанию работы уберите стружку, протрите
и смажьте станок.
6. Электрооборудование.
6.1. Схема.
6.2. Перечень элементов схемы.
