PROMA-group Чешская республика Мельчаны № 38, п/и 518 01 г. Добрушка.
7
Паз стола 17 мм.
Паз основания 15 мм.
Вылет шпинделя (X) 260 мм.
Макс. расстояние между шпинделем и
основанием (H) 1100 мм.
Макс. расстояние между шпинделем и
столом (h) 595 мм.
Размер стола (a х b) 425 Х 475 мм.
Размер основания 480 Х 580 мм.
Диаметр стойки (D) 92 мм.
Общая высота станка (V) 1730 мм.
3.2. Уровень шума оборудования
Уровень акустической мощности (А) оборудования (L
wa)
L
wa =75.0 Дб (А) – Значение измерено с нагрузкой.
L
wa =72.7 Дб (А) – Значение измерено без нагрузки.
Уровень шума (А) на рабочем месте (L
р Аeq).
L
р Аeq =74.3 Дб (А) – Значение измерено с нагрузкой.
L
р Аeq =67.4 Дб (А) – Значение измерено без нагрузки.
3.3. Узлы и детали оборудования.
1. Сверлильная головка.
2. Контрольная лампа электрической сети.
3. Электрический блок управления.
4. Защитный экран.
5. Патрон.
6. Стол.
7. Кожух ремённой передачи.
8. Ручка подачи шпинделя.
9. Рычаг натяжения ремней.
10. Электродвигатель.
11. Вал подачи шпинделя.
12. Механизм
подъема стола.
13. Ручка подъема стола.
14. Рейка подъема стола.
15. Основание станка.

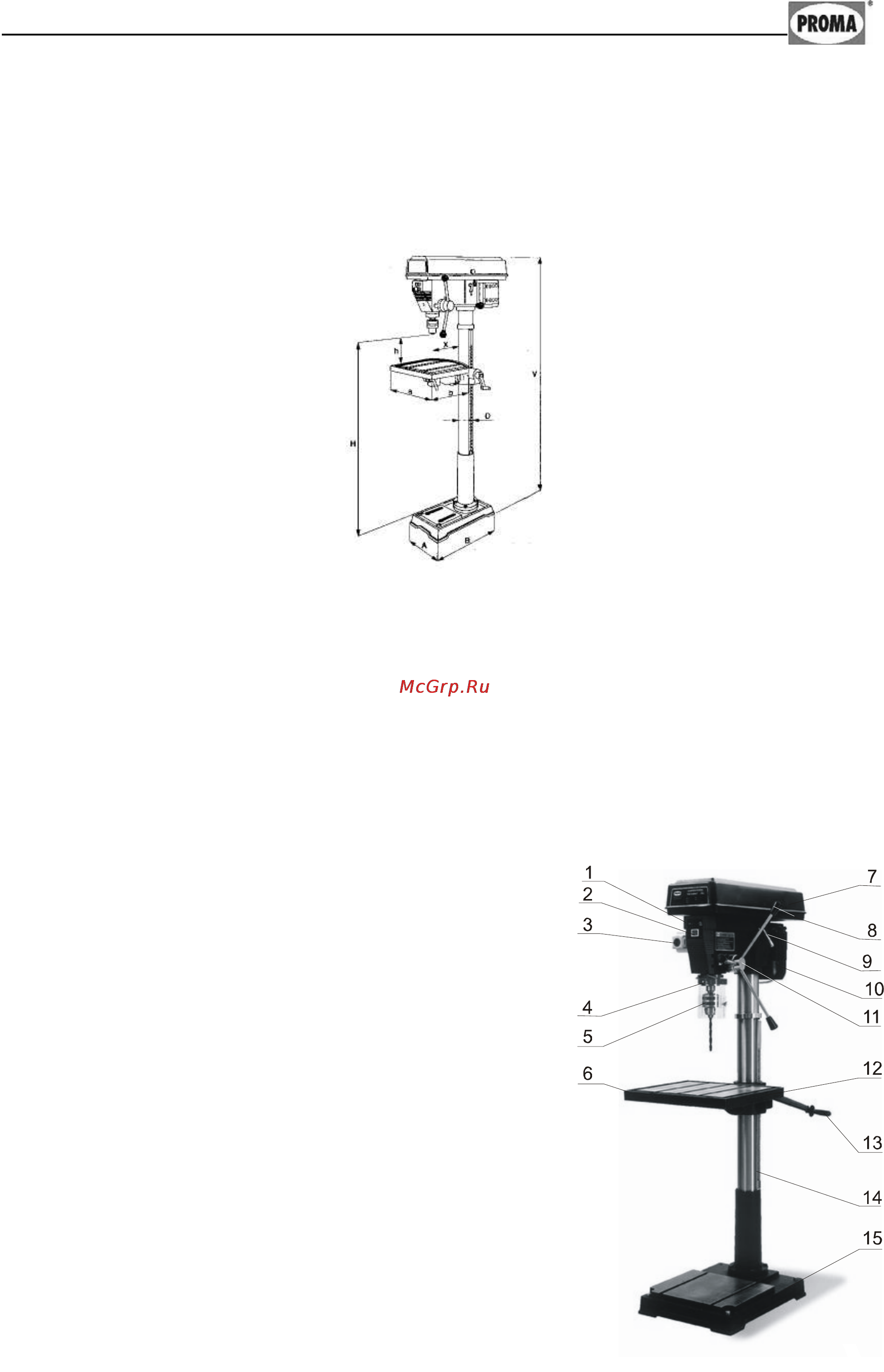

Рисунок 2.
Рисунок 3.
