150 A
REM OUT o
ANTENNA ELETTRICA
GND+BATT
In dotazione
Connessioni di alimentazione
Italiano | English
FRONT
REAR
SUB
PRE / SPK
B IN (rear)
optional
PRE / SPK
C IN (sub)
optional
PRE / SPK
A IN (front)

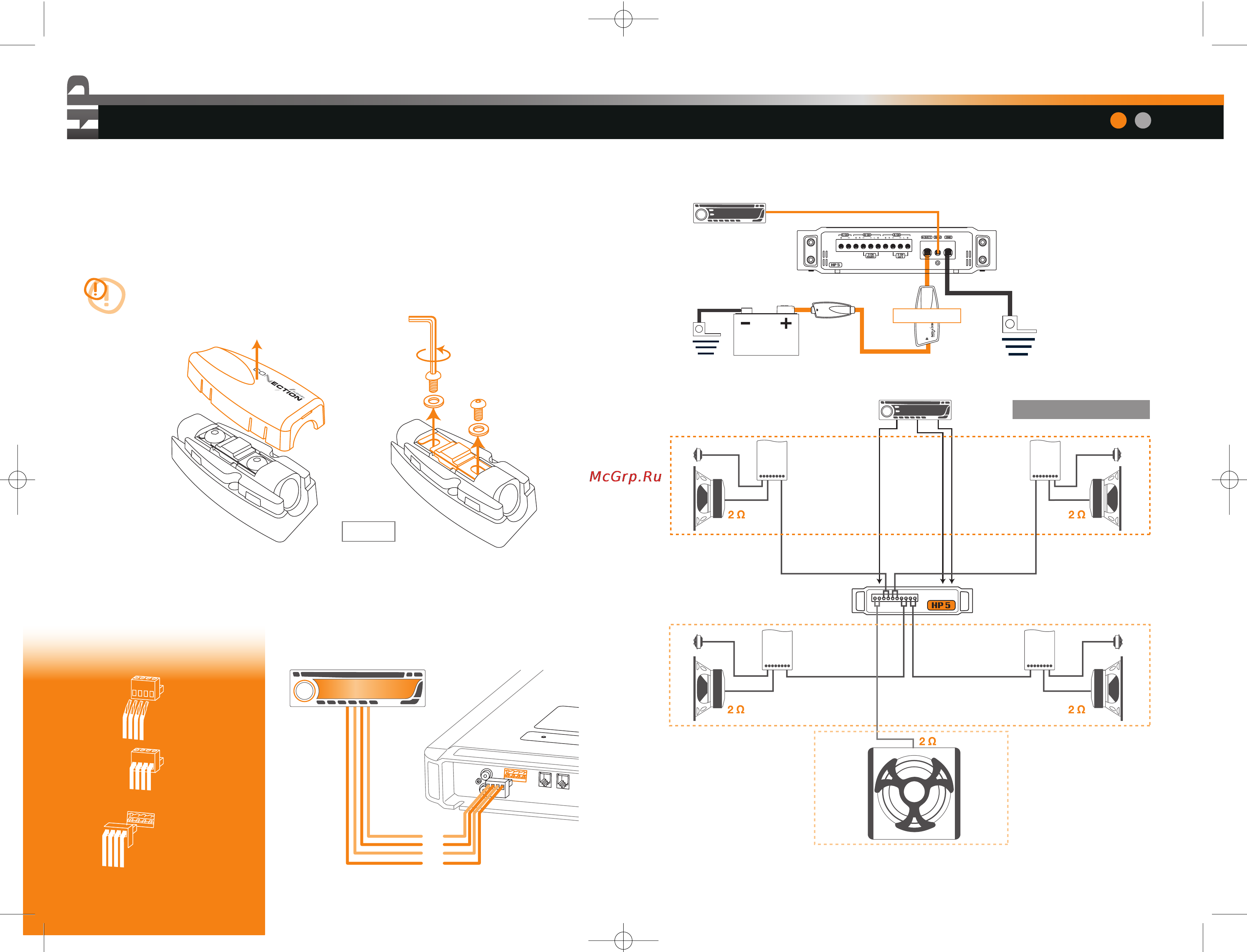

Esempi di sistemi
HP 5: Front + Rear + Sub
Negli schemi è indicata l’impedenza minima sopportata dall’amplificatore nella configurazione mostrata
BFH 11
Come sostituire il fusibile
• Asportare il guscio protettivo.
• Rimuovere il fusibile con una chiave a brugola da 3 mm.
• Verificare che il valore del nuovo fusibile sia identico a quello in dotazione, quindi inserirlo nella
sua sede serrando bene a fondo le viti. Fate attenzione ad ottenere un ottimo collegamento
per evitare falsi contatti o cadute di tensione lungo la linea d’alimentazione.
• Reinserire il guscio protettivo nella sua sede.
ATT.NE: Per assicurare un corretto funzionamento del fusibile, serrare le viti fino in fondo,
verificando che le rodelle metalliche si pieghino aderendo perfettamente alla superficie
di contatto del fusibile sottostante.
Connessione degli ingressi ad alto livello (Speaker IN)
Per maggiore comodità è possibile collegare i cavi al connettore specifico prima di inserirlo nel
pannello ingressi. Fate riferimento alle indicazioni riportate di seguito. Eseguite questa operazione
con l’amplificatore e sorgente spenti.
1_Spellare i cavi
2_Serrare i cavi
comodamente
3_Inserire
il connettore
L+
L-
R+
R-
20 21
Manuale HP5 13-07-2007 17:35 Pagina 21
