2
7
1 3
6
5
4
HP 5 HP 5
21
3
456

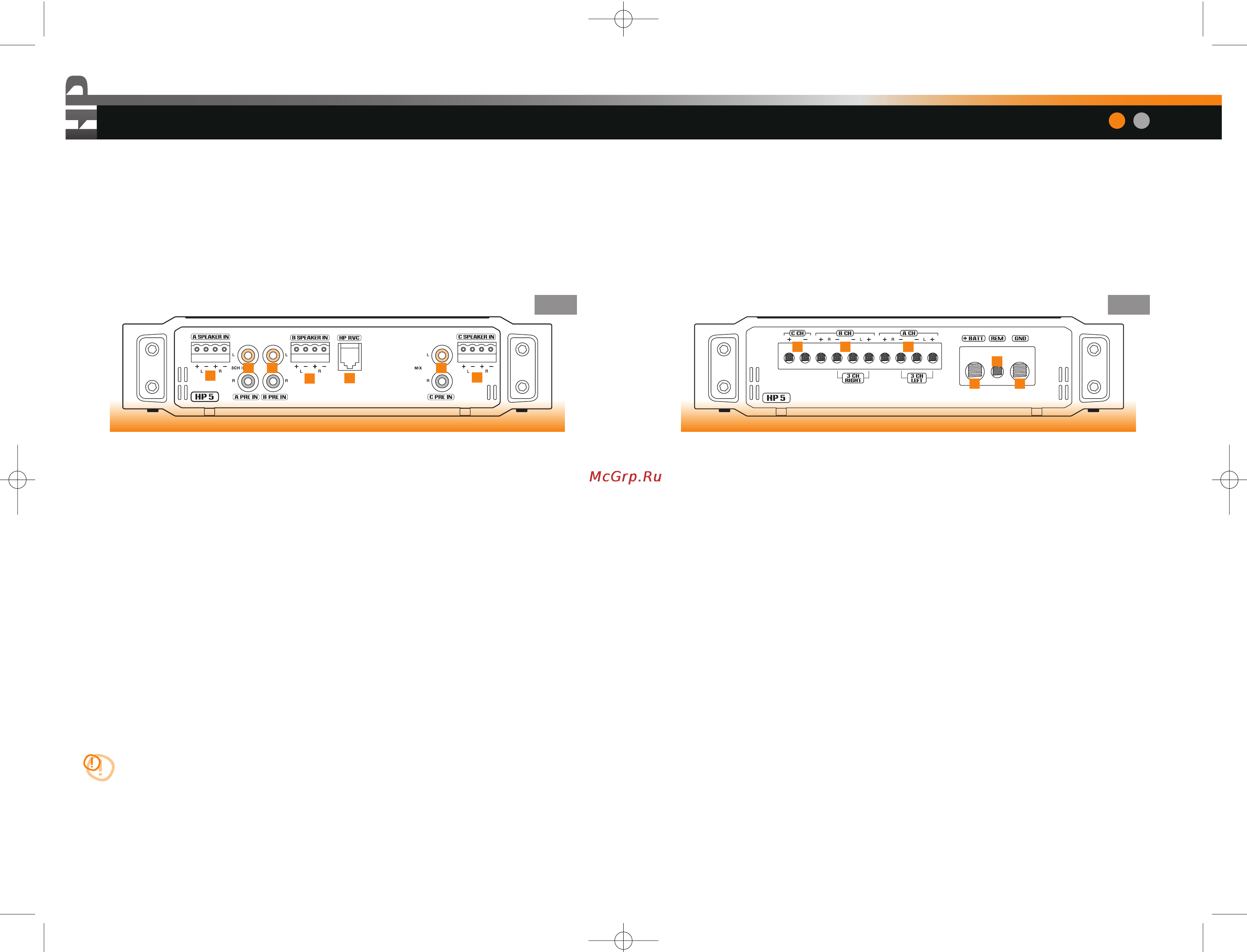

Pannello Ingressi
1_ A PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione A dell’amplificatore.
Collegare le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover
elettronico esterno. Se si imposta l’amplificatore in modalità 3 canali utilizzare questi ingressi per
pilotare le sezioni A e B in mono.
2_ B PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione B dell’amplificatore.
Collegare le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover
elettronico esterno
3_ C PRE IN: Ingressi preamplificati destro (R) e sinistro (L) della sezione C dell’amplificatore.
Collegare le uscite provenienti dalla sezione preamplificata della sorgente o di un crossover
elettronico esterno.E’ possibile utilizzare indifferentemente uno degli ingressi o entrambi in quanto
l’amplificatore esegue il MIX dei canali per pilotare in mono il finale.
4- A SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L) della sezione A
dell’amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente.
5- B SPEAKER IN: Ingressi per segnali amplificati destro (R) e sinistro (L) della sezione B
dell’amplificatore. Collegare le uscite provenienti dalla sezione amplificata della sorgente.
6- C SPEAKER IN: Ingresso per segnale amplificato della sezione C dell’amplificatore. Collegare le
uscite provenienti dalla sezione amplificata della sorgente. E’ possibile utilizzare indifferentemente
uno degli ingressi o entrambi in quanto l’amplificatore esegue il MIX dei canali per pilotare in
mono il finale.
ATT.NE: L’ ingresso SPEAKER IN è compatibile solo con autoradio
dotate di uscita a ponte (BTL).
7- HP RVC: Ingresso per il connettore del Remote Volume Control in dotazione. Questo sistema
gestisce il controllo a distanza del volume del Sub.
Pannello Alimentazione / Uscite / Servizi
1_ + BATT (11÷15 VDC): Morsetto per il collegamento del polo positivo d’alimentazione
dell’amplificatore. Collegare qui il cavo positivo della batteria. Il foro accetta un cavo della sezione
massima di 3 A.W.G. Per un miglior trasferimento della corrente si raccomanda di utilizzare cavi della
massima sezione possibile e comunque della stessa sezione del cavo collegato al polo negativo.
2_ GND: Morsetto per il collegamento del polo negativo d’alimentazione dell’amplificatore. Collegare
qui il cavo negativo della batteria o un cavo connesso allo chassis dell’autoveicolo.
Il foro accetta un cavo della sezione massima di 3 A.W.G. Per un miglior trasferimento della corrente
si raccomanda di utilizzare cavi della massima sezione possibile e comunque della stessa sezione
del cavo collegato al polo positivo.
3_ REM: Terminale per il collegamento del cavo Remote proveniente dall’apparecchio che comanda
l’accensione dell’amplificatore. La tensione applicata deve essere compresa fra 7 e 16,5 VDC.
4_ A CH SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) della sezione A
dell’amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.
Quando si utilizza l’amplificatore in modalità 3 canali, utilizzare i morsetti + L e – R (3CH LEFT).
5_ B CH SPEAKER OUTPUT: Terminali di potenza destro (R) e sinistro (L) della sezione B
dell’amplificatore. I morsetti accettano cavi spellati o crimpati della sezione massima di 10 AWG.
Quando si utilizza l’amplificatore in modalità 3 canali, utilizzare i morsetti + L e – R (3CH RIGHT).
6_ C CH SPEAKER OUTPUT: Terminali di potenza della sezione C dell’amplificatore. I morsetti
accettano cavi spellati o crimpati della sezione massima di 10 AWG.
Italiano | English
08 09
Manuale HP5 13-07-2007 17:35 Pagina 9
