УПРАВЛЕНИЕ ВЕНТИЛЯЦИЕЙ СА-
ЛОНА
Вентиляция и отопление салона ре-
гулируются в зависимости от темпе-
ратуры наружного воздуха за счёт
смешивания холодного и нагретого
воздуха и поддерживается практиче-
ски на постоянном уровне при любых
скоростях автомобиля�
На рис� 32 представлены органы
управления системой вентиляции и
отопления салона автомобиля�
1� Сопла обдува стёкол передних
дверей�
2� Верхние щели панели приборов�
3� Верхние сопла обдува�
4� Регулятор дополнительной пода-
чи воздуха через верхние сопла�
5� Боковые сопла обдува�
6� Центральные сопла обдува�
7� Нижние сопла обдува�
Переключатели обогрева
Левый поворотный переключатель:
Температура, рис. 29.
Поворот вправо = теплее
Поворот влево = прохладнее
Средний поворотный переключатель:
Распределение воздуха, рис� 30�
– воздушный поток подаётся че-
рез сопла в верхнюю часть салона,
предотвращает обледенение стёкол;
– воздушный поток подаётся через
нижние сопла в зону ног водителя и
пассажиров;
– воздушный поток подаётся через
боковые и центральные сопла�
При установке
или открыть соп-
ла обдува�
Правый поворотный переключа-
тель: Обдув (вентилятор), рис� 31�
Четыре скорости:
0 – выключен
4 – максимальный расход воздуха�
Вентилятор обдува позволяет увели-
чить объём поступающего воздуха,
благодаря чему обеспечивается до-
полнительный комфорт при движении
и ускоренное устранение обледене-
ния и прогрев салона�
Поэтому необходимо включать обдув
и во время движения�

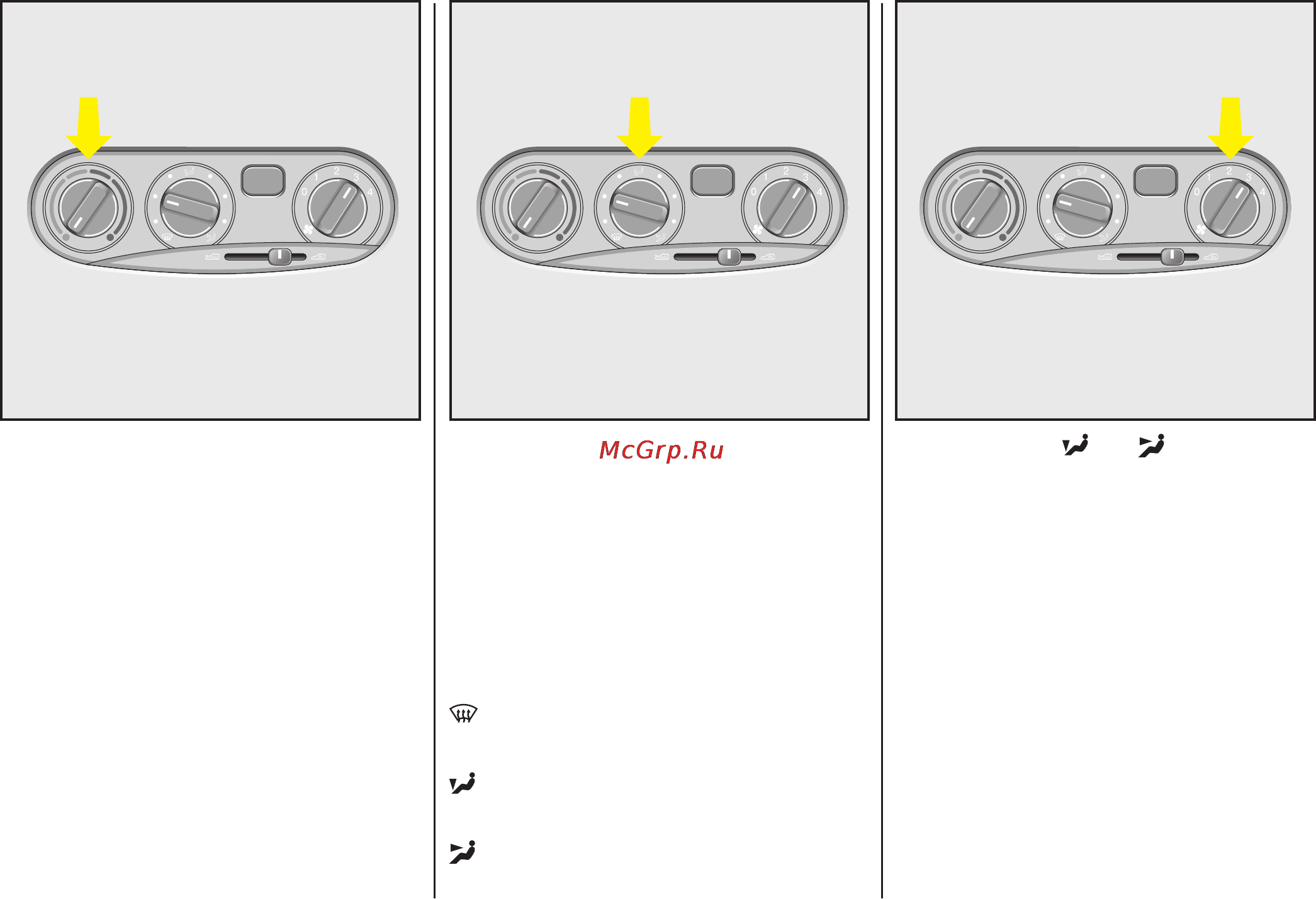

Рис� 29� Левый поворотный переклю-
чатель
Рис� 30� Средний поворотный пере-
ключатель
Рис� 31� Правый поворотный пере-
ключатель
