49
Предупреждение
Запрещается установка на авто-
мобиль шин и/или колёс, несоот-
ветствующих предписаниям завода-
изготовителя автомобиля (см� Табли-
ца
1 и Таблица
2 раздела «уход за ши-
нами» настоящего руководства)�
Использование несоответствующих
шин и/или колёс может стать причиной:
-
выхода из строя элементов подвески;
-
снижение эффективности торможе-
ния и управляемости�
Это может привести к получению
травм, поломке автомобиля и повреж-
дению другого имущества�
На автомобиль должны устанавли-
ваться шины одной модели, имеющие
одну и ту же маркировку� При уста-
новке шин с направленным дорожным
рисунком протектора, который можно
определить по стрелке на их бокови-
нах, необходимо обеспечивать совпа-
дение направления стрелок и направ-
ления вращения колёс�
Резкие ускорения и замедления, не-
достаточное или повышенное давле-
ние воздуха, пренебрежение к переста-
новке колёс по схеме, дисбаланс, езда
на повышенных скоростях по небла-
гоустроенным дорогам, неправильно
установленные углы передних колёс в
значительной степени сокращают срок
службы шин�
На изношенных шинах движение стано-
вится опасным вследствие ухудшения
сцепления с дорогой�
Зимой рекомендуется использова-
ние зимних шипованных или нешипо-
ванных шин�
ЗАМЕНА КОЛЁС
Для замены колёс:
1�
Затормозите автомобиль стояноч-
ным тормозом, включите первую или
заднюю передачу в коробке передач,
убедитесь, что рычаг управления раз-
даточной коробкой не находится в ней-
тральном положении�
По возможности примите дополнитель-
ные меры против самопроизвольного
скатывания автомобиля, установив сза-
ди и спереди колеса, наиболее удален-
ного от заменяемого, предметы, пре-
пятствующие его качению�
2� Достаньте домкрат 3, рис� 56, кото-
рый крепится эластичным ремнём в ба-
гажнике на арке заднего левого колеса,
сумку с инструментом�
Демонтируйте запасное колесо 1� Для
демонтажа запасного колеса снимите
декоративный колпак (при его наличии)
и отверните три гайки, которыми колесо
крепится к специальному кронштейну�
3�
Ослабьте на один оборот комбини-
рованным ключом
2 пять гаек крепле-
ния колеса�
4�
Установите домкрат
3 ближе к заме-
няемому колесу так, чтобы при подъё-
ме его пята упиралась в подштамповку
специального кронштейна на днище
кузова�
Поворачивая рукоятку по часовой
стрелке, зафиксируйте домкрат в стро-
го вертикальном положении, так, чтобы
подпятник домкрата был расположен
строго под установочной точкой опоры
на кузове� Если в процессе подъема это
не обеспечивается, повторите проце-
дуру установки домкрата� Не допускай-
те попадания в зазор опора – кузов
посторонних предметов, рук и других
частей тела, следите, чтобы этого не
делали дети�
5�
Вращайте рукоятку
4 домкрата по
часовой стрелке до тех пор, пока колесо
не окажется приподнятым на несколько
сантиметров над землей, достаточных
для установки запасного колеса�

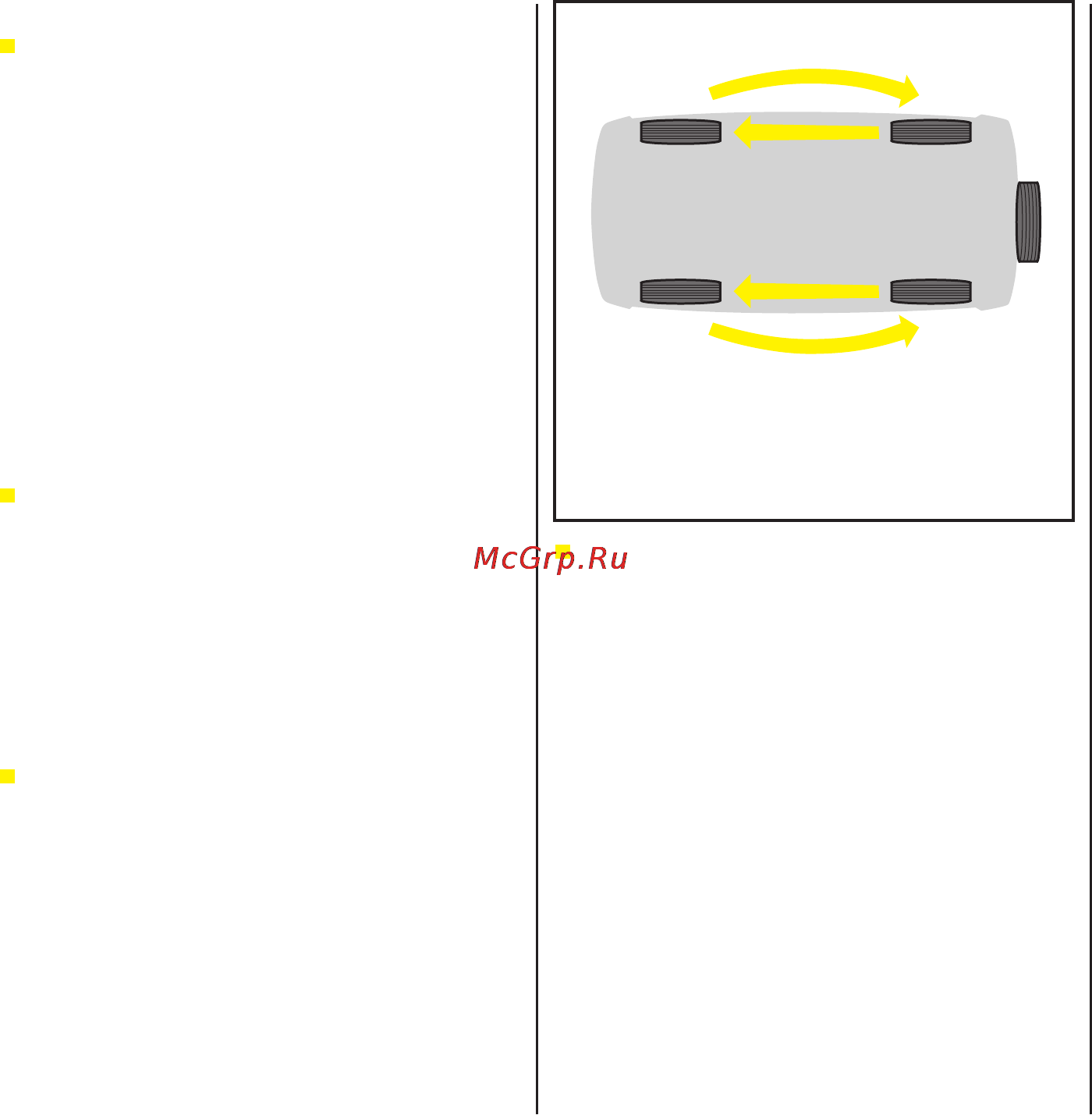

Рис� 55� Схема перестановки колёс
