7
ходит из синхронизации со счётчиком
в блоке управления системой� Если
количество нажатий кнопок пульта вне
зоны приема сигнала системой превы-
сило 1000, система перестанет реаги-
ровать на команды пульта�
В этом случае следует повторно прове-
сти процедуру переобучения пульта на
станции технического обслуживания�
Внимание!
В случае, если напряжение батареи
в пульте дистанционного управления
меньше нормы, а режим охраны был
включён, возможно открыть автомо-
биль ключом� При этом сработает сиг-
нализация, которую можно отключить,
включив зажигание� Запуск двигателя
и дальнейшая эксплуатация автомоби-
ля будут осуществлены без возможно-
сти включения сигнализации�
ИНСТРУКЦИЯ ПО ЗАМЕНЕ ЭЛЕ-
МЕНТА ПИТАНИЯ КЛЮЧА С ПДУ
В ключе с ПДУ, рис� 2, установлен ли-
тиевый элемент питания типа CR2032
с начальным напряжением питания 3В�
Если напряжение питания ПДУ нахо-
дится в пределах нормы, то при каж-
дом нажатии на любую кнопку пульта
индикатор 1, рис� 2, загорается корот-
кой вспышкой�
Если при нажатии на любую кнопку
пульта индикатор загорается двумя
короткими вспышками или не заго-
рается вообще, то следует заменить
элемент питания на новый�
Для замены элемента питания необ-
ходимо:
1� Поддеть плоской отверткой и вынуть
из нижнего корпуса
2 заглушку
1, рис�
3�
2� Вывернуть крестообразной отверт-
кой самонарезной винт
3�
3� Надавить большим пальцем на
место, указанное стрелкой на рис�
3,
добиться разделения защёлки, осто-
рожно разъединить верхний корпус 4
с нижним корпусом 2, учитывая, что в
задней части корпуса располагается
ещё одна защёлка�
Во время разъединения корпусов клю-
ча под воздействием пружины кноп-
ки ключа 3, рис� 4, головка ключа 2 и
кнопка ключа 1 выпадут со своих штат-
ных мест�
4� Вынуть плату из верхнего корпуса,
заменить элемент питания на новый,
соблюдая полярность подключения�
5� Вставить плату назад в верхний
корпус ключа�
6� Вставить кнопку ключа
1, рис�
4 в

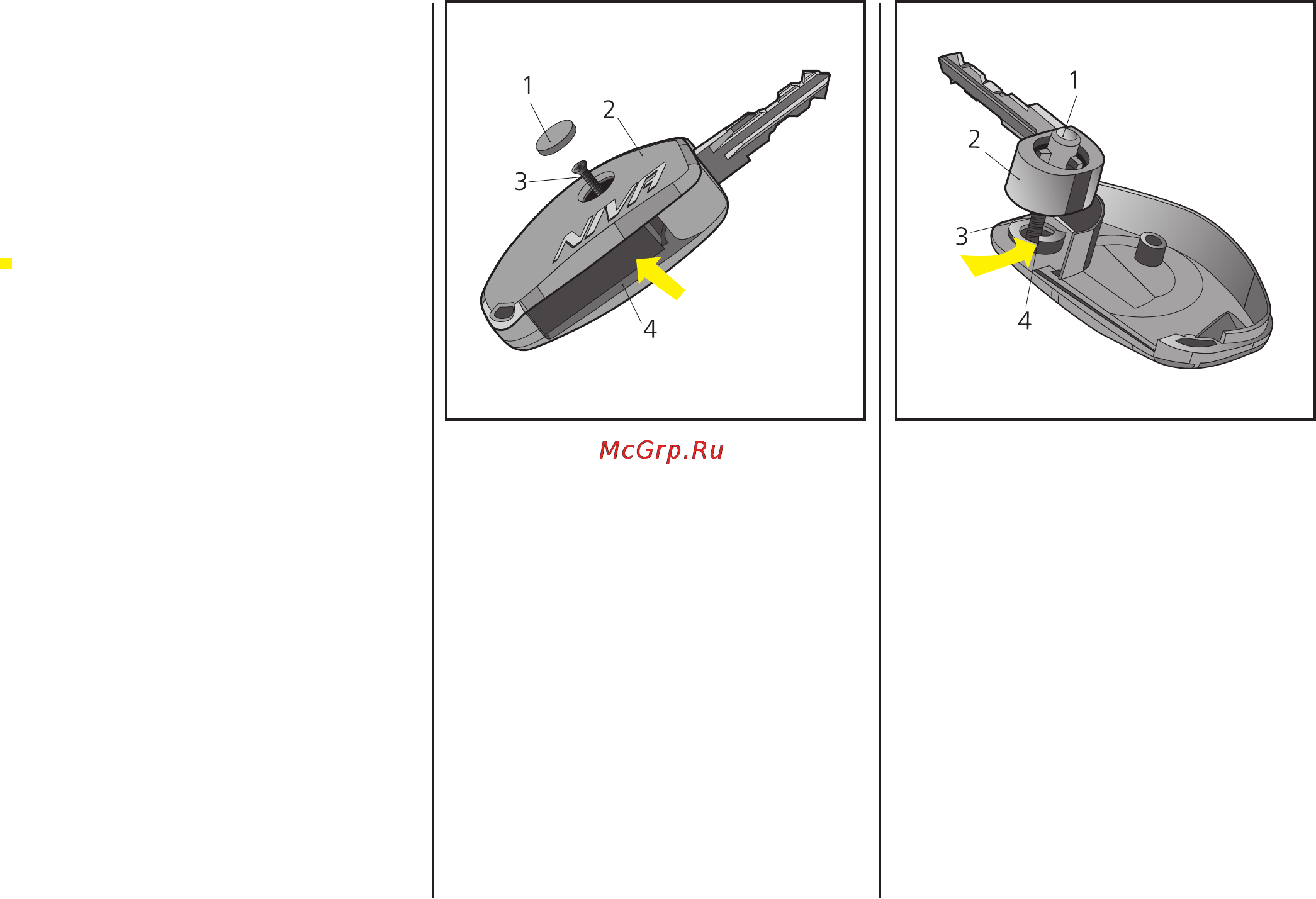

Рис�3� Детали ключа с ПДУ Рис�4� Устройство ключа с ПДУ
