45
Работы по замене тормозных шлангов
и тормозной жидкости выполняйте у
официального дилера ЗАО «Джи Эм-
АВТОВАЗ»�
Предупреждение
Тормозная жидкость ядовита! Её
следует хранить в плотно закрытой
таре и вне досягаемости детей�
Внимание
Не допускайте попадания тормоз-
ной жидкости на лакокрасочное по-
крытие кузова – это может привести
к его повреждению�
Предупреждение
При неисправностях в тормозной
системе пользуйтесь услугами эва-
куатора� ГИДРОПРИВОД ВЫКЛЮЧЕНИЯ
СЦЕПЛЕНИЯ
При новых накладках ведомого диска
уровень тормозной жидкости в бачке
главного цилиндра 1, рис� 50 гидро-
привода выключения сцепления дол-
жен быть по нижнюю кромку металли-
ческого хомута крепления бачка�
На автомобиле применён гидравличе-
ский привод сцепления с беззазорной
установкой подшипника выключения
сцепления, не требующий вмешатель-
ства во время эксплуатации� Компен-
сация износа накладок ведомого дис-
ка происходит автоматически внутри
элементов привода и визуально отра-
жается в изменении уровня тормоз-
ной жидкости� Повышение жидкости
в бачке выше уровня верхней кромки
металлического хомута крепления
бачка косвенно свидетельствует о
предельном износе накладок ведомо-
го диска сцепления�
При проверке состояния элементов
привода обращайте внимание на со-
стояние шлангов и защитных чехлов�
При обнаружении трещин их необхо-
димо заменить на новые�
В случае падения уровня жидкости в
бачке необходимо найти и устранить
негерметичность� После устранения
течи уровень жидкости в бачке необхо-
димо обеспечить как и при новых на-
кладках ведомого диска, см� выше�
Замена тормозной жидкости в гидро-
приводе выключения сцепления, так
же как и её замена в гидроприводе ра-
бочей тормозной системы, должна про-
водиться через 3 года у официального
дилера ЗАО«ДжиЭм–АВТОВАЗ»�
Предупреждение
Тормозная жидкость ядовита! Её
следует хранить в плотно закрытой
таре и вне досягаемости детей�
Внимание
Не допускайте попадания тормоз-
ной жидкости на лакокрасочное по-
крытие кузова – это может привести
к его повреждению�

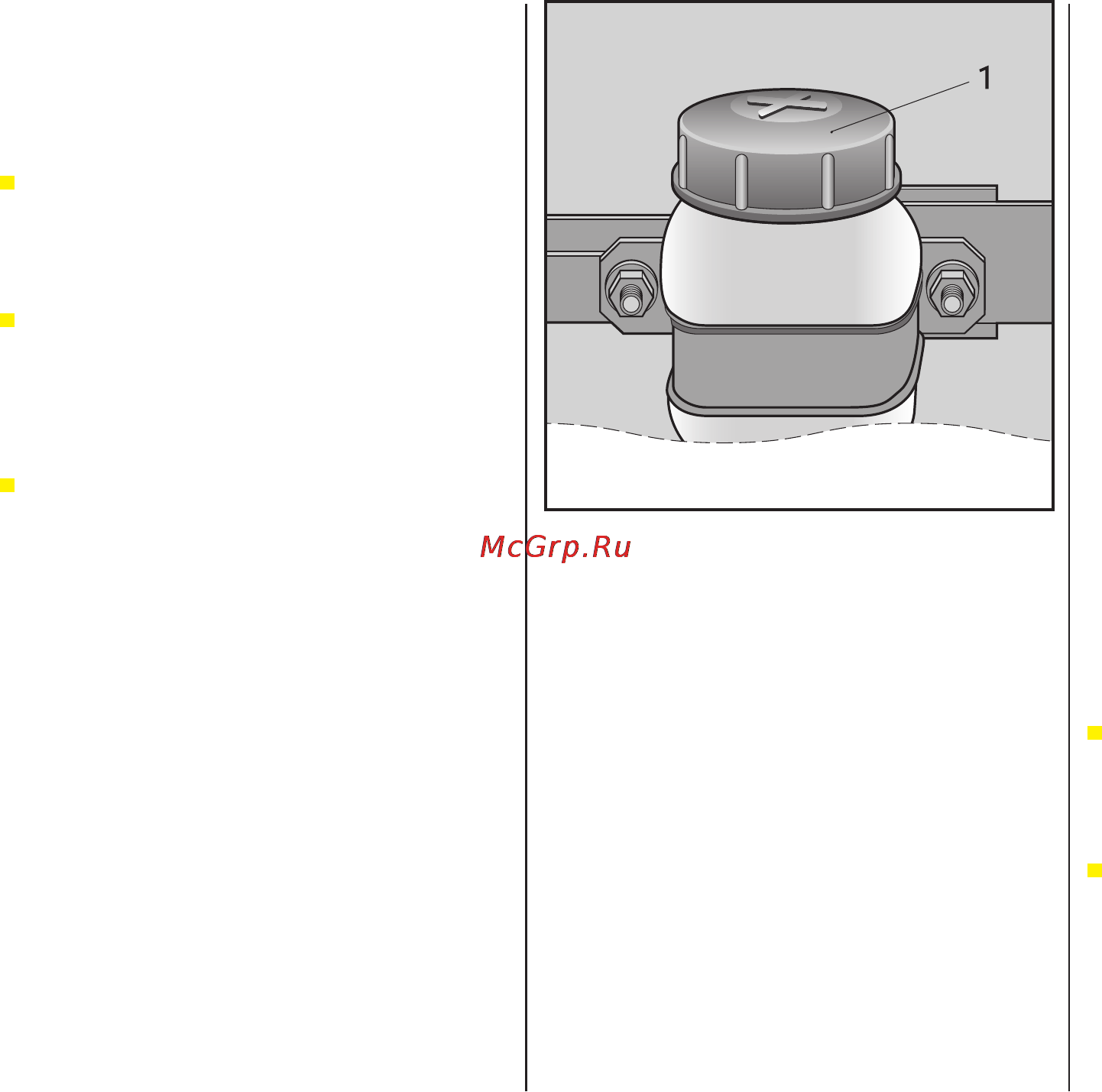

Рис� 50� Бачок гидропривода
выключения сцепления
