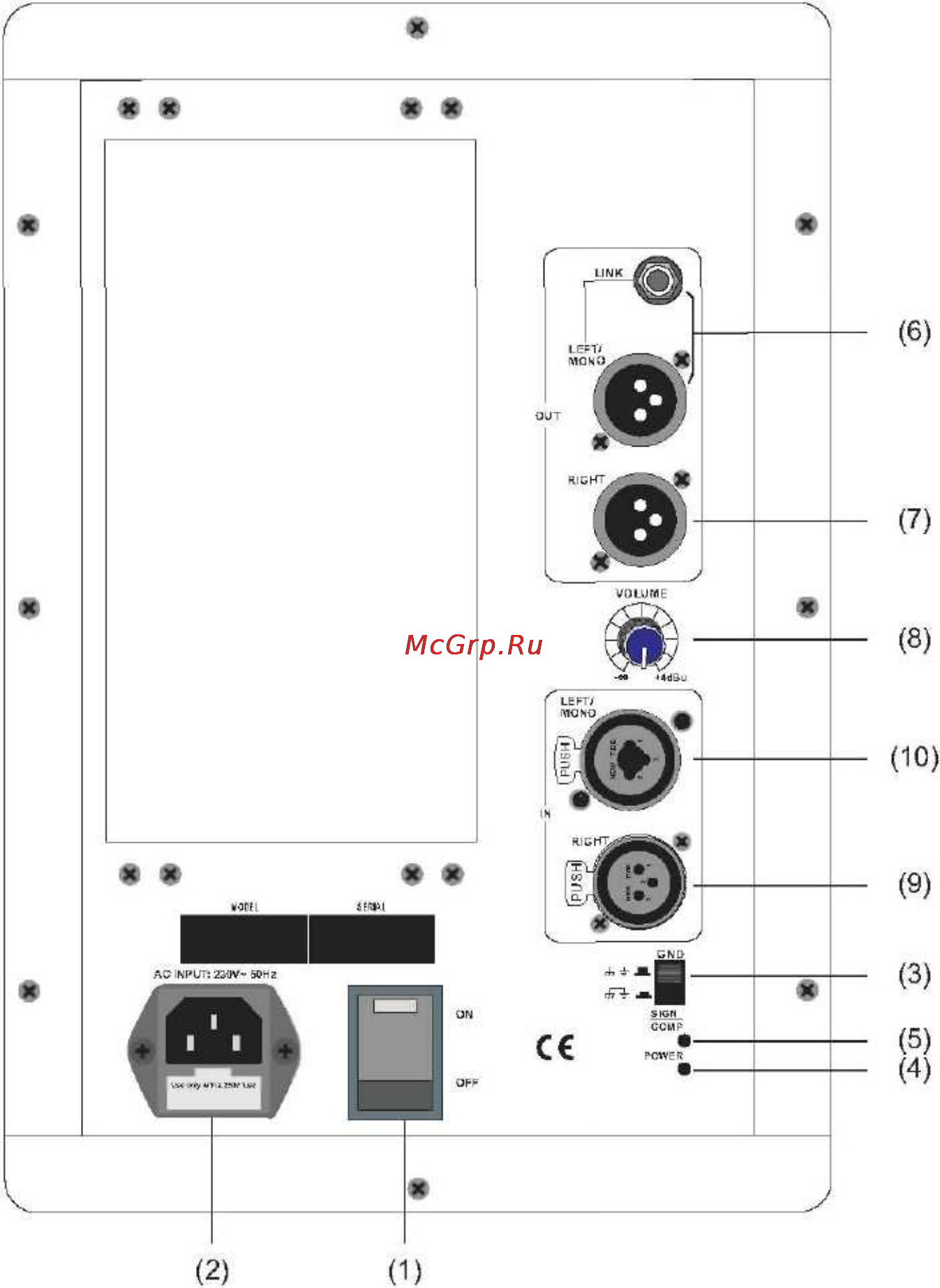

Колонка с активным субвуфером для модели «ELVIS 12SA / ELVIS15SA».

(1) Двухполосный основной силовой выключатель.

(2) Входной силовой разъем с основным предохранителем.

(3) Переключатель заземления.

(4) Синий светодиод «POWER» (Сеть), указывает на включенное состояние.

(5) Зеленый / красный светодиод «SIGN / COMP» (Сигнал / Компрессор).

(6) Левый выход сигнала (LEFT) в виде соединителя «XLR» или разъема для активного сателлита,

под управлением

электронного кроссовера при 125 Гц.

(7) Правый выход сигнала (RIGHT) в виде соединителя «XLR» для активного сателлита, под

управлением электронного кроссовера при 125 Гц.

(8) Основной регулятор громкости (VOLUME) усилителя мощности.

(9) Правый входной сигнал (RIGHT) в виде соединителя «XLR».

(10) «Левый / моно» входной сигнал (LEFT / MONO) в виде соединителя «СОМВО».
