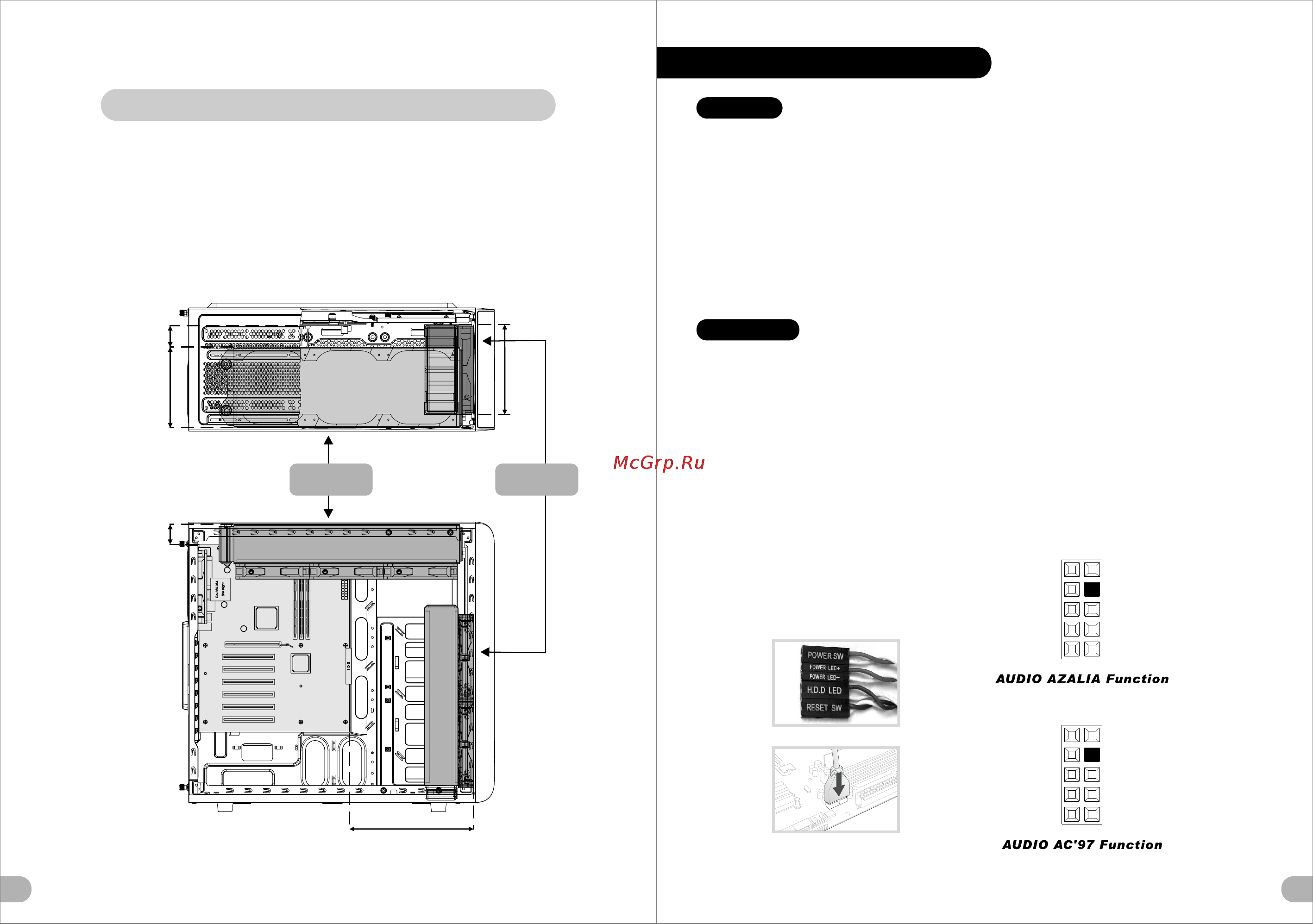

Maximum Radiator Installation Notice
36 cm Radiator
Top Radiator Installation Notice
* Please consult radiator & memory height for proper installation
安裝前請參考水冷排與記憶體高度
34.6 mm
131 mm
32.4 mm
201 mm
146 mm
28 cm Radiator
Leads Installation Guide
Case LED Connection / On the front of the case, you can find some LEDs and switch leads. Please consult your user
manual of your motherboard manufacturer, then connect these leads to the panel header on the motherboard.
USB 3.0 connection /
1. Make sure your motherboard supports USB 3.0 connection.
2. Connect the USB 3.0 cable to the available USB 3.0 port on your computer.
Audio Connection / Please refer to the following illustration of Audio connector and your motherboard user manual.
Please select the motherboard which used AC’97 or HD Audio(Azalia),(be aware of that your audio supports AC’97 or HD
Audio (Azalia)) or it will damage your device(s).
Anschlüsse herstellen
Gehäuse-LED-Verbindungen / Auf der Gehäusevorderseite finden Sie einige LEDs und Verbindungen. Bitte nehmen
Sie die Gebrauchsanweisung Ihres Motherboard Herstellers zur Hilfe und schließen Sie diese Verbindungen an die Panel
Header Belegung des Motherboards an.
USB 3.0 Anschluss /
1. Stellen Sie sicher, dass Ihre Hauptplatine den USB 3.0 Anschluss unterstützt.
2. Verbinden Sie das USB 3.0 Kabel mit dem USB 3.0 Port auf Ihrem Computer.
Audio Anschlüsse / Bitte beachten Sie die folgende Abbildung der Audio Anschlüsse und die Anweisung in der
Gebrauchsanweisung Ihres Motherboards. Bitte wählen Sie das Motherboard, das AC’97 oder HD Audio(Azalia)
verwendet, (achten Sie darauf, dass Ihr Audio AC’97 bzw. HD Audio (Azalia unterstützt)). Andernfalls entstehen schwere
Schäden an Ihrem(n) Gerät(en)!!!
Leads Installation
English
Deutsch
USB 3.0 Connection
L-OUT
SENSE
R-OUT
MIC-POWER
MIC-IN
SENSE2
KEY
SENSE1
PRESENSE
GND
L-OUT
R-OUT
MIC-POWER
MIC-IN
L-RET
KEY
R-RET
GND
16
17
藍色線條為尺寸標示，請勿印刷上去！
產品料號
C A - 1 C 8 - 0 0 M 1 W N - 0 0
C o r e V 3 1
說明書
1 4 / 0 8 /1 2
A
產品名 稱
印刷項 目
子件料 號
發稿日期
版本
騎馬釘2 8 105 G
雙銅
單色 無無
其他特 殊處理 效果表面處 理
2
厚度(g/m )
裝訂方 式 材質頁數 印刷色彩
規格樣 式
整本
MARKETING CHECK DESIGN
PRODUCT GM
PeipeiMike.Lin
刀模線
125 mm
176 mm
