![Kenwood DPX206U [30/60] Verdrahtungsanschluss](/img/pdf.png)
Kenwood DPX206U [30/60] Verdrahtungsanschluss
![Kenwood DPX206U [30/60] Verdrahtungsanschluss](/views2/1118014/page30/bg1e.png)
1414
Data Size: B6L (182 mm x 128 mm)
Book Size: B6L (182 mm x 128 mm)
REMOTE CONT
STEERING WHEEL
REMOTE INPUT
P. CONT
ANT CONT
MUTE

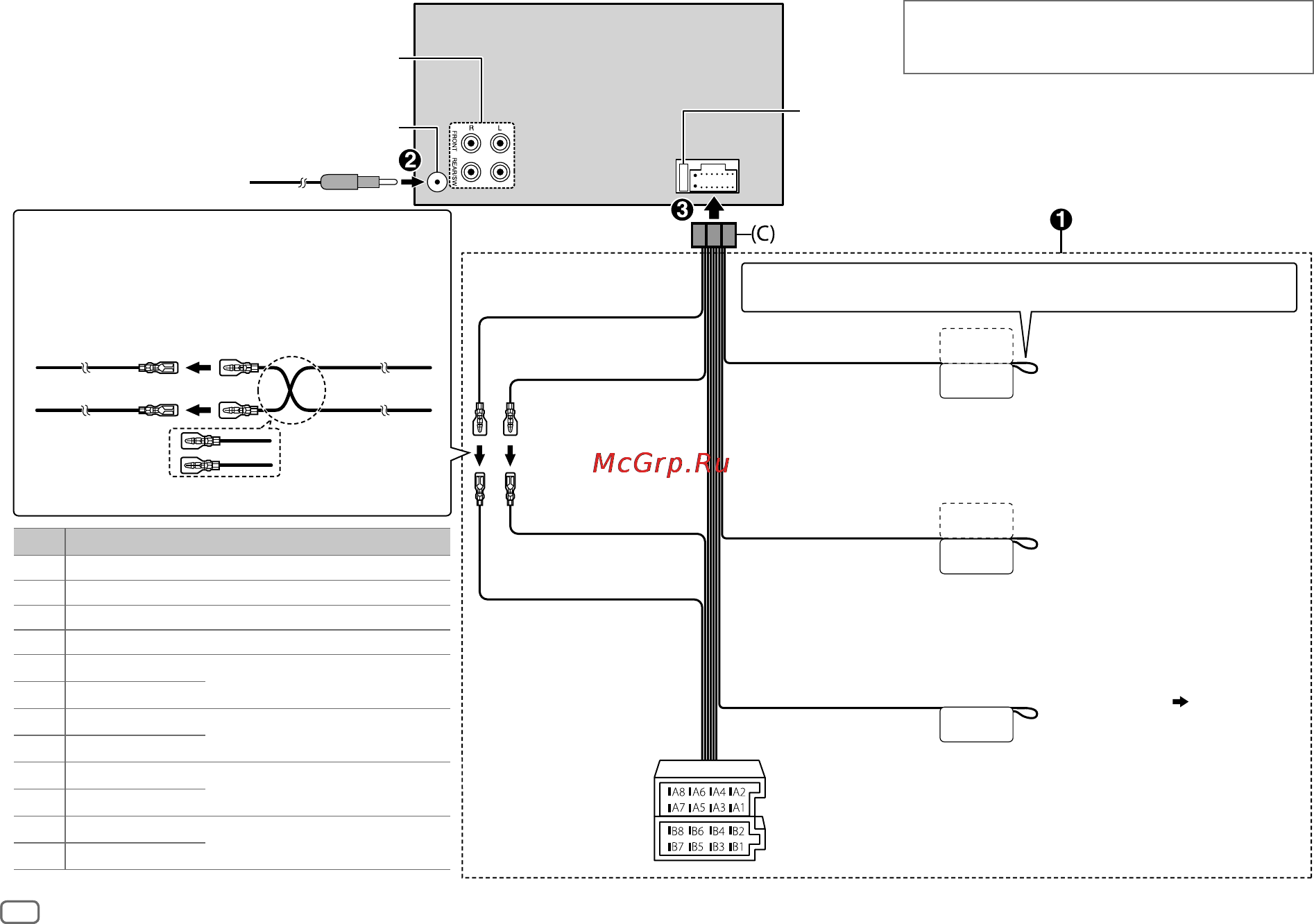

Verdrahtungsanschluss
Sicherung (10 A)
Antennenanschluss
Hellblau/Gelb
(Lekungs-
Fernbedienungskabel)
Zum Lenkrad-Fernbedienungsadapter
Blau/Weiß
(Stromsteuerungskabel/
Antennensteuerungskabel)
Braun
(Stummschaltungs-Steuerkabel)
Bei Verwendung des optionalen
Leistungsverstärkers entweder einen Anschluss
an den Stromsteuerungsanschluss oder an den
Antennensteuerungsanschluss des Fahrzeugs
durchführen
An den geerdeten Anschluss anschließen,
während das Telefon klingelt oder während Sie
einen Anruf erledigen (
2
)
(Beziehen Sie sich hinsichtlich des Anschlusses
an das Kenwood-Navigationssystem auf die
Bedienungsanleitung des betreffenden Geräts.)
Gelb (A4)
Rot (Zündkabel)
Rot (A7)
Gelb (Batteriekabel)
Stift
Farbe und Funktion
A4 Gelb : Batterie
A5 Blau/Weiß : Stromsteuerung
A7 Rot : Zündung (ACC)
A8 Schwarz : Erdungsanschluss (Masse)
B1
Lila
]
: Hinterer Lautsprecher (rechts)
B2
Lila/Schwarz
[
B3
Grau
]
: Vorderer Lautsprecher (rechts)
B4
Grau/Schwarz
[
B5
Weiß
]
: Vorderer Lautsprecher (links)
B6
Weiß/Schwarz
[
B7
Grün
]
: Hinterer Lautsprecher (links)
B8
Grün/Schwarz
[
ISO-Anschlüsse
Anschluss des ISO-Anschlusses an manche VW/Audi
oder Opel (Vauxhall) Automobile
Sie müssen möglicherweise die Verkabelung des mitgelieferten
Kabelbaums modifizieren, wie unten gezeigt.
Gerät
Fahrzeug
A7 (Rot) Zündkabel (Rot)
A4 (Gelb)
Standardverkabelung
Batteriekabel
(Gelb)
Falls kein Anschluss durchgeführt wird, lassen Sie den Draht bitte nicht aus der Lasche hervorstehen.
Vorderer/ Hinterer/ Subwoofer-Ausgang
Bei Anschluss an einen externen Verstärker schließen Sie dessen
Massedraht an der Autokarosserie an, um Beschädigung des Geräts zu
vermeiden.
JS_KWD_DPX206U_EN_GE.indd 14JS_KWD_DPX206U_EN_GE.indd 14 30-Oct-14 2:16:31 PM30-Oct-14 2:16:31 PM
