• При выходе из строя предохранителя замените его
новым номиналом 10 А. Использование предохранителя
другого номинала или отсутствие предохранителя
может вызвать повреждение устройства и даже
возгорание. Если сбои в работе электрической системы
не были устранены после установки подходящего
предохранителя, обратитесь в автосервис.
• ЗАПРЕЩАЕТСЯ подключение других устройств к
аккумуляторной батарее во избежание перегрева
батареи.
• Убедитесь, что все соединения и кабели
громкоговорителей хорошо изолированы. В противном
случае возможно повреждение устройства в результате
короткого замыкания.
Кабели управления
Автоматический контроль яркости
Чтобы дисплей не подсвечивался слишком ярко в ночное
время, подключите кабель фар автомобиля к клемме ILLUMI.
В этом случае при включении фар яркость ЖК-дисплея
будет автоматически уменьшаться, а при выключении фар -
снова увеличиваться.
Приглушение звука во время звонка
Если к телефону подключен кабель MUTE, во время
получения входящего звонка звук от других источников
сигнала будет приглушен.
Движение задним ходом
Если к устройству подключена камера заднего обзора,
при движении задним ходом устройство автоматически
переключится на источник сигнала CAMERA.
После перевода рычага переключения передач в обычное
положение включается предыдущий источник сигнала.
Стояночный тормоз
1. Если к выключателю стояночного тормоза подключен
кабель «PARKING SW», отображение видео на дисплее
будет контролироваться этой функцией. Эта функция
отключается, если источником сигнала является
CAMERA.
2. На мониторе отображается черный экран с
предупреждением водителю о том, что просмотр
видео во время движения не допускается. Пассажиры
на задних сиденьях при этом могут смотреть видео в
обычном режиме.

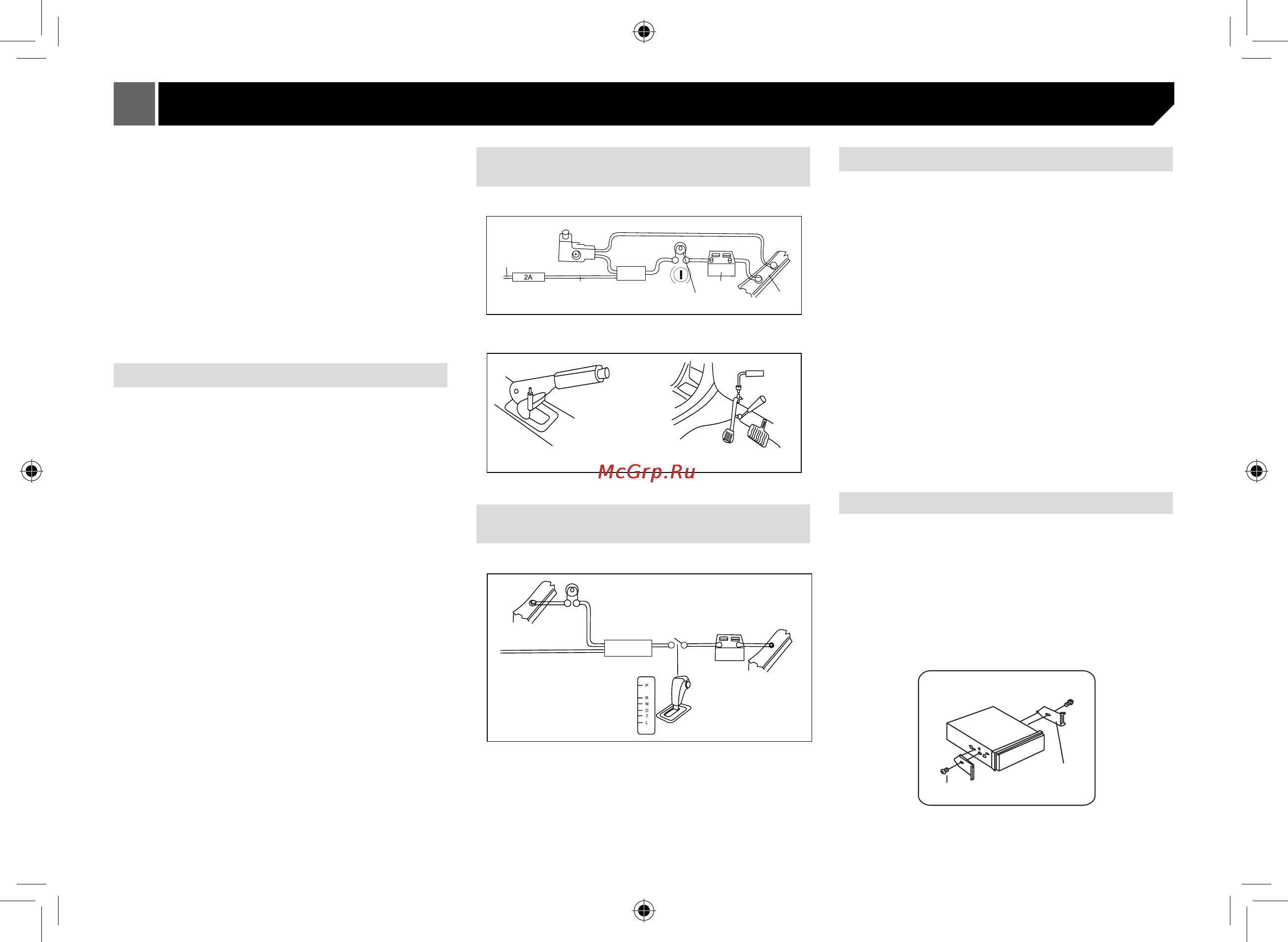

Подключение кабеля к стояночному
тормозу
Зеленый/БЕЛЫЙ
Провод
стояночного
тормоза
Стоп-сигнал
Аккумулятор
Шасси
автомобиля
Переключатель стояночного тормоза
Переключатель стояночного тормоза
Подключение кабеля датчика заднего
хода
Пурпурный/Белый
Фонарь заднего хода
Шасси автомобиля
КПП
Кабель заднего хода
Шасси автомобиля
Аккумулятор
Сведения об установке
1. Перед установкой убедитесь, что все подключения
выполнены правильно и устройство работает штатно.
Неправильное подключение может привести к выходу
устройства из строя.
2. Используйте только дополнительные принадлежности,
предназначенные специально для этого устройства.
Использование других принадлежностей может
привести к выходу из строя.
3. Перед установкой свяжите все кабели питания.
4. ЗАПРЕЩАЕТСЯ устанавливать устройство в местах,
подверженных нагреву, во избежание повреждения
электрических компонентов, например, лазерной
головки.
5. Устанавливайте устройство горизонтально.
Установка устройства под углом более 30 градусов
от горизонтального положения может вызвать сбои в
работе.
6. ЗАПРЕЩАЕТСЯ блокировать решетку охлаждающего
вентилятора, чтобы обеспечивалось достаточное
охлаждение устройства. В противном случае возможен
выход устройства из строя.
Установка устройства
Способ А
1. Установите монтажную рамку на приборной
панели. Выберите подходящие по размеру язычки в
зависимости от ширины зазора и подогните их наружу
с помощью отвертки, чтобы монтажная рамка плотно
зафиксировалась.
2. С помощью двух винтов с конической головкой M5×5
закрепите две монтажные скобы по обеим сторонам
устройства (см. рис. 1).
Длинная
монтажная
скоба
M5 X 5
(Рис. 1)
Установка
