Champion 3053-C2 [10/20] Ручка стартера

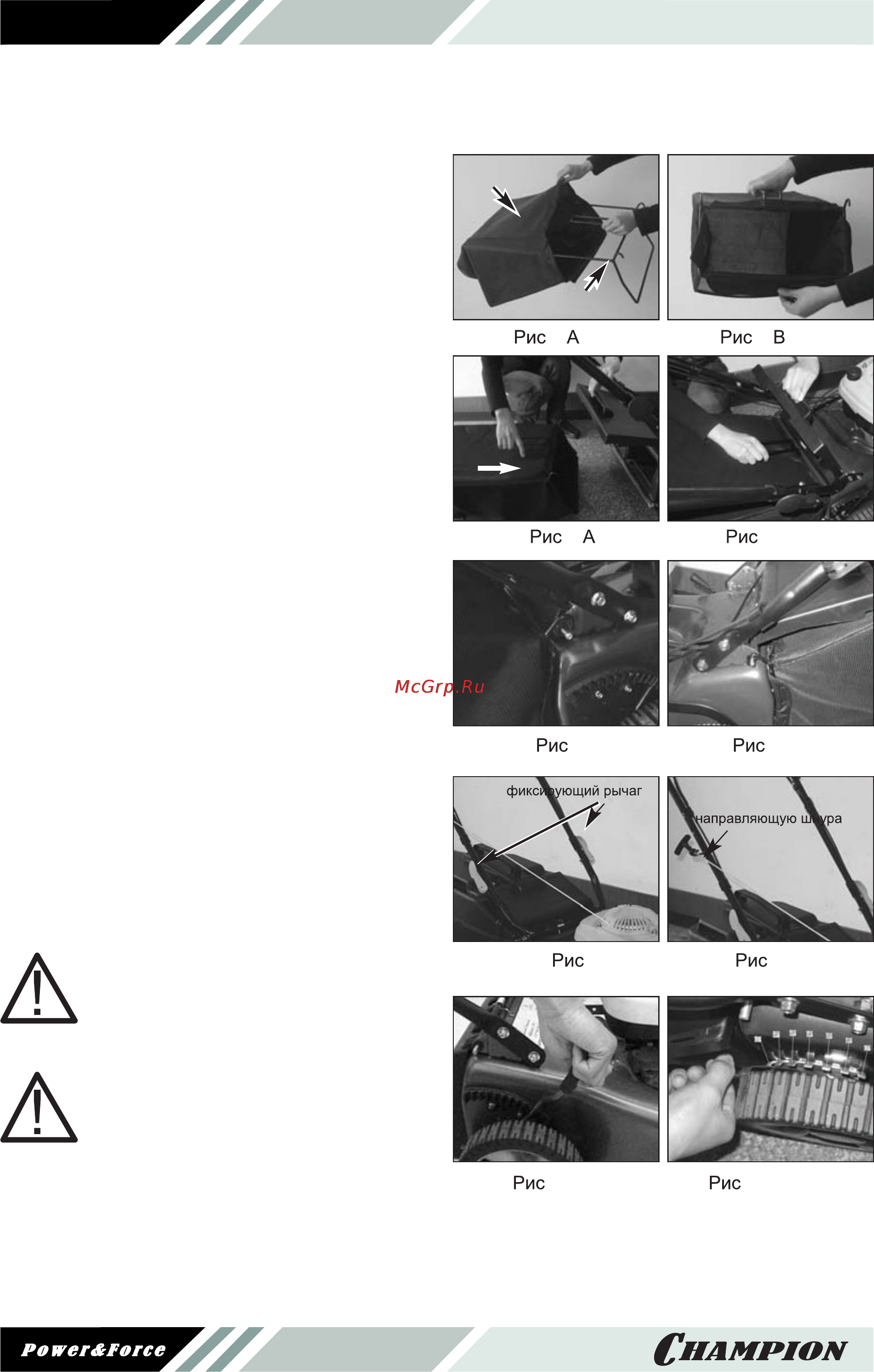

![Champion 3053-C2 [10/20] Ручка стартера](/views2/1011821/page10/bga.png)
10
СБОРКА
СБОРКА МЕШКА ТРАВОСБОРНИКА
Наденьте мешок травосборника (А) на метал-
лическую раму (В) и расположите отверстие
мешка по контуру рамки (Рис. 1А и Рис. 1В).
УСТАНОВКА И СНЯТИЕ МЕШКА
ТРАВОСБОРНИКА
1. Установка: поднимите откидную крышку
(А), прижмите ручку (B) и установите ме-
шок отверстием к (С) задней части косил-
ки (Рис. 2А, рис. 2В, рис. 2С, рис. 2D).
2. Снятие: прижмите ручку, поднимите откид-
ную крышку, снимите улавливатель.
СКЛАДЫВАНИЕ РУЧКИ
1. Для складывания ручки поднимите фикси-
рующий рычаг (Locking Lever, Рис.3).
2. Нажмите на фиксирующий рычаг до запи-
рания для закрепления ручки в рабочем
положении.
3. Регулируйте натяжение вращением сто-
порной гайки при помощи подходящего
ключа.
РУЧКА СТАРТЕРА
Поместите ручку стартера двигателя на на-
правляющую шнура (Rope Guide, Рис.4).
РУЧКА СТАРТЕРА
Поместите ручку стартера двигателя на на-
правляющую шнура (Rope Guide, Рис.4).
. 1 . 1
A
B
. 2 . 2B
. 2C . 2D
. 3 . 4
. 5A . 5B
ПРЕДУПРЕЖДЕНИЕ:
все 4 колеса должны быть отре-
гулированы на одно и то же значе-
ние номера позиции.
ПРЕДУПРЕЖДЕНИЕ:
установка двух колес на другую
высоту приведет к неровно под-
стриженному газону.
