Панель управления
53
4

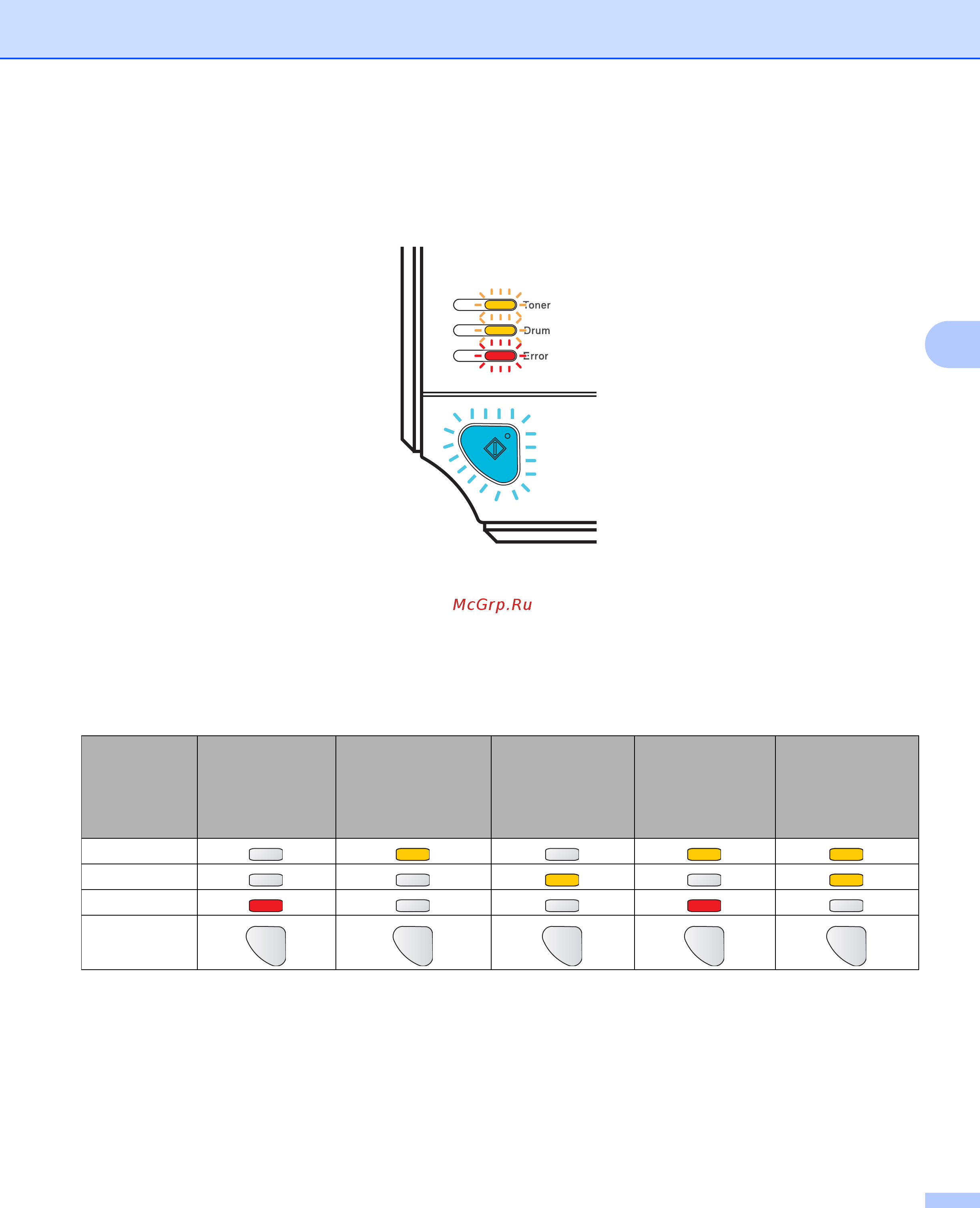

Показания светодиодов сервисного вызова 4
Если возникает ошибка, которую пользователь не может устранить, то, включив все светодиоды, как
показано на рисунке, принтер сообщит, что требуется сервисный вызов.
Если показания светодиодов на принтере указывают на необходимость сервисного вызова, как
показано выше, выключите питание принтера на несколько секунд, а затем снова включите и
попробуйте выполнить печать.
Если после повторного включения принтера ошибка не устранена, нажмите кнопку Go, отметьте
светодиоды, которые продолжат гореть и сообщите состояние ошибки (указаны в таблице далее
)
своему продавцу или в службу работы с клиентами компании Brother.
1
Если произошла эта ошибка, выключите питание принтера на несколько секунд, а затем снова включите. Оставьте принтер на 10 минут
с включенным питанием. Если ошибка повторяется, свяжитесь с продавцом или со службой работы с клиентами компании Brother.
Например, следующее показание светодиодов обозначает неисправность узла термозакрепления.
Показания светодиодов при нажатии кнопки Go
Светодиоды Неисправность
основной
платы (PCB)
Неисправность
узла
термозакрепления
1
Неисправность
лазера
Неисправность
основного
мотора
Неисправность
контактов,
находящихся
под высоким
напряжением
Toner
Drum
Error
Ready
