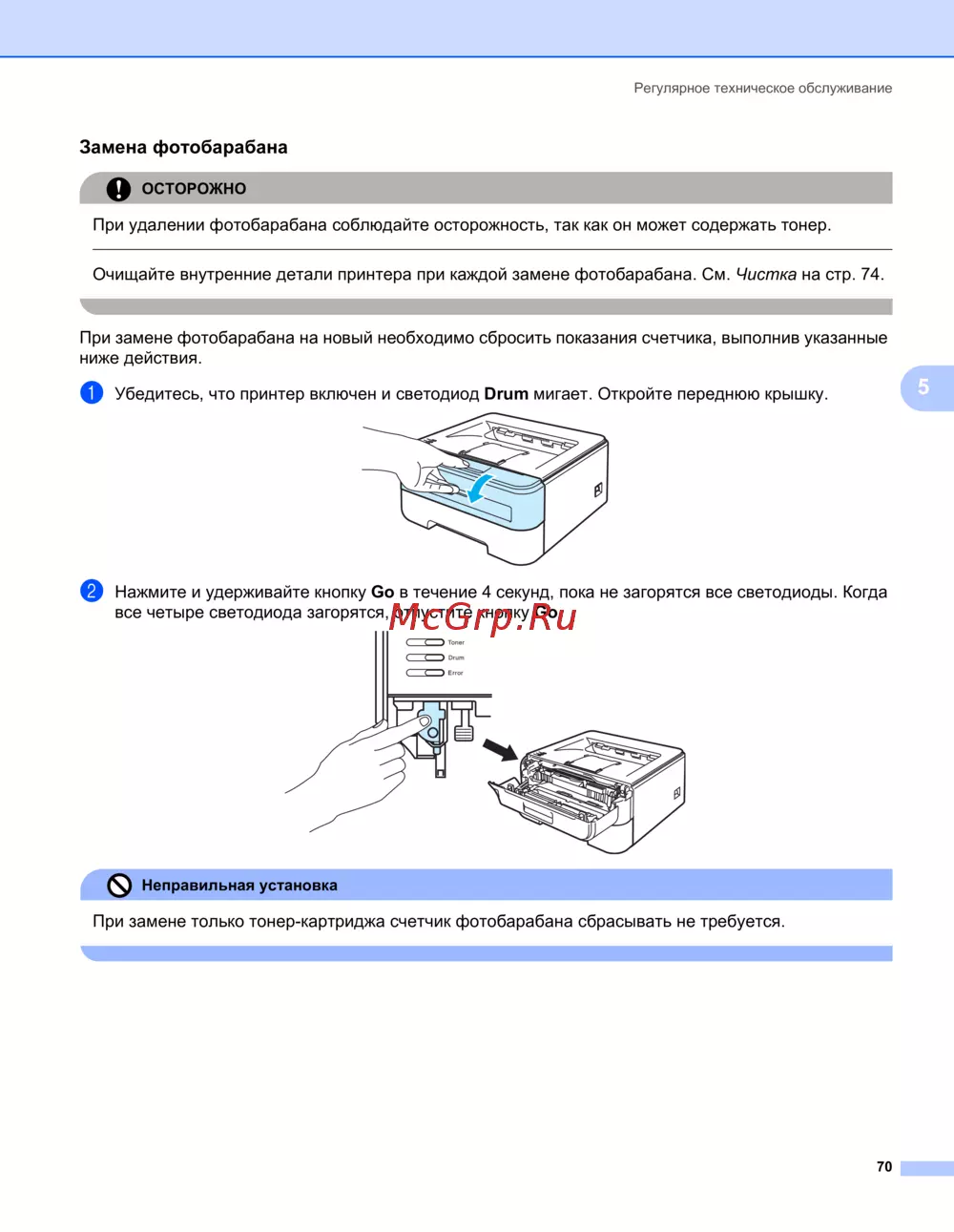

Brother HL-2140R [77/133] Замена фотобарабана
![Brother HL-2140R [77/133] Замена фотобарабана](/views2/1118232/page77/bg4d.png)
Регулярное техническое обслуживание
70
5
Замена фотобарабана 5
ОСТОРОЖНО
При удалении фотобарабана соблюдайте осторожность, так как он может содержать тонер.
Очищайте внутренние детали принтера при каждой замене фотобарабана. См. Чистка на стр. 74.
При замене фотобарабана на новый необходимо сбросить показания счетчика, выполнив указанные
ниже действия.

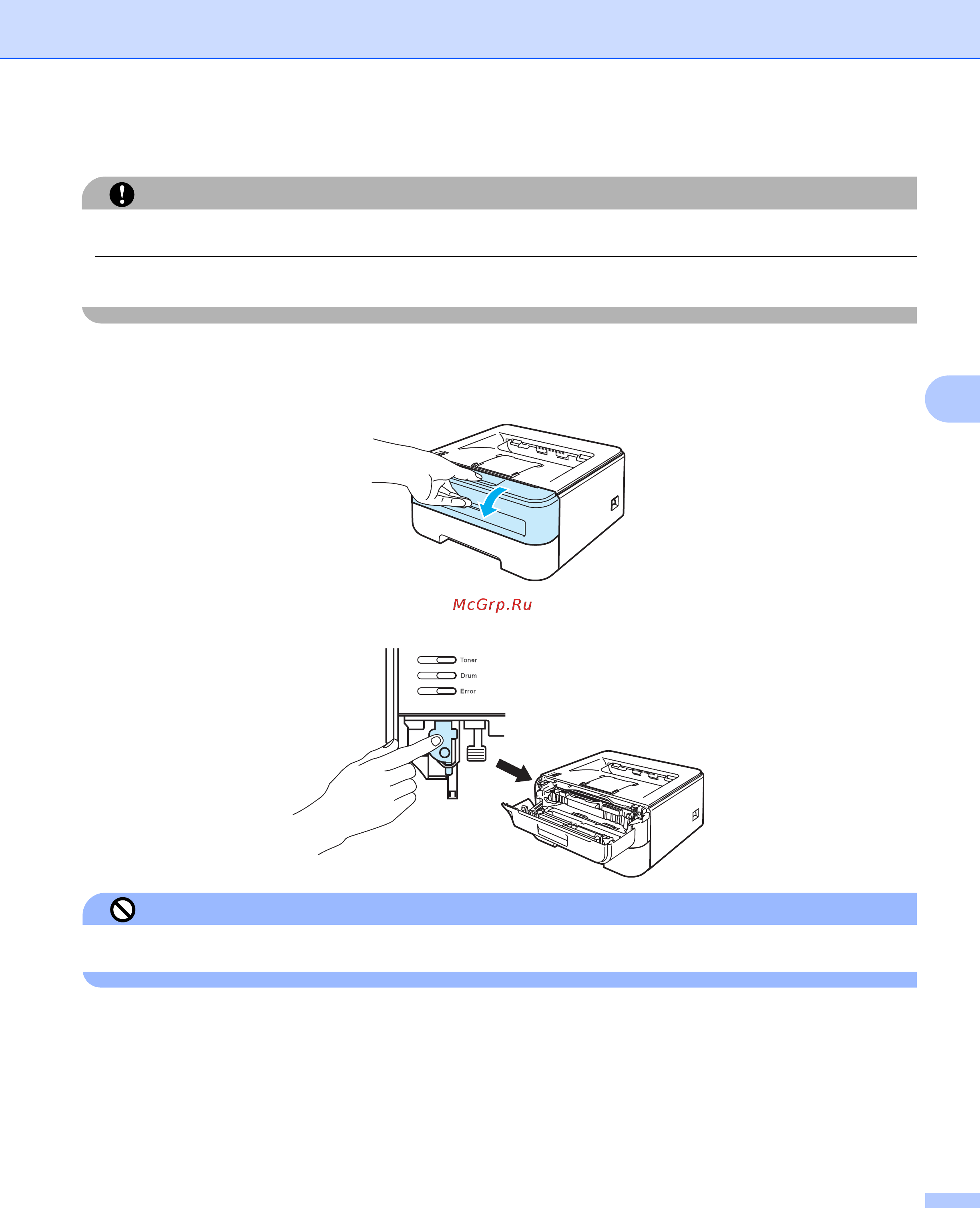

a Убедитесь, что принтер включен и светодиод Drum мигает. Откройте переднюю крышку.
b Нажмите и удерживайте кнопку Go в течение 4 секунд, пока не загорятся все светодиоды. Когда
все четыре светодиода загорятся, отпустите кнопку Go.
Неправильная установка
При замене только тонер-картриджа счетчик фотобарабана сбрасывать не требуется.
