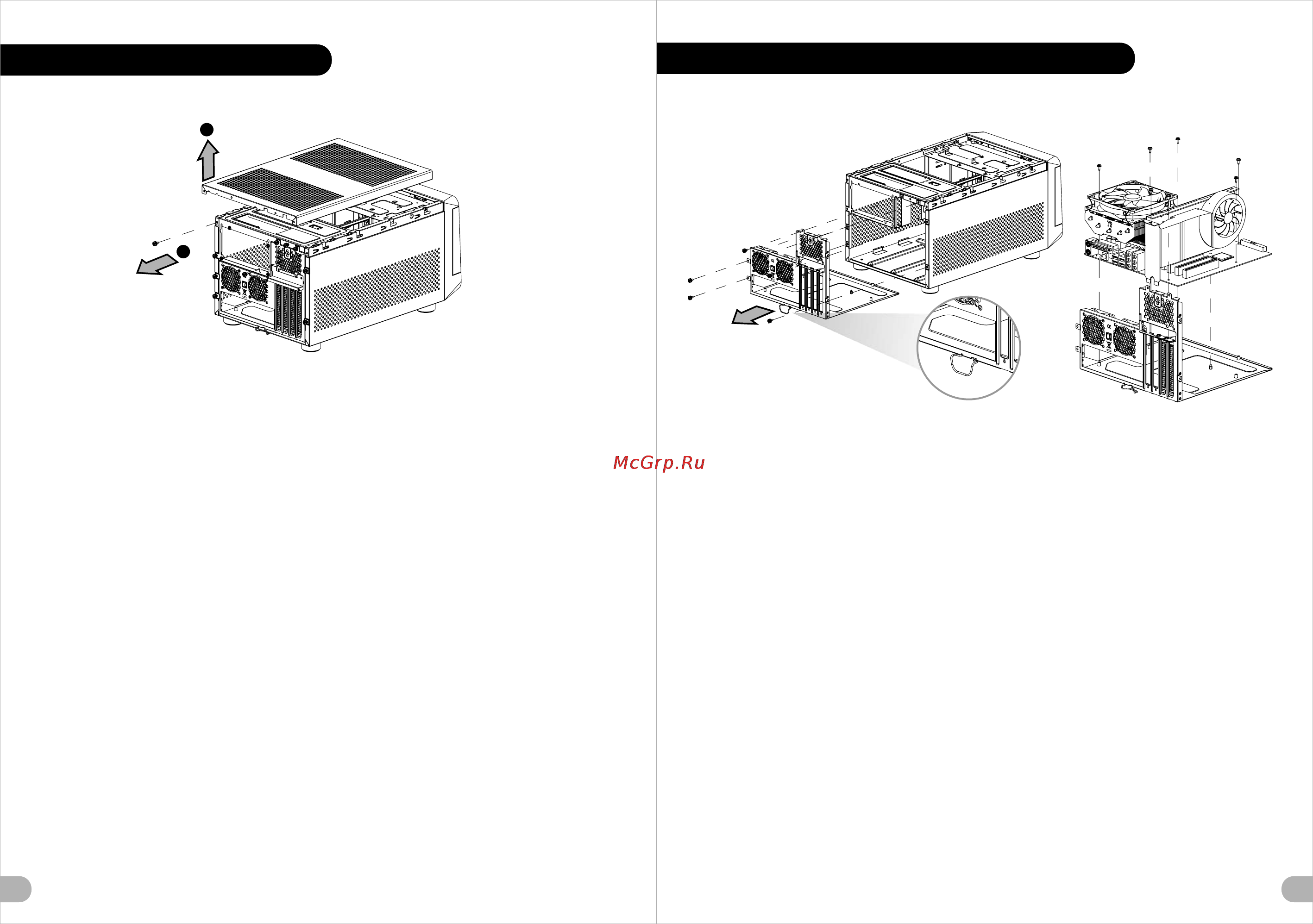

Top Panel Disassembly
Motherboard & PCI Card Installation
Português /
1. Desaperte os parafusos com a chave de
fendas.
2. Deslize a tampa exterior para fora, de
acordo com a direcção da seta.
Português /
1. Desaperte os parafusos com a chave de fendas.
2. Insira o anel e desligue a bandeja da
motherboard.
3. Instale a motherboard no local adequado e
aparafuse.
4. Instale a placa PCI no local adequado e
aparafuse.
ภาษาไทย /
1. ใช้ไขควงขันสกรูออก
2. เลื่อนฝาปิดด้านนอกออกไปในทิศทางตามลูกศร
English /
1. Loosen the screws with a screwdriver.
2. Slide the outer cover off according to
the direction of the arrow.
English /
1. Loosen the screws with a screwdriver.
2. Tug on the ring and slide out the motherboard
tray.
3. Install the motherboard in proper location and
secure it with screws.
4. Install the PCI card in proper location and
secure it with screws.
Deutsch /
1. Lösen Sie die Schrauben mit einem
Schraubendreher.
2. Schieben Sie die äußere Abdeckung in
Richtung des Pfeils herunter.
Deutsch /
1. Lösen Sie die Schrauben mit einem
Schraubendreher.
2. Ziehen Sie an dem Ring und schieben Sie den
Hauptplatinenschacht heraus.
3. Installieren Sie die Hauptplatine in ihrer
vorgesehenen Position und sichern Sie sie mit
Schrauben.
4. Installieren Sie die PCI-Card in der
vorgesehenen Position und sichern Sie sie mit
Schrauben.
Français /
1. Desserrez les vis à l’aide d’un tournevis.
2. Retirez le couvercle extérieur en le
faisant glisser dans la direction indiquée
par la flèche.
Français /
1. Desserrez les vis à l’aide d’un tournevis.
2. Tirez sur l'anneau et enlevez le plateau de la
carte mère en la faisant coulisser.
3. Installez la carte mère dans l'endroit approprié
et sécurisez-la avec des vis.
4. Installez la carte PCI dans l'endroit approprié et
fixez-la avec des vis.
Español /
1. Afloje los tornillos con un destornillador.
2. Extraiga la cubierta exterior en la
dirección de la flecha.
Español /
1. Afloje los tornillos con un destornillador.
2. Tire del anillo y saque la bandeja de la placa
madre.
3. Instale la placa madre en la ubicación adecuada
y asegúrela con tornillos.
4. Instale la tarjeta PCI en la ubicación adecuada y
asegúrela con tornillos.
Italiano /
1. Allentare le viti con un cacciavite.
2. Far scorrere il coperchio esterno in
direzione della freccia.
Italiano /
1. Allentare le viti con un cacciavite.
2. Tirare l'anello e far scorrere fuori il vano della
scheda madre.
3. Installare la scheda madre nella posizione
appropriata e fissarla con le viti.
4. Installare la scheda PCI nella posizione
appropriata e fissarla con le viti.
繁體中文 /
1. 用螺絲起子將螺絲取下.
2. 依箭頭指示方向將外蓋移出.
日本語 /
1. ドライバーでねじを緩めます。
2. 矢印の方法に従い、外側のカバー
を滑らせながら外します。
Русский /
1. Ослабьте винты отверткой.
2. Выдвиньте наружную крышку в
направлении, указанном стрелкой.
简体中文 /
1. 用螺丝起子将螺丝取下.
2. 依箭头指示方向将外盖移出.
Türkçe /
1. Vidaları, bir tornavida ile gevşetin.
2. Dış kapağı ok yönünde dışarı kaydırın.
