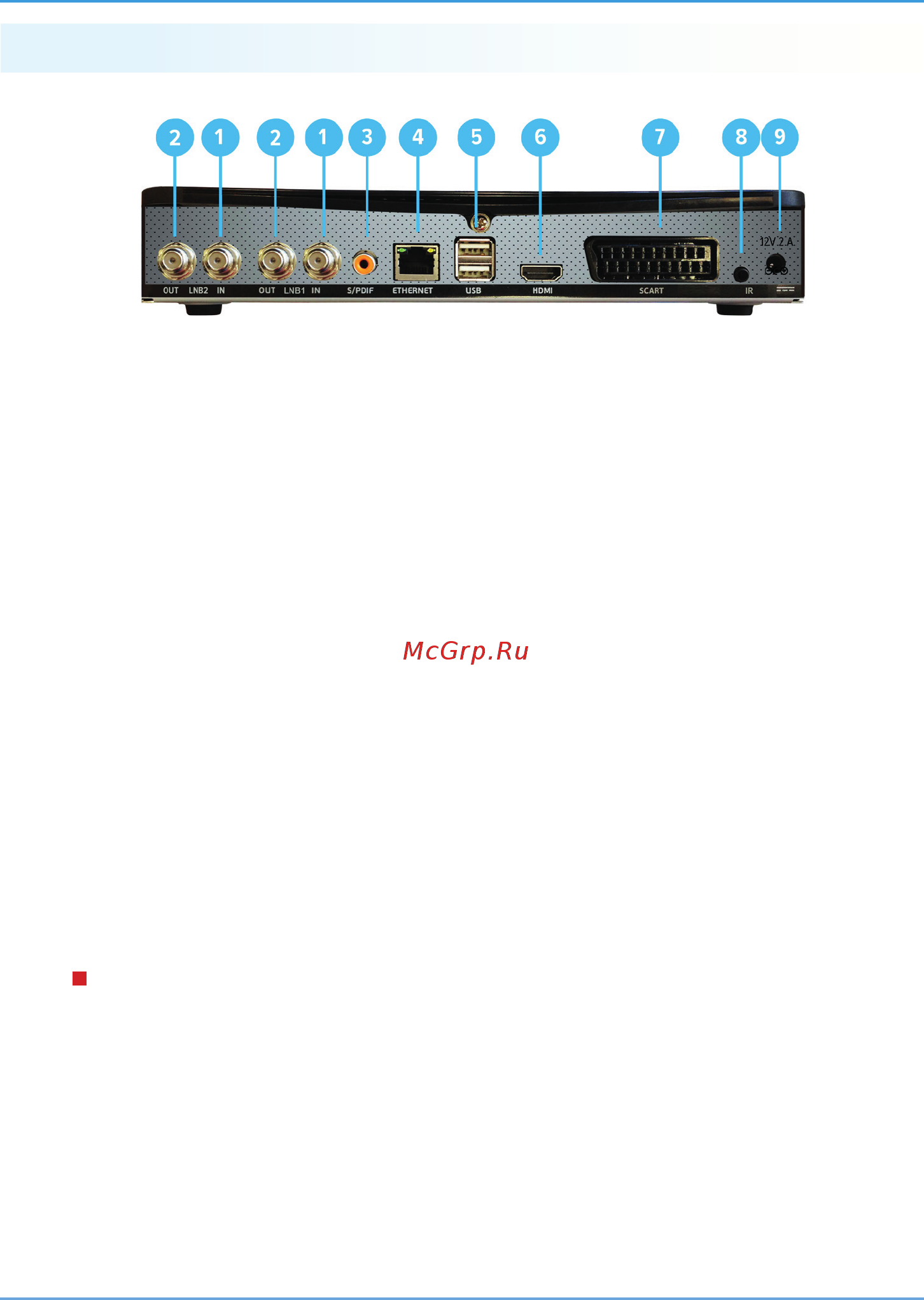

Триколор E501 [11/66] Задняя панель
![Триколор E501 [11/66] Задняя панель](/views2/1118459/page11/bgb.png)
11
1. РАЗЪЕМЫ «LNB1 IN»/«LNB2 IN»
Разъемы для подключения кабелей от конвертера спутниковой антенны.
2. РАЗЪЕМЫ «LNB1 OUT»/ «LNB2 OUT»
Трансляция сигнала, поступающего на разъем «LNB IN» («петлевой выход»).
3. РАЗЪЕМ «S/PDIF»
Цифровой аудио-разъем (коаксиальный).
4. РАЗЪЕМ «ETHERNET»
Разъем для подключения приемника к локальной сети.
5. РАЗЪЕМ «USB»
Два разъема для подключения USB-носителя.
6. РАЗЪЕМ «HDMI»
Разъем для подключения приемника к телевизору с помощью HDMI-кабеля в режиме высокого разре-
шения (HD).
7. РАЗЪЕМ «SCART»
Разъем для подключения приемника к телевизору в режиме стандартного разрешения (SD).
8. РАЗЪЕМ «IR»
Разъем для подключения выносного инфракрасного приемника (ИК-приемника) сигналов с пульта дис-
танционного управления (пульта ДУ). Тип разъема указан в разделе 6 «Технические характеристики».
!
ОБРАТИТЕ ВНИМАНИЕ!
Выносной ИК-приемник в комплект поставки не входит.
9. РАЗЪЕМ «12V 2A»
Разъем для подключения адаптера электропитания приемника из комплекта поставки.
2 Перед началом эксплуатации
2.3.2 Задняя панель
