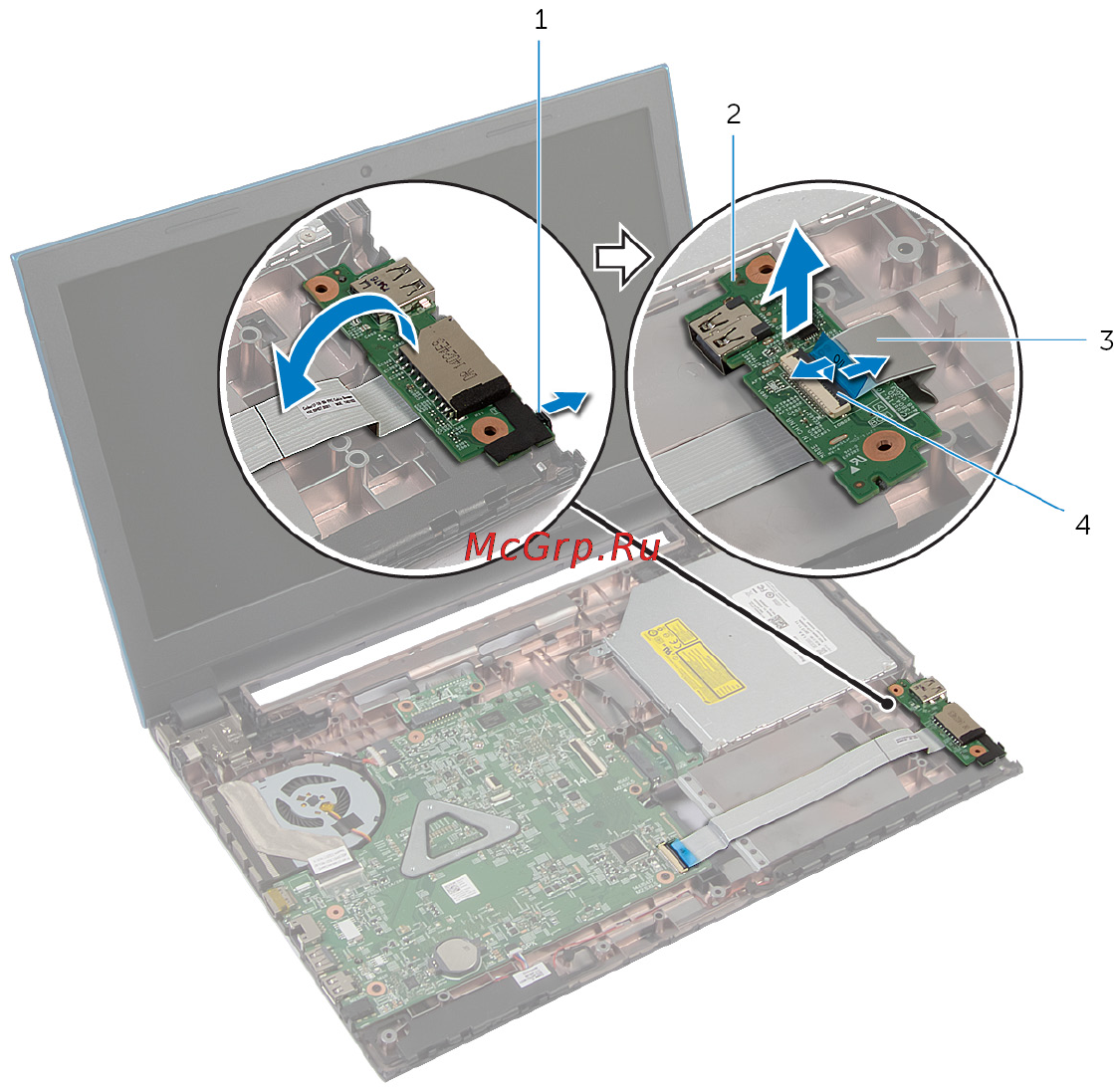

3 Снимите плату ввода-вывода с основания компьютера.
1 Клавиша 2 плату ввода-вывода
3 кабель платы ввода-вывода 4 защелка разъема
57
