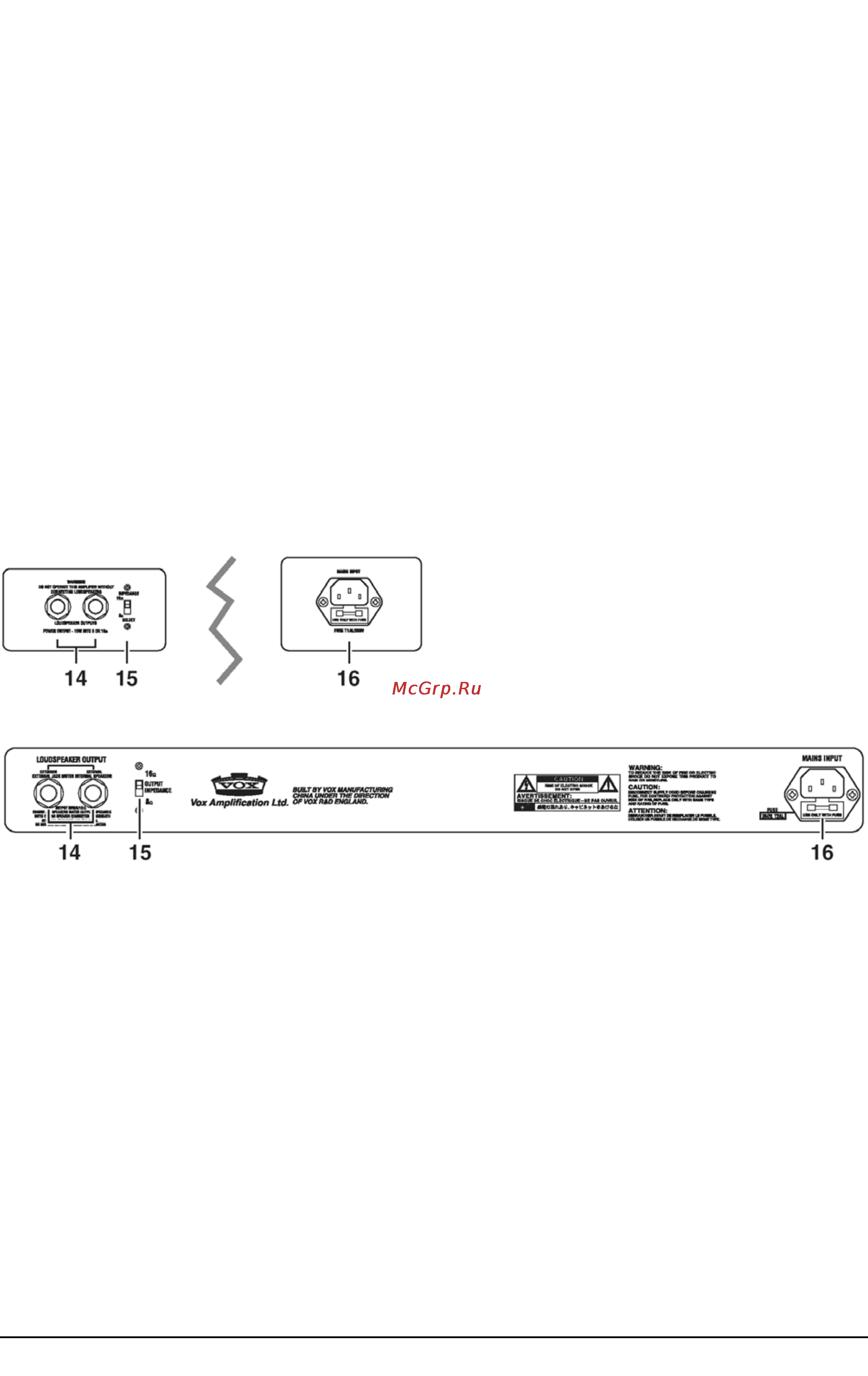

10 Регулятор TOP CUT Peiy чятор TOP CUT является наследием самых первых усилителей VOX выпускавшихся в 50 е годы когда дчя регулировки тембра применялась всего лишь одна ручка При работе с этим регулятором помните его поворот ВПРАВО соответствует снижению уровня высоких частот т е повороту регулятора TREBLE ВЛЕВО 11 Переключатель О P MODE Данный переключатель служит для смены схемы подключения ламп с триодного на пентодный и наоборот Триодный Triode режим обеспечивает снижение мощности в два раза и делает звучание более гладким Таким образом пентодный Pentode режим 15 Вт АС15 или 30 Вт АСЗО выходной мощности триодный Triode 7 5 Вт АС15 или 15 Вт АСЗО 12 Переключатель POWER Служит для включения питания усилителя 13 Индикатор POWER При включении усилителя загорается красным светом Внимание Убедитесь что усилитель подключен к сети электропитания с нужным напряжением проверьте информацию на тыльной панели прибора В случае возникновения сомнений обратитесь к дилеру Vox Внимание НИКОГДА не включайте усилитель без подключенного кабинета в противном случае он может быть серьезно поврежден Внимание Для предотвращения поражения электрическим током всегда заземляйте усилитель Тыльная панель Варианты АС 15 Варианты АСЗО 14 Выходы на кабинеты LOUDSPEAKER OUTPUT Крайне важно помнить что любой кабинет должен подходить к усилителю по сопротивлению Встроенные динамики АС15 и АСЗО обладают сопротивлением 16 Ом АС15 К данным разъемам подключаются внешний кабинет или встроенные динамики АСЗО Встроенные динамики подключены к усилителю на плате Гнезда используются для подключения в режиме Extension или External EXTENSION Встроенный и внешний кабинеты работают параллельно EXTERNAL При подключении внешнего кабинета встроенные динамики отключаются 15 Переключатель выходного сопротивления OUTPUT IMPEDANCE Используйте данный переключатель для приведения в соответствие сопротивления усилителя и подключаемых кабинетов Несовпадение по сопротивлению может привести к искаженному звучанию и выходу усилителя динамиков из строя 16 Гнездо для подключения сетевого кабеля Служит дчя подключения кабеля электропитания До подключения проверьте информацию на тыльной панели и убедитесь что прибор предназначен для использования с местной электросетью В случае возникновения сомнений обратитесь к дилеру Vox 6 VOX Heritage Руководство пользователя
