Stiga ESTATE GRAND ROYAL [11/41] Важно

Чтобы не допустить срабатывания защиты

электронной платы, ни в коем случае не запускайте двигатель

до осуществления полной зарядки!

Придерживайтесь указаний Изготови-

теля аккумулятора, относящихся к правилам безопасности

при обращении с ним и к его утилизации.

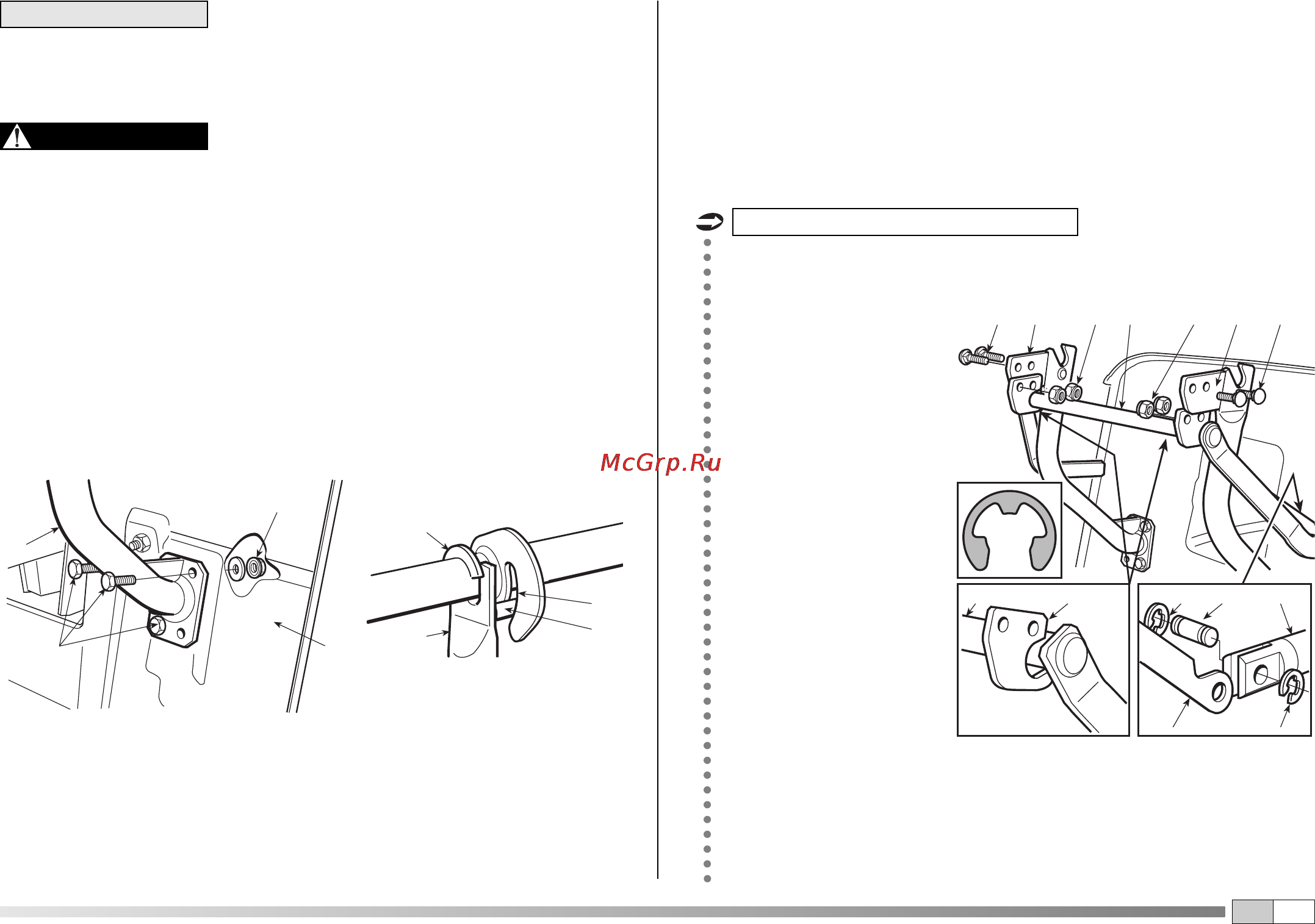

3.5 УСТАНОВKА ОПОР МЕШKА

Установить две опоры (1) на заднюю пластину (2), для каждой опо-

ры используя три винта (3), имеющихся в оснастке, как показано,

не затягивая соответствующие гайки (4).

Прикрепите мешок к опорам и поместите его в центр относитель-

но задней пластины (2), отметьте положение двух опор (1) относи-

тельно кромки (5), чтобы при вращении мешка стержень (6) пра-

вильно установился бы в гнездо (7).

ВАЖНО

ВНИМАНИЕ!

Удостоверившись в равномерности вращения, как указано выше,

затяните до упора крепежные гайки (4).

3.6 МОНТАЖ РЫЧАГОВ ОПРОKИДЫВАНИЯ МЕШKА

Установите ось рыча-

гов (1) в выемку на

двух пластинках (2) и

закрепите их на внут-

ренней части опор

мешка (3), при помощи

винтов и гаек (4), вхо-

дящих в оснастку, в

последовательности,

указанной на рисунке.

Подсоедините конец

штока (5) подъемного

поршня к рычагу (6)

при помощи стержня

(7) и установите два

эластичных кольца (8).

Перед установкой мешка на опоры удостоверьтесь в равномер-

ности движения рычагов опрокидывания.

Электрическим управлением

3 4

1 58 7

8 (x 2)

34 4 4
