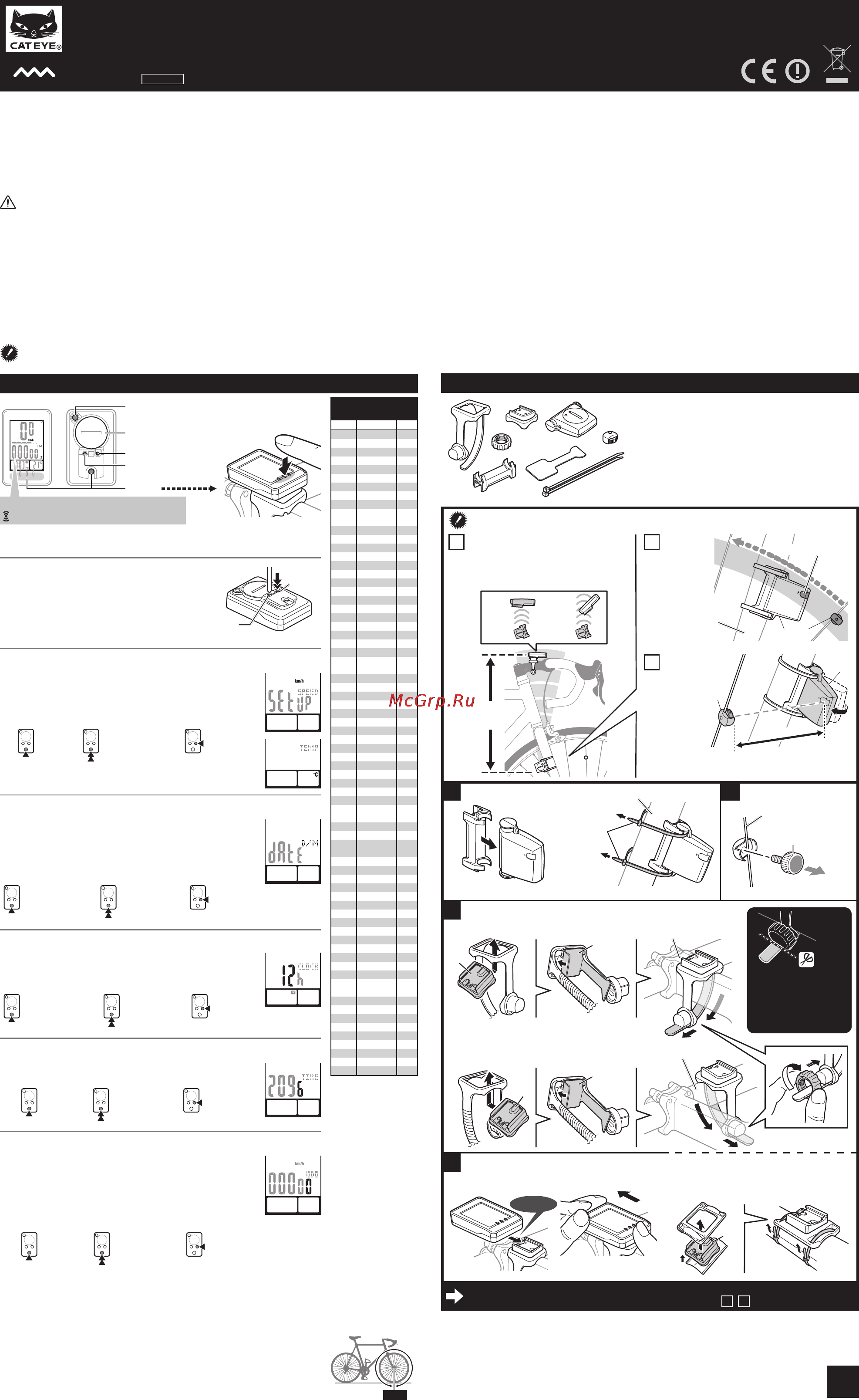

CATEYE

ВЕЛОКОМПЬЮТЕР CC-COM10W

SENSOR ZONE

зона датчика

ЗОНА ДАТЧИКА

5 mm

5 мм

РУС

ВНИМАНИЕ!

Не концентрируйте внимание во время езды на велосипеде на велокомпьютере.•

Установите магнит, датчик и крепеж. Проверяйте время от времени крепление.•

Если ребенок проглотит батарейку, срочно обратитесь к врачу.•

Не оставляйте компьютер на солнце в течение продолжительного времени.•

Не разбирайте компьютер.•

Во избежание поломки не бросайте компьютер.•

При н ажатии кнопки MODE на • компьютере (КП), установленном в крепеже,

Убедитесь, что дисплей надежно закреплен на платформе FlexTight it. Используйте •

специальный инструмент, чтобы не повредить резьбу.

При очистке компьютера, крепежа или сенсора не используйте растворители, бензин и спиртосодержащие растворы.

•

• Температура сенсора предустановлена в компьютере. Если сенсор нагревается под воздействием

прямых солнечных лучей или тепла тела, то температура может показываться не совсем верно.

Утилизируйте батарейки в соответствии с местным законодательством.•

ЖК дисплей может повредиться при использовании увеличительных стекол и линз. •

Беспроводной датчик

избежание помех. При настойке беспроводного датчика, учитывайте следующее:

Сигнал не может быть получен, если расстояние между датчиком и компьютером велико.•

Расстояние получения сигнала может быть сокращено понижением температуры или использованием «слабых» батареек

•

Сигнал может быть получен только тогда, когда задняя сторона компьютера обращена к датчику.

•

Помехи могут стать причиной некорретных данных. При пользовании компьютером избегайте:

Близкого расположения к телевизору, радио, различных моторов,использования в машине или поезде.•

Близкого расположения к железнодорожным переездам и полотнам, телевышкам и радарам.•

Использования вблизи с другими беспроводными устройствами.•

Данное устройство: 1) не может быть причиной создания помех; 2) может реагировать на по-

Модификации

Внесение

каких-либо изменений в оригинальную модификацию устройства влечет за собой лише-

ния пользователя гарантии на данное устройство.

Перед использованием КП вниматльно прочтите инструкцию и храните

ее как справочную литературу.

Установка компьютера на велосипед

Ремешок крепления1

Крепеж2

Гайка3

Датчик4

Магнит5

Пластмассовая прокладка д/датчика6

Пластмассовая прокладка д/крепежа7

Пластмассовые крепежи (x2)8

U.S. Pat. Nos. 5236759/5308419/6957926 Pat./Design Pat. Pending

CCCOM1W-100224 066600950

Таблица соотношения

с диаметром колеса

ETRTO

Tire size

(

)

47-203 12x1.75 935

54-203 12x1.95 940

40-254 14x1.50 1020

47-254 14x1.75 1055

40-305 16x1.50 1185

47-305 16x1.75 1195

54-305 16x2.00 1245

28-349 16x1-1/8 1290

37-349 16x1-3/8 1300

32-369

17x1-1/4

(

369

)

1340

40-355 18x1.50 1340

47-355 18x1.75 1350

32-406 20x1.25 1450

35-406 20x1.35 1460

40-406 20x1.50 1490

47-406 20x1.75 1515

50-406 20x1.95 1565

28-451 20x1-1/8 1545

37-451 20x1-3/8 1615

37-501 22x1-3/8 1770

40-501 22x1-1/2 1785

47-507 24x1.75 1890

50-507 24x2.00 1925

54-507 24x2.125 1965

25-520 24x1

(

520

)

1753

24x3/4

Tubuler

1785

28-540 24x1-1/8 1795

32-540 24x1-1/4 1905

25-559 26x1

(

559

)

1913

32-559 26x1.25 1950

37-559 26x1.40 2005

40-559 26x1.50 2010

47-559 26x1.75 2023

50-559 26x1.95 2050

54-559 26x2.10 2068

57-559 26x2.125 2070

58-559 26x2.35 2083

75-559 26x3.00 2170

28-590 26x1-1/8 1970

37-590 26x1-3/8 2068

37-584 26x1-1/2 2100

650C Tubuler

26x7/8

1920

20-571 650x20C 1938

23-571 650x23C 1944

25-571

650x25C

26x1

(

571

)

1952

40-590 650x38A 2125

40-584 650x38B 2105

25-630 27x1

(

630

)

2145

28-630 27x1-1/8 2155

32-630 27x1-1/4 2161

37-630 27x1-3/8 2169

18-622 700x18C 2070

19-622 700x19C 2080

20-622 700x20C 2086

23-622 700x23C 2096

25-622 700x25C 2105

28-622 700x28C 2136

30-622 700x30C 2146

32-622 700x32C 2155

700C

Tubuler

2130

35-622 700x35C 2168

38-622 700x38C 2180

40-622 700x40C 2200

42-622 700x42C 2224

44-622 700x44C 2235

45-622 700x45C 2242

47-622 700x47C 2268

54-622 29x2.1 2288

60-622 29x2.3 2326

L mm

до заводских

отформатируйте КП как указано ниже.

Форматирование

1. Нажмите и удерживайте кнопку MENU

2. Нажмите кнопку AC.

3. Отпустите кнопку AC.

(При этом удерживайте кнопку MENU)

4. Отпустите кнопку MENU.

Выбор скорости и температуры

. “Speed unit”

“Temperature

unit”появятся для выбора.

“km/h”или “mph”для скорости, и

“°C”или “°F для температуры.

Установка даты

Month (Месяц),Date Format(Формат даты)

Нажмите MENU для подтверждения.При установке

Настройка часов

(Показать формат), Hour (Часы), Minute (Минуты).

При выборе 12h, необходимо выставить AM/PM. * ,

Введение данных диаметра покрышки

Введите данные диаметра покрышки в мм.

Соотнесите данные с таблицей данной в инструкции.*

Выставление общей дистанции

введите любое значение и завершите установку.

быть перпендикулярным

к земле.Отметьте землю в

точке соприкосновения пок-

рышки с клапаном. Сдела-

йте один оборот колеса (под

нагрузкой веса велосипеди-

та) по прямой и снова отме-

ть землю вместе соприкос-

новения покрышки, где кла-

пан перпендикулярен сно-

ва земле. Измерьте рассто-

яние в мм. Это и будет на-

иболее точная калибровка

длины окружности колеса.

Подготовка КП к работе

MENU(меню)

Индикатор

MODE

Выбор

установок

Включит

ь D/M или

M/D

,чтобы уве-

личить значение

12h

↔

24h

(AM

↔

PM) или

увеличить значение

Увеличить

значение

Подтверждение

установок

Подтверждение

установок

Включение экрана

(

нажать и держать

)

Включить экран

(

нажать и держать

)

Изменение цифр

(

нажать и держать

)

Включить экран

(

нажать и держать

)

MENUMENU

MODEMODE

MODE

MOD

MODEMODE

Крышка батареи

Нажать

Работа с конпками,

когда КП установлен

на велосипед

MODEMODE

km/h mph (км/ч миль/ч): Скорость

Индикатор сигнала датчика

Установка датчика и магнита

Зазор между

датчиком и

магнитом

5 мм или

меньше.

Магнит

проходит

через зону

датчика.

Зона датчика

вилкой

Магнит может быть установлен на спице в любом месте, если это

удовлетворяет условиям установки, перечисленным выше.

Максимум

70 см

ДА! НЕТ!

Установите датчик

Передняя вилка

Установите датчик как можно выше на переднюю вилку.*

Хорошо

затяните

Установите магнит

На спицу

К зоне датчика

Установите крепление на выносе или руле

Установка крепления на вынос

Вынос

Установка крепления на руль

так, чтобы компьютер находился горизонтально.

Руль

Щелчок

Придерживая рукой,

ше использовать пластмассовые крепежи.

(Опция)

и вперед

Отрезать

Внимание:

Загните край ремеш-

шка крепления во из-

бежание травмы.

Съем/установка компьютера

После установки убедитесь, что компьютер показывает скорость при легком вращении *

переднего колеса. Если скорость не видна, проверьте

поверните маркированный сегмент. Операции с другими сегментами могут

привести к поломке компьютера.

мехи, которые могут стать причиной некорректной работы.

При первом включении КП или сбросе установок

Нажмите и удерживайте MODE

Выбор

Нажмите и удерживайте MODE, появятся Day

(День),

Year

(Год).Нажмите MODE для выбора значения.

действуйте, как показано ниже:

Нажмите и удерживайте MODE, появятся Display Format

Подтверждение

установок

Подтверждение

установок

После процесса форматирования или при работе с новым

можно ввести общую дистанцию с любым значением.

Общая дистанция вводится 5-значным целым числом

в км /милях.

Чтобы начать общую дистанцию с 0, нажмите MENU,

Изменение цифр

(

нажать и держать

)

Увеличить

значение

Подтверждение

установок

Завершение

Тщательно измерьте

длину покрышки ко-

леса(L).Чтобы измере-

ния были точными, ко-

лесо не должно вращать-

ся.Стержень клапана дол-

Датчик спроектирован так, чтобы получать сигнал на расстоянии не более 70см во

Расстояние между компьютером и

датчиком не должно превышать

70 см. Обратная сторона компьютера

должна быть

обращена к датчику.

Рядом с передней

Из-за чувствительности установите крепеж

слегка потяните вверх

Для установки крепежа на рули wing type

и выносы с увеличенным диаметром луч-
