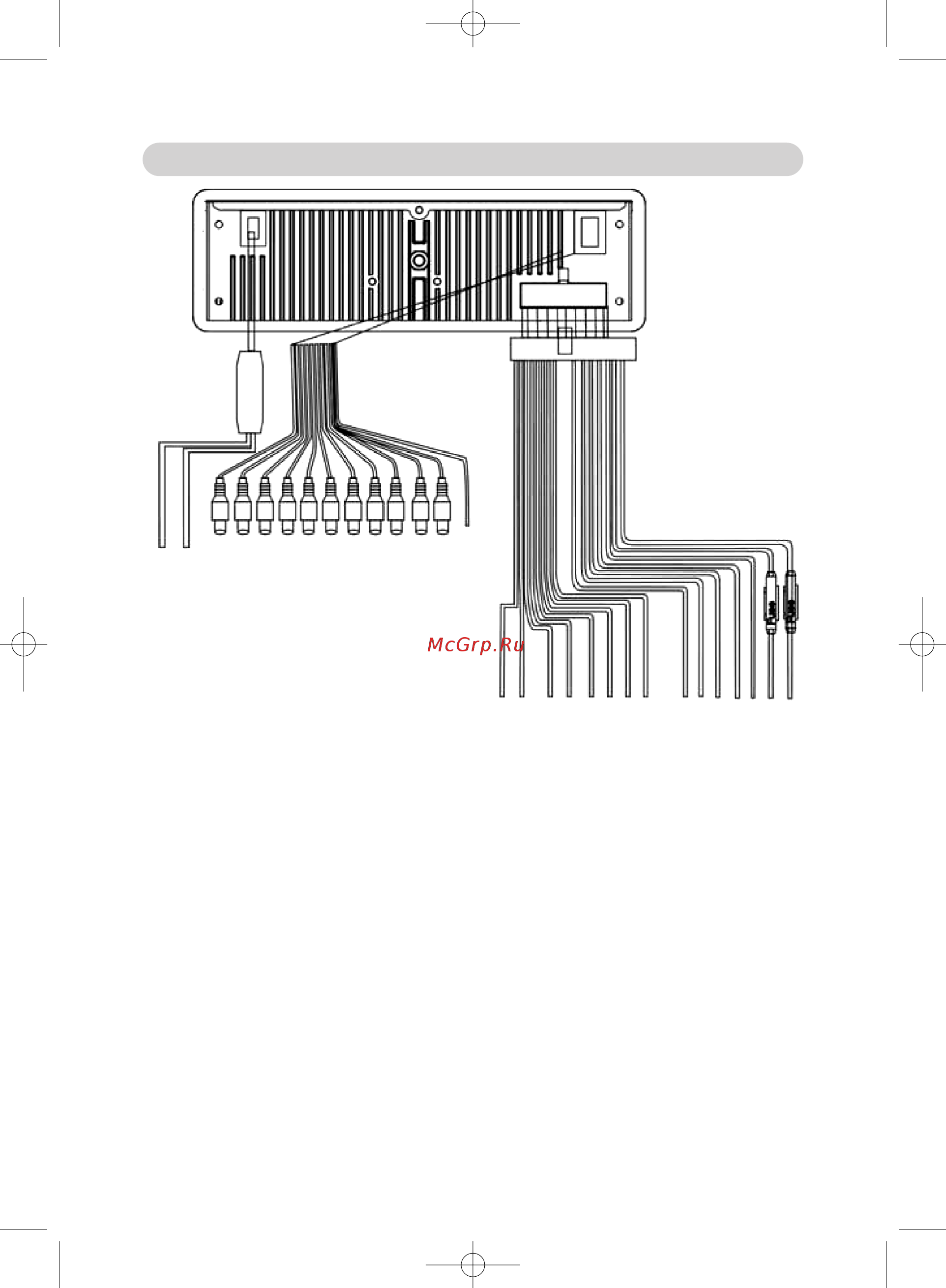

ПОДКЛЮЧЕНИЕ ПРОВОДОВ

Адаптер антенны радиоприемника

Адаптер MINI DIN плеера iPod

Коричневый: аудиовыход FL [Фронтальный левый]

Коричневый: аудиовыход FR [Фронтальный правый]

Серый: аудиовыход RL [Тыловой левый]

Серый: аудиовыход RR [Тыловой правый]

Фиолетовый: аудиовход L [Левый]

Фиолетовый: аудиовход R [Правый]

Черный: видеовход

Черный: видеовыход

Желтый: вход для подключения видеокамеры

Черный: выход на сабвуфер (1)

Черный: выход на сабвуфер (2)

Оранжевый: управление реверсом (вход с высоким активным уровнем)

Чернозеленый: RL– [Тыловой левый –]

Зеленый: RL+ [Тыловой левый +]

Чернофиолетовый: RR– [Тыловой правый –]

Фиолетовый: RR+ [Тыловой правый +]

Белый: FL– [Фронтальный левый +]

Чернобелый: FL+ [Фронтальный левый –]

Серый: FR+ [Фронтальный правый +]

Черносерый: FR– [Фронтальный правый –]

Коричневый: TEL MUTE [Отключение звукового сопровождения при поступлении те

лефонного вызова]

Синий: AUTO ANT CONTROL [Автоматическое управление антенной]

Синебелый: AMP REM [Дистанционное управление усилителем]

Черный: POWER GND [Земля питания]

Розовый: BRAKE [Тормоз]

Красный: ACC+ [Аккумулятор +]

Желтый: BATT [Батарея]
