StarLine CAN20
22
техническое описание
23

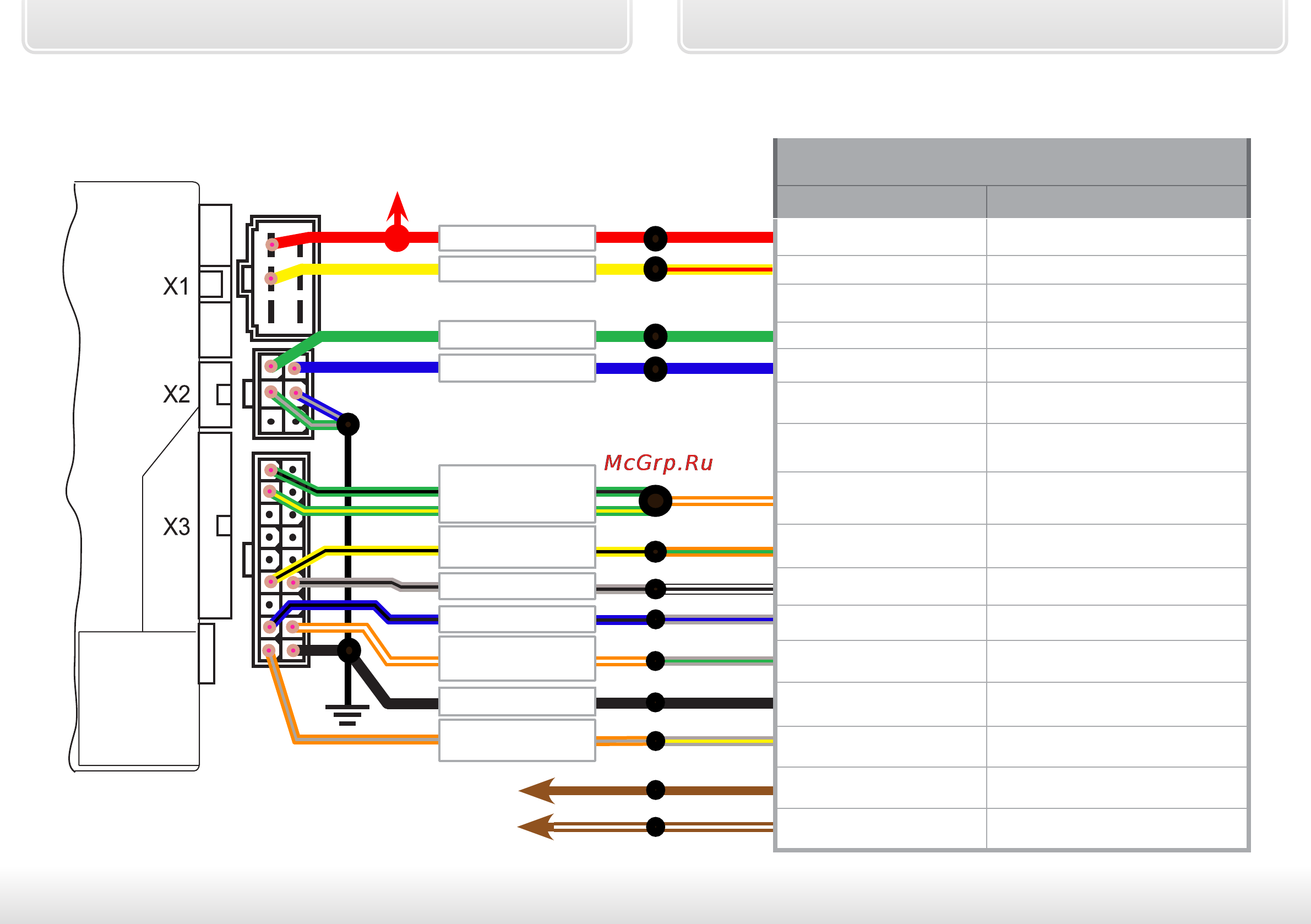

Подключение цепей автосигнализации
B92, B92 FLEX, B92 4x4, А91 к модулю CAN20
+12 В
желтый
зеленый (выход)
синий (выход)
красный
зелено-черный,
зелено-желтый
(выход)
желто-черный
(выход)
серо-черный (вход)
сине-черный (вход)
оранжево-белый
(вход)
черный
оранжево-серый
(вход)
К CAN шине
автомобиля
Модуль CAN20
Цвет провода Назначение
красный питание +12В
желто-красный (выход+) зажигание
зеленый (вход-) закрыть двери
синий (вход-) открыть двери
оранжево-белый (вход+) световые сигналы
оранжево-зеленый
(вход-)
открыть багажник (доп.кан.№1)
бело-черный (выход+) контроль работы двигателя
серо-синий (выход-) кнопки дверей (-)
серо-зеленый (выход-) кнопка багажника (-)
черный корпус
серо-желтый (выход-) кнопка капота (-)
коричневый
CAN _L
коричнево-белый
CAN_H
StarLine B92, B92 FLEX, B92 4x4, A91
