StarLine CAN20
8
техническое описание
9
Оранжево-зеленый провод — Вход (-). Открытие багажника. Подача
импульса на этот вход модуля позволяет открыть крышку багажника
(для использования этого входа багажник хотя бы один раз должен
быть открыт вручную).
Оранжево-зеленый провод — Вход (+). Включение указателей поворота.
Подача импульса на этот вход позволяет мигнуть указателями
поворота. На некоторых автомобилях, в силу их конструктивных
особенностей, возможно неравномерное мигание ламп при
равномерной подаче импульсов.
Серо-желтый провод — Выход концевика капота(-).
Внимание: При использовании выходов «Педаль тормоза» и «Стояночный
тормоз» необходимо иметь ввиду, что сигнал по CAN шине об активации
этих выходов приходит только при включенном зажигании!!!
При выключенном зажигании сигнал на этих выходах соответствует
состоянию: стояночный тормоз — не затянут, педаль тормоза — не нажата.
Подключение цепей питания
Для подключения цепей питания используются два провода: +12В
(красный провод) и «Масса» (черный провод).
В первую очередь подключите провод массы модуля.
Для подключения к массе черного провода рекомендуется
использовать штатный болт или гайку массы. При этом на провод
необходимо обжать клемму под соответствующий диаметр крепежа.
Запрещается подключать провод «масса» к кузову с помощью самореза.
Если подключение к массе произведено под капотом, то рекомендуется
обработать место соединения антикоррозийным составом.
Для подключения +12 В (красный провод) необходимо выбрать штатный
провод питания монтажного блока, блока управления оборудованием
(BCM) или автосигнализации.
Все подключения выполняются методом «скрутка-пайка».
Подключение к CAN шине автомобиля
Подключение коричнево-белого (CAN-H) и коричневого (CAN-L)
проводов можно организовать в любом месте к CAN шине автомобиля.
Модуль может быть подключен как 2-мя, так и 1-м проводом
в зависимости от автомобиля (подробнее смотри программу
«Integrator»).
Все подключения выполняются методом «скрутка-пайка».
Программируемые функции модуля
Кнопка программирования
Для программирования CAN модуля используется кнопка
программирования, расположенная на лицевой стороне
модуля. Кроме того, для программирования модуля может быть
использована заводская кнопка автомобиля (см. стр. 18).

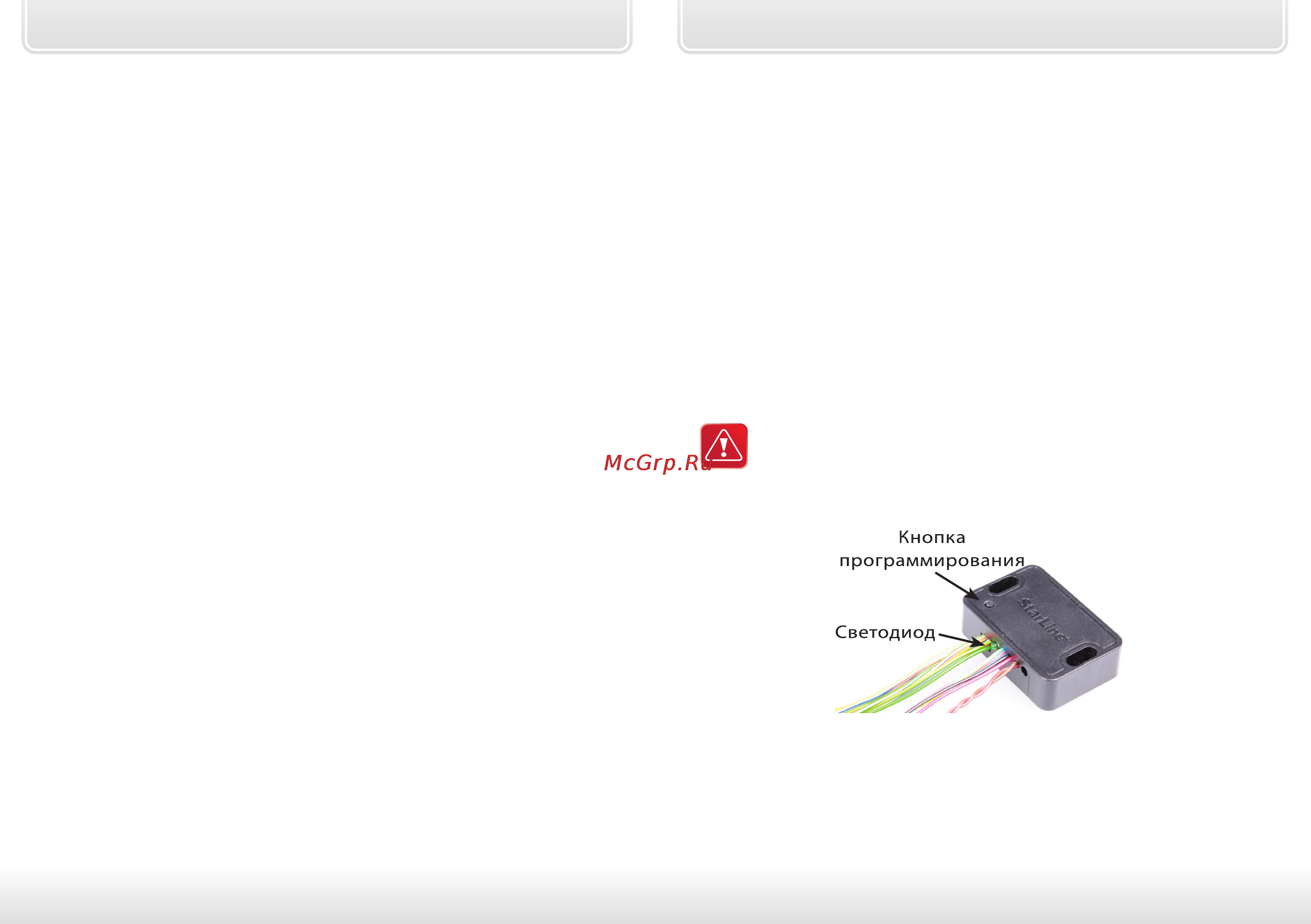

Рис.2 Расположение кнопки программирования
и светодиода на корпусе модуля
