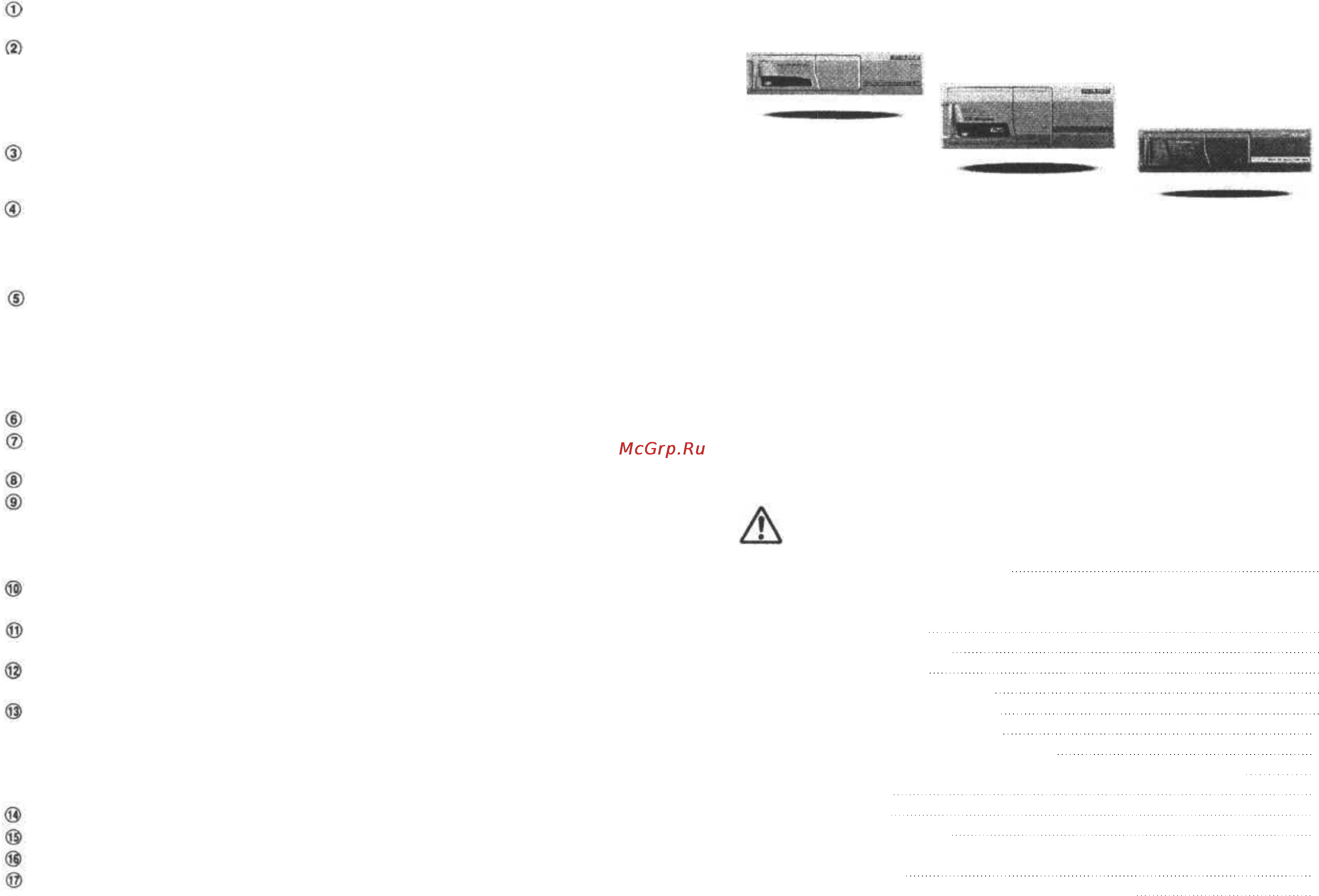

Гнездо антенны
Соедините с прилагаемым антенным ISO штекером.
Входной провод аудио прерывателя (Розовый / Черный)
Подсоедините этот провод к выходу аудио интерфейса радиотелефона, с помощью
которого обеспечивается закорачивание на массу при получении телефонного
вызова. При подсоединении устройства, снабженного прерывателем, громкость
системы автоматически приглушается при получении с данного устройства
прерывающего сигнала.
Провод дистанционного включения (Синий/Белый)
Соедините этот провод с проводом дистанционного включения вашего усилителя
мощности или процессора сигналов.
Провод прерывания питания (Зажигание) (Красный)
Подсоединяйте этого провод к открытому зажиму блока плавких предохранителей
автомобиля или к любому другому неиспользуемому источнику питания,
обеспечивающему (+) 12 В, только при включенном зажигании или положении
аудио доступа.
Провод к автоматической антенне (Синий)
Подсоедините этот провод к зажиму +В вашей автоматической антенны (если
имеется)
ПРИМЕЧАНИЕ:
Этот провод предназначен только для управления автоматической антенны
автомобиля. Не используйте его для включения усилителя мощности, процессора
сигналов и т.п.
Патрон плавкого предохранителя (15А)
Провод питания (Желтый)
Подсоедините этот провод к положительной (+) клемме аккумуляторной батареи.
Разъем питания ISO
Провод заземления (Черный)
Подсоедините этот провод к качественному заземлителю на шасси автомобиля.
Удостоверьтесь, что в точке подсоединения провод соприкасается с неокрашенной
металлической поверхностью и что подсоединение выполнено надлежащим
образом, с использованием прилагаемого металлического шурупа.
Разъем для подключения интерфейсного блока дистанционного управления
Для подсоединения к интерфейсному блоку дистанционного управления.
RCA разъемы для подсоединения выходов тыловых динамиков / сабвуфера
Красный - правый, белый - левый
DIN разъем
Соедините этот разъем с DIN разъемом на чейнджере компакт-дисков.
Кабель - усилитель DIN
ПРИМЕЧАНИЕ:
Более ранние модели чейнджеров компакт-дисков Alpine выпускались со
стандартными DIN разъемами прямого типа. В тех случаях, где разъемы L - типа
могут упростить процедуру установки, можно использовать адаптер 4970 Аlрinе
(приобретается отдельно).
Разъем питания
ISO разъем (выход динамика)
К выходу левого тылового (+) динамика (Зеленый)
К выходу левого тылового (-) динамика (Зеленый/Черный)
Чейнджер компакт-
дисков для TDM-7590R
СНА-1214
CHM-S620
Благодаря чейнджерам компакт-дисков от Alpine вы получите
дополнительное наслаждение!
Больше музыкальных произведений, больше музыкальных стилей, больше
удобств.
Чейнджеры компакт-дисков Alpine значительно обогащают выбор музыкальных
произведений для вашей автомобильной аудио системы. Управление всеми моделями
чейнджеров может осуществляться с головных устройств Alpine, при этом гарантируется
высокое качество воспроизведения звука. CHA-S624 представляет собой
высококачественный чейнджер на 6 дисков с новым преобразователем М DAC,
совместимый с Ai-NET, снабженный оптическим цифровым выходом, памятью на 150
дисков и CD-текстом. СНА-1214, совместимый с Ai-NET, вмещает 12 дисков. СНМ-
S620 с шиной M-Bus - сверхкомпактный чейнджер на 6 дисков.
