РАЗМЕРЫ ЛИЦЕВОЙ ПАНЕЛИ
Ширина 170мм
Высота 46 мм
Глубина 19 мм
Примечание: В соответствии с проводимой политикой постоянного
усовершенствования технических характеристик и дизайна, возможно внесение
изменений без предварительного уведомления.
Срок службы магнитолы - 5 лет.
Перед тем, как вы будете устанавливать и подсоединять данный аппарат,
пожалуйста, внимательно ознакомьтесь с содержанием страниц 5-7 данного
руководства.
ВНИМАНИЕ
ВЫПОЛНЯЙТЕ ВСЕ ПОДСОЕДИНЕНИЯ ПРАВИЛЬНО.
Неправильные подсоединения могут явиться причиной возгорания или выхода системы
из строя.
УСТАНАВЛИВАЙТЕ СИСТЕМУ ТОЛЬКО В АВТОМОБИЛЯХ С 12 В
ОТРИЦАТЕЛЬНЫМ (-) ЗАЗЕМЛЕНИЕМ.
(В случае сомнений проконсультируйтесь у вашего дилера).
Невыполнение этого требования может стать причиной возгорания и т.п.
ПЕРЕД ПОДКЛЮЧЕНИЕМ ОТСОЕДИНИТЕ КАБЕЛЬ ОТ ОТРИЦАТЕЛЬНОЙ (-)
КЛЕММЫ АККУМУЛЯТОРНОЙ БАТАРЕИ.
Невыполнение этого требования может стать причиной поражения электрическим током
или травмы, полученной вследствие короткого замыкания.
НЕ ДОПУСКАЙТЕ СОЕДИНЕНИЙ ВНАХЛЕСТКУ ЭЛЕКТРИЧЕСКИХ КАБЕЛЕЙ.
Никогда не оголяйте изоляционную оплетку электрических кабелей для подачи питания
на другие устройства. В этом случае может быть превышена предельно допустимая
нагрузка по току, в результате чего возможно возгорание или поражение электрическим
током.
ПРИ РАССВЕРЛИВАНИИ ОТВЕРСТИЙ НЕ ПОВРЕДИТЕ ТРУБКИ ИЛИ ПРОВОДКУ.
При рассверливании отверстий в шасси автомобиля для установки системы, примите
необходимые меры предосторожности, чтобы не повредить трубки, систему подачи
топлива, баки или электрическую проводку. Невыполнение этого требования может
привести к возгоранию.
НЕ ИСПОЛЬЗУЙТЕ БОЛТЫ ИЛИ ГАЙКИ ТОРМОЗНОЙ ИЛИ РУЛЕВОЙ СИСТЕМ ДЛЯ
ВЫПОЛНЕНИЯ ЗАЗЕМЛЕНИЙ.
НИКОГДА не используйте болты или гайки, установленные в тормозной или рулевой
системах, а также баках автомобиля, для выполнения мотнажных операций и
заземлений. В противном случае может выйти из строя система управления
автомобилем или произойти возгорание.
32

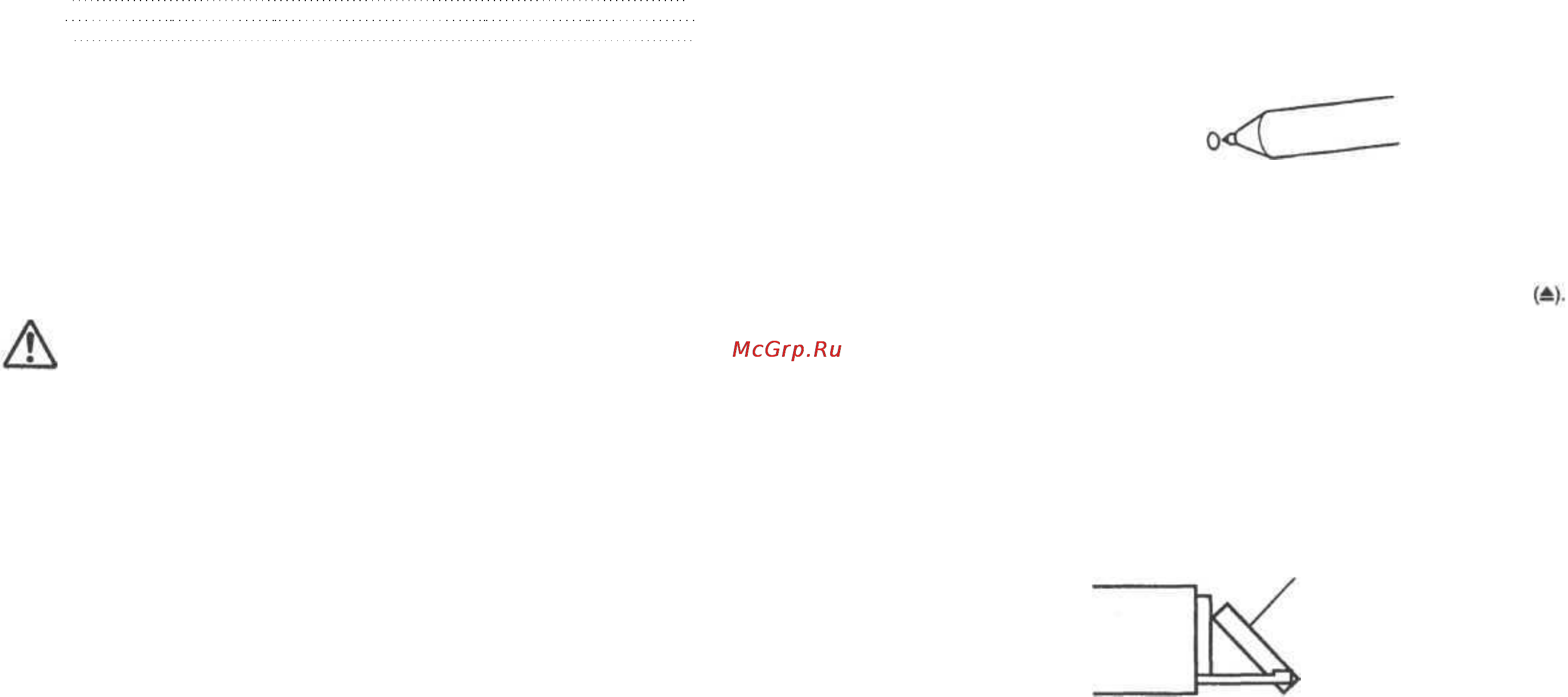

Инициализация системы
Сразу же после установки устройства или подключения его к автомобильному
аккумулятору необходимо выполнить процедуру инициализации вашего устройства.
Для этого нажмите кнопку RESET, используя для этого шариковую ручку или любой
другой заостренный предмет.
Включение и выключение питания
1 Для включения аппарата нажмите кнопку "POWER" на передней панели.
ПРИМЕЧАНИЕ:
Аппарат можно включить нажатием любой кнопки, кроме кнопки
Уровень громкости постепенно увеличивается до значения, установленного перед
выключением аппарата.
Для выключения аппарата нажмите и удерживайте не менее 3-х секунд кнопку "POWER".
ПРИМЕЧАНИЕ:
При первом включении аппарата уровень громкости принимает значение 12 и в
режиме тюнера вводится в действие функция ВВЕ.
Регулировка угла наклона дисплея
Откидывающийся дисплей
Откидывающийся дисплей может быть установлен под 3-мя различными углами
наклона, в зависимости от предпочтений пользователя.
1 Отрегулируйте угол наклона откидывающегося дисплея, нажимая кнопку ANGLE.
ПРИМЕЧАНИЯ:
• Дисплей закрывается через 30 сек. после выключения зажигания автомобиля.
• Угол наклона дисплея сохраняется в памяти аппарата. Таким образом, при
повторном включении аппарата не требуется заново устанавливать выбранный
угол наклона.
ВНИМАНИЕ:
Во избежание получения травмы или поломки аппарата, при открытии или закрытии
дисплея держите руки или другие предметы как можно дальше от аппарата. Задняя
стенка откидывающегося дисплея при нормальных условиях эксплуатации сильно
нагревается, однако это не является неисправностью. Не касайтесь задней стенки
дисплея.
