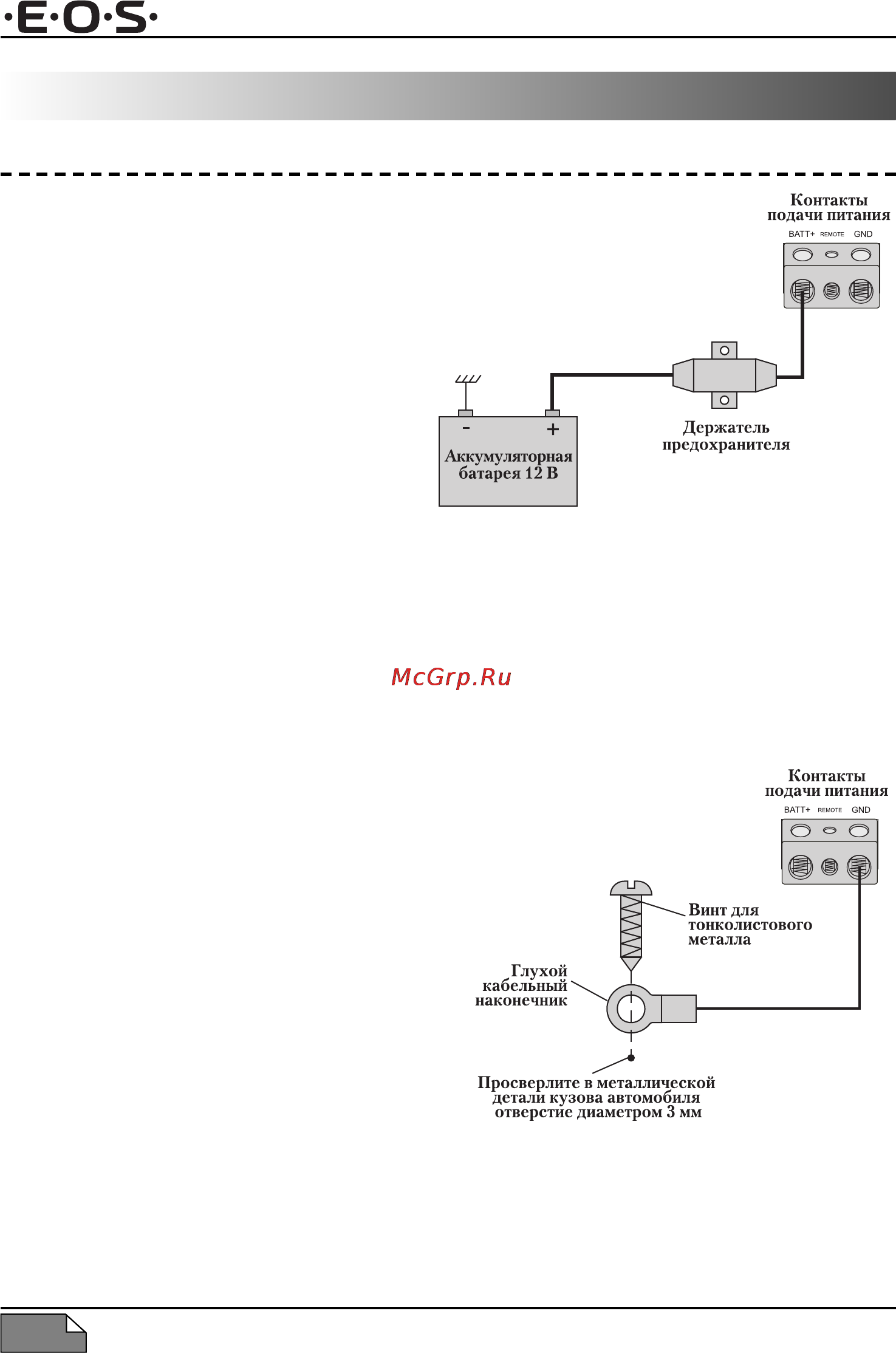

Разъем подачи питания (+12 В)

Для подключения усилителя к аккумуляторной батарее автомо

биля используйте кабель сечением не менее 21 мм

(4 AWG),

в разрез провода как можно ближе к плюсовой

клемме аккумуляторной батареи

установите держатель предохра

нителя. Для подсоединения про

вода к плюсовой клемме батареи

используйте глухой кабельный

наконечник. Для предотвращения

коррозии обработайте предохра

нитель силиконовой смазкой.

Подключите идущий от аккумуляторной батареи автомобиля кабель к контакту

+12 В на усилителе. Если используется кабель не толще 21 мм

(4 AWG), его

можно вставить непосредственно в колодку контакта. В том месте, где кабель

проходит через металлическую перегородку, разделяющую отсек двигателя и са

лон автомобиля, или в других местах, где кабель может быть поврежден, обяза

тельно используйте резиновую втулку или изоляционную трубку.

Контакт заземления (GND)

Соедините этот контакт с метал

лической деталью кузова авто

мобиля («массой»). Для обеспе

чения хорошего электрического

соединения необходимо очис

тить место соединения от грязи

и краски до голого металла.

Для того чтобы очистить металл,

воспользуйтесь проволочной

щеткой, скребком или шкуркой.

После соединения обработайте

место соединения силиконовой

смазкой или закрасьте.
