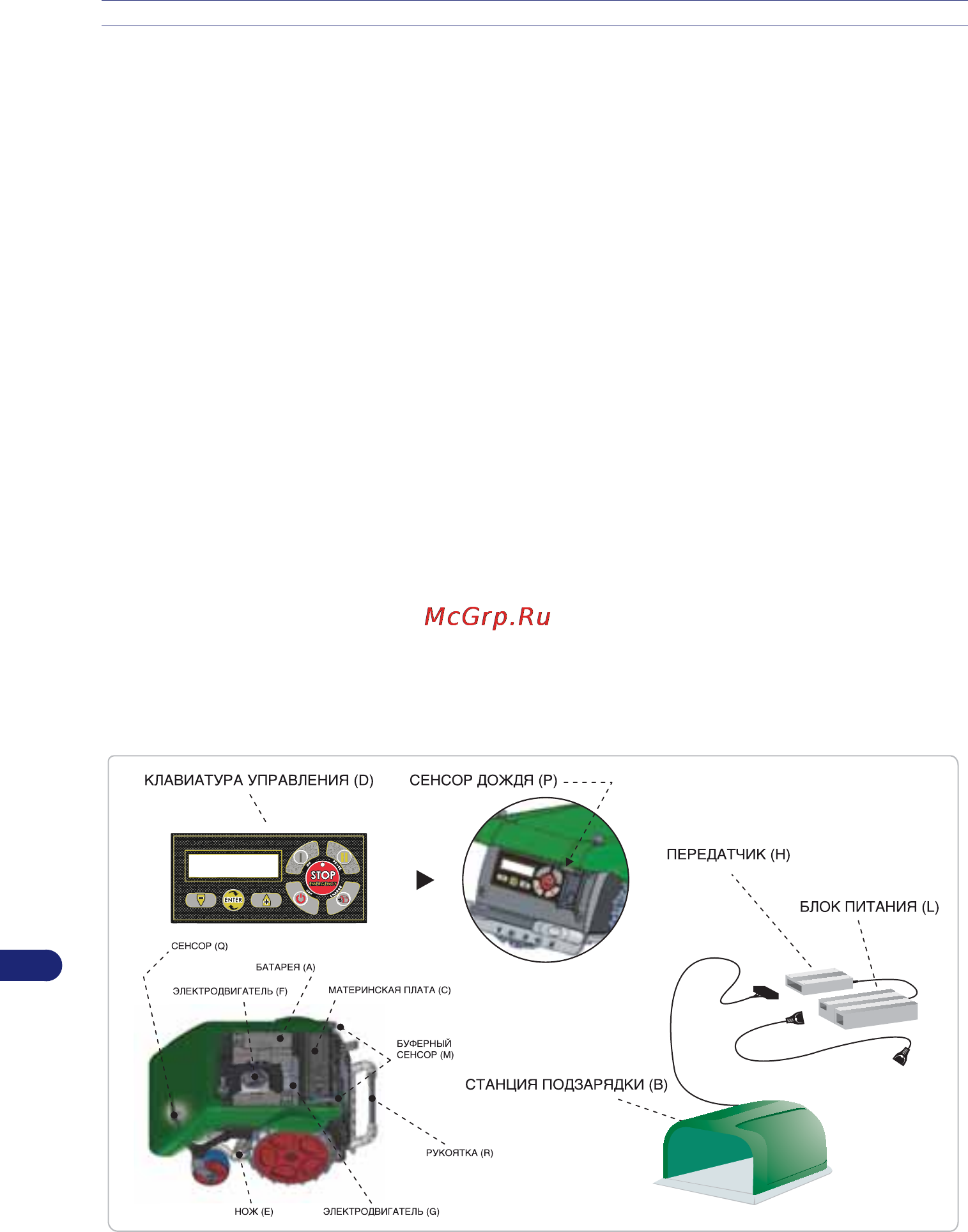

ОСНОВНЫЕ КОМПОНЕНТЫ
A – Батарея: питает приводные электромоторы. Робот поставляется с одной или двумя
литиевыми батареями с гарантированным долгим сроком службы.
В – Станция подзарядки: используется для подзарядки и сохранения заряда батареи (А).
C – Материнская плата: управляет функциями газонокосилки.
D – Клавиатура управления: используется для установки и демонстрации режимов работы.
E – Нож: срезает траву.
F – Электродвигатель: приводит в движение нож (Е).
G – Электродвигатель: приводит в движение правое и левое колесо.
H – Передатчик: передает сигнал на ограничительный провод.
L - Блок питания: используется для подзарядки или поддержания заряда батареи.
M – Буферный сенсор: реагирует на приближение к препятствию высотой более 10 см и
заставляет сменить
направление.
Р – Сенсор дождя: реагирует на дождь и дает команду к возвращению на станцию
подзарядки.
Q – Сенсор: реагирует на ограничительный провод и позволяет произвольно сменить
направление.
R – Рукоятка: используется для подъема и перемещения робота.
