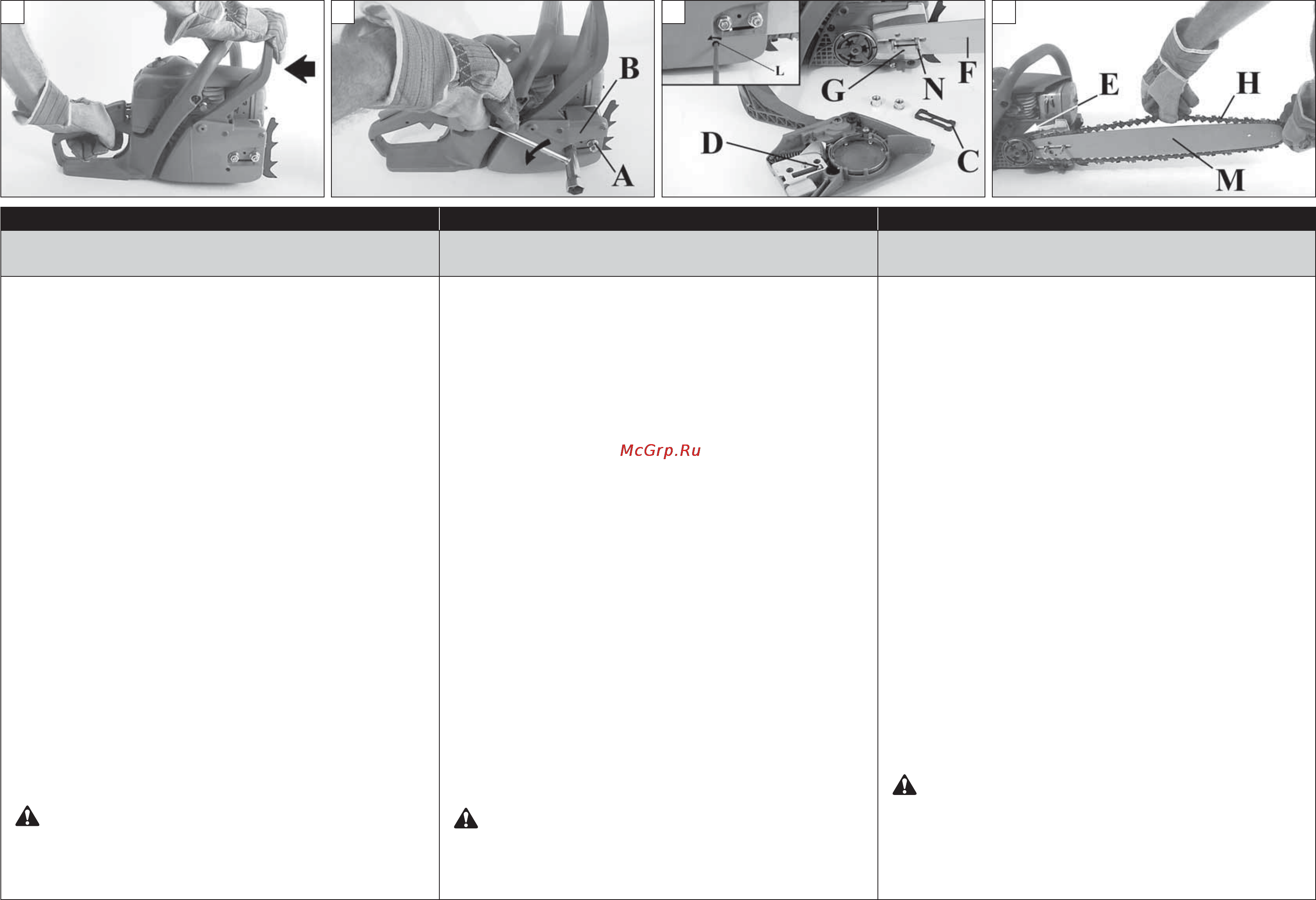

MONTAGEM DA BARRA E CORRENTE
ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ ΑΛΥΣΙΔΑΣ
TESTERENİN VE ZİNCİRİN TAKILMASI
- Puxe a proteção (Fig.1) no sentido da pega anterior para
verificar que o freio da corrente não esteja inserido.
- Tire as porcas (A) e desmonte o carter cobre-corrente
(B, Fig.2).
- Elimine a espessura de plástico inserida sobre os
prisioneiros da barra (C, Fig.3).
- Leve a lingueta tensor de corrente (D, Fig. 3) até o limite
de curso, desparafusando totalmente o parafuso tensor
de corrente (L).
- Introduza a barra (F, Fig. 3) sobre os prisioneiros (N).
- Monte a corrente (H, Fig. 4) dentro do pinhão (E) e
da guia da barra (M). Faça atenção com o sentido de
rotação da corrente (Fig.6).
- Apoie o cárter cobre-corrente, introduzindo-o no próprio
alojamento e, mantendo-o pressionado contra a barra,
enrosque o parafuso tensor de corrente (L, Fig. 5), até
que o pinhão (D, Fig. 3) entre no furo (G) da barra.
- Monte o carter cobre-corrente e as relativas porcas sem
apertá-las.
- Esticar a corrente por meio do parafuso tensor de
corrente (L, Fig.5).
- Apertar definitivamente as porcas de fixação do carter
cobre-corrente mantendo elevada a ponta da barra
(Fig. 7). A corrente deve ser regulada de modo que fique
bem esticada e possa escorrer facilmente com a força da
mão (Fig.8).
- A corrente está regulada na justa tensão quando for
possível elevar alguns milímetros puxando-a para cima
(Fig.8).
ATENÇÃO - Controle várias vezes a
tensão da corrente durante o uso diário da
motoserra. Utilize sempre luvas de proteção.
− Τραβηξτε την προστασια (Εικ.1) προς το εμπροσθιο χερουλι,
για να σιγουρευτειτε οτι δεν λειτουργει το φρενο της
αλυσιδας.
− Βγαλτε τα παξιμαδια (Α) και αποσυναρμολογηστε το καρτερ
(προστατευτικο) της αλυσιδας (Β, Εικ.2).
− Αφαιρεστε το πλαστικο παχος που ειναι τοποθετημενο στις
βιδες της μπαρας (C, Εικ. 3).
− ªÂÙ∙ÎÈÓ‹ÛÙ ÙËÓ Î∙ÛÙ¿ÓÈ∙ Ù¿Ó˘ÛË̃ ∙Ï˘Û›‰∙̃ (D, ∂ÈÎ.3)
̂̃ ÙÔ Ù¤ÚÌ∙ ÙË̃ ‰È∙‰ÚÔÌ‹̃, Í‚ȉÒÓÔÓÙ∙̃ ÙÂÏ›̂̃ ÙË
‚›‰∙ Ù¿Ó˘ÛË̃ ∙Ï˘Û›‰∙̃ (L).
− Βαλτε την λαμα (F, Εικ. 3) στις βιδες ετσι ωστε (N).
− Μονταρετε την αλυσιδα (Η, Εικ. 4) μεσα στο κυλινδρο της
λαμας (Μ). Προσεξτε την φορα περιστροφης της αλυσιδας
(Εικ. 6).
− ∞ÎÔ˘Ì‹ÛÙ ÙÔ ÚÔÛÙ∙Ù¢ÙÈÎfi Î¿Ï˘ÌÌ∙ ∙Ï˘Û›‰
∙̃,
ÙÔÔıÂÙÒÓÙ∙̃ ÙÔ ÛÙËÓ ÂȉÈ΋ ˘Ô‰Ôˉ‹ Î∙È, Ȥ˙ÔÓÙ∙̃
¿Ó̂ ÛÙËÓ Ì¿Ú∙, ‚ȉÒÛÙ ÙË ‚›‰∙ Ù¿Ó˘ÛË̃ ∙Ï˘Û›‰∙̃
(L, ∂ÈÎ.5), ¤̂̃ fiÙÔ˘ Ë Î∙ÛÙ¿ÓÈ∙ (D, ∂ÈÎ.3) ÂÈÛ¤ÏıÂÈ ÛÙËÓ
˘Ô‰Ôˉ‹ (G) ÙË̃ Ì¿Ú∙̃.
− Μονταρετε το καρτερ (προστατευτικο) της αλυσιδας και τα
σχετικα παξιμαδια και σφιξτε τα.
− Τεντωστε την αλυσιδα μεσω της βιδας τασης της αλυσιδας
(L, Εικ.5).
− Σφιξτε τα παξιμαδια σταθεροποιησης του καρτερ
(προστατευτικο) της αλυσιδας, κρατωντας σηκωμενη την
ακρη της λαμας (Εικ.7). Η αλυσιδα θα πρεπει να ρυθμιστει,
ετσι ωστε να ειναι καλα τεντωμενη και να μπορει να
ολισθαινει με την δυναμη του χεριου (Εικ.8).
− Η αλυσιδα ειναι ρυθμισμενη στην σωστη ταση, εαν
ανασηκωνεται λιγα χιλιοστα οταν την τραβατε πος τα πανω
(Εικ.8).
ΠΡΟΣΟΧΗ − Ελεγχετε συχνα την ταση της αλυσιδας,
κατα την καθημερινη λειτουργια του αλυσοπριονου.
Χρησιμοποιητε παντα προστατευτικα γαντια.
- Freni ön safa doğru çekerek zincir freninin devrede olup
olmadığını kontrol edin (Şekil 1).
- Testere somunlarını (A) ve zincir kapağını (B) çıkarın
(Şekil 2).
- Testere civatalarından (C) plastik pulu çıkarıp atın
(Şekil 3).
- Zincir gergisi kilit mandalını sonuna kadar getirmek için
(D, Şek.3) vida zincir (L) gergisini tamamen sökme.
- Testereyi (F, Şekil 3) civatalara takın (N).
- Zinciri (H) (Şekil 4) zincir dişli çarkının (E) hızlandırma
halkasına ve sonra da testerenin yivlerine (M) geçirin.
Zincirin doğru yönde dönüp dönmediğini kontrol edin
(Şekil 6).
- Karter zincir muhafazasını desteklemek için, yerine uygun
olarak yerleştirip çubuğa karşı basılı tutun, kilit mandalı
(D, Şek.3) çubuğun deliğine (G) girecek şekilde zincir
gergisi vidasını tekrar sıkılaştırın (L, Şek.5).
- Zincir kapağını takın. Somunları takın ama sıkıştırmayın.
- Zincir gerdirme vidasıyla (L) zincir gerginliğini ayarlayın
(Şekil 5).
- Testerenin ucunu kaldırarak zincir kapağının somunlarını
sıkın (Şekil 7). Zincir gergin olmalı ama elle rahatça
çevrilebilmelidir (Şekil 8).
- Zincir birkaç milimetre kadar çekilebildiğinde zincir
gerginliği doğru demektir (Şekil 8).
DİKKAT: Zincir gerginliğini sık sık kontrol edin.
Daima eldiven giyin.
