• Instrukcja obstugi 1
• Owner s instructions 1
• Scc c6403p 1
• Smartdome camera 1
• Important safety instructions safety precautions 2
• Warning 2
• Caution 3
• Fcc statement 3
• Appendix scc c6403p product specifications 4
• Are the chapter summaries 4
• Before usage 4
• Before usage table of contents 4
• Chapter 1 4
• Chapter 1 scc c6403p overview 4
• Chapter 2 4
• Chapter 2 scc c6403p installation 4
• Chapter 3 setup menu overview 4
• Chapters 4
• Contains 4
• Explains the installation 4
• From a simple introduction of the control locations and functions of 4
• Includes a brief introduction 4
• Installation environment requirements 4
• It contains all the instructions needed to use the scc c6403p 4
• Of the functions performed in each submenu 4
• Of the scc c6403p part names and functions and switch 4
• Presents the structure of the 4
• Procedures of the scc c6403p and provides preparation and 4
• Product specifications of the scc c6403p in itemized categories 4
• Read the instruction manual before using 4
• Settings 4
• Setup menu for the scc c6403p including a detailed explanation 4
• The instructional manual is best used when read from beginning 4
• The most frequently used feature in the scc c6403p would be 4
• The scc c6403p setup menu 4
• The scc c6403p setup menu is explained in detailed in 4
• The scc c6403p to installation methods in the set up menu 4
• This is a basic instruction manual for the scc c6403p user 4
• To end but for users wanting to read only the part they need here 4
• User who has used similar cameras before to the general user to 4
• We recommend all users of the scc c6403p from the advanced 4
• And show main functions locations of control and switch 5
• Chapter 1 scc c6403p overview 5
• In this chapter we will briefly introduce the scc c6403p 5
• Product specifications 5
• Setting 5
• Scc c6403p introduction locations of control 6
• Adapter connection 7
• Externa 7
• Scc c6403p adapter board 7
• Allocate up to 255 addresses by using sw701 to set the 3rd digit sw702 8
• As it is shown in the structure map when controller and rs 422a rs 8
• Assigned the same address in the network 8
• Baud rate setting 8
• Bottom view 8
• Camera address setup 8
• Ex in case of camera address 1 see the following figure for setup 8
• Initial setting 8
• Is connected it should be terminated according to the cable feature 8
• Lowest 8
• Of impedance on the each end of the transmitting line to transfer the 8
• R a communication error may occur if you connect multiple cameras that are 8
• Setting communication protocol 8
• Setting rs 422a rs 485 termination 8
• Signals in long distance by controlling the reflection of the signals to the 8
• Termination 8
• Termination using numbers 1 and 2 pin turn to on and it will be terminated 8
• The 2nd digit and sw703the 1st digit 8
• The factory default setting is set to 9600bps 8
• Use number 1 4 pin of sw704 to set communication protocol 8
• Use pin 5 and 6 of sw704 8
• Use sw701 sw702 or sw703 for camera address setup you may 8
• Before installing 9
• Chapter 2 scc c6403p installation 9
• Checking package contents 9

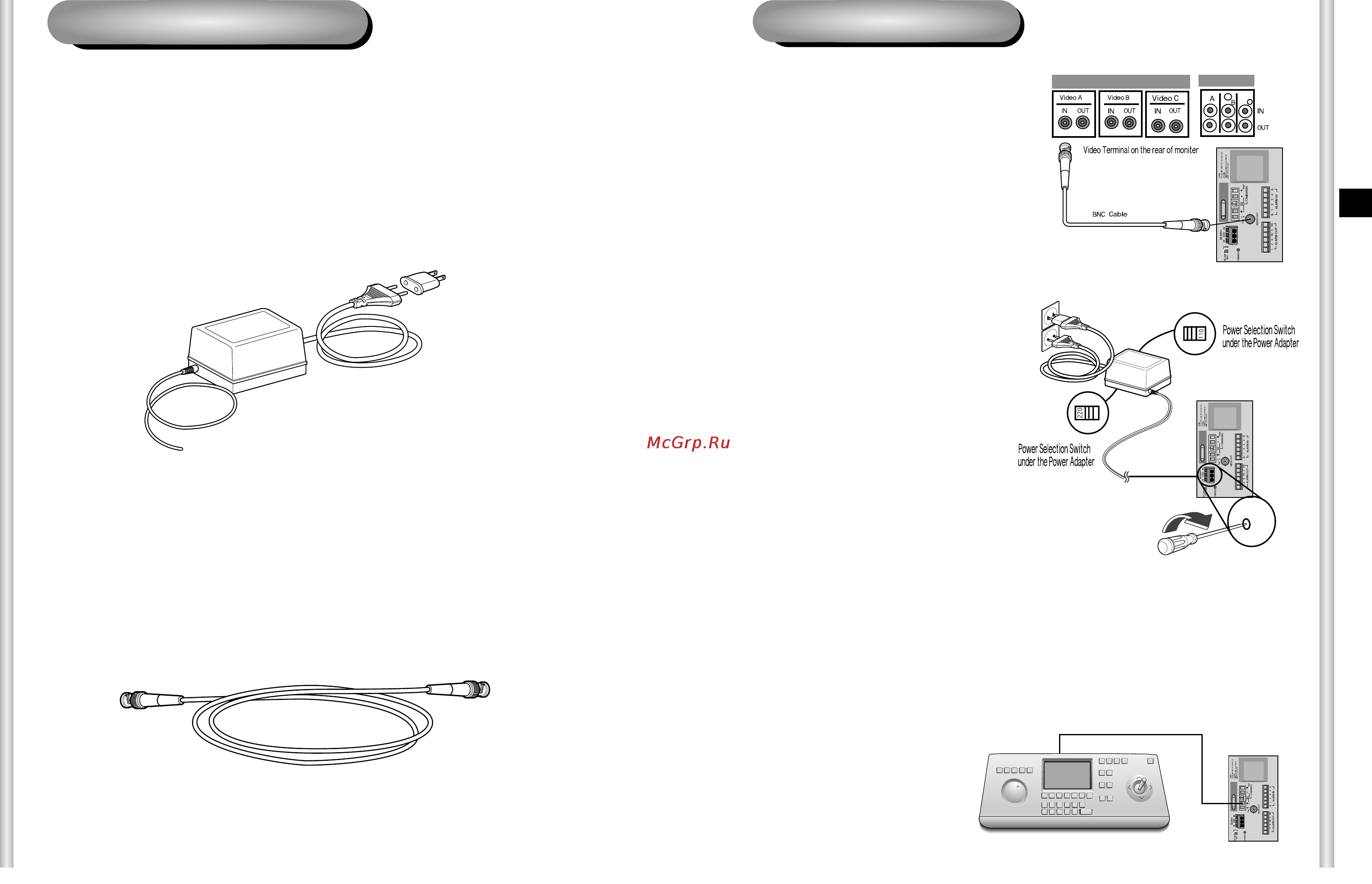

• Power adapter cable 10
• Preparing the cables cable connection 10
• Video cable 10
• Installation precautions 11
• Installing scc c6403p 11
• Separately sold products for installation 11
• Installing the camera 12
• Chapter 3 setup menu overview 13
• Structure of the setup menu 14
• T t t t t t t t 14
• Alphanumeric characters along with several special characters 15
• Camera id 15
• Camera id to on and press enter you will see the sub screen for 15
• Camera set menu 15
• Deciding on the id of the scc c6403p the camera id can have up to 20 15
• Defined 15
• If the power is turned off after preset auto pan scan 15
• In case of use up down left right enter key for menu 15
• In the v sync menu vertical synchronization can be selected the 15
• Means there are sub menus 15
• Menu selection screen like will be displayed and you will be able to 15
• Mode made by clock inside the scc c6403p and line mode adjusting 15
• Much phase as you want 15
• On the connected monitor on the camera set menu screen select 15
• Password 15
• Pattern function is activated and no other control is made camera will do the same function after the power is turned on 15
• Press enter 15
• Screen by using the location submenu 15
• Screen will be displayed 15
• Select line and press enter you will see the line lock submenu 15
• Set up menu by pressing up down left right enter key 15
• Setup in case of type in the 4 digit password first if correct the 15
• The assigned camera id may be positioned to any desired location on the 15
• The camera id menu assigns an id to the scc c6403p to be displayed 15
• Undefined 15
• Use the controller to press the menu selection key and the following 15
• V sync 15
• Vertical synchronization signal supported by the scc c6403p is the i nt 15
• Vertical synchronization to the exterior power frequency 15
• Where you can adjust the phase of the line lock 15
• You can use the phase menu of the line lock submenu to assign as 15
• And white camera 16
• Auto select to automatically switch between the color mode and bw 16
• Burst off the color burst signal is not output 16
• Burst on off will appear 16
• Burst on the color burst signal is output together with black and white 16
• Bw level and duration will appear 16
• Bw the ir filter is off and the screen is black and white 16
• By switching to the bw mode but in bright light conditions the ir 16
• Caution if you use an infrared light source while in auto mode auto 16
• Color bw 16
• Color the ir filter is on and the screen is normal you can press the 16
• Composite video signal 16
• Duration set the holding time for switching between color and bw 16
• Enter key to set the color gain level and when the agc 16
• Filter is turned on and the sensitivity is decreased by switching to 16
• Function is on you can set the agc coloer level 16
• In a poor illumination environment the ir filter is turned off in the bw mode the its 16
• In auto mode agc will be displayed as you can t adjust the 16
• In motion det you can set the motion detection function motion detection 16
• In the color bw menu you can switch on or off the ir infrared filter 16
• Ir filter is turned off and the sensitivity to low light is increased 16
• Ir filter is turned on and the sensitivity decreases in the color mode 16
• Is set the movement of an intruder can be detected when motion is detected 16
• It sets off the alarm signal of the controller 16
• Level you can set the brightness level that changes from color mode 16
• Mode depending on the amount of light in low light conditions the 16
• Mode depending the changes in the amount of light you can set 16
• Motion det 16
• Press enter 16
• Select auto and press enter and the additional menu to select 16
• Select bw and press enter and the additional menu to select 16
• Sensitivity and the area of motion detection if the motion detection function 16
• Sensitivity increases as high as a black and white camera on the other hand the 16
• Sensitivity to low light is increased to a level comparable to a black 16
• Settings manually 16
• Switching malfunction and camera af malfunction may occur 16
• The color mode 16
• The holding time to 10sec s 30sec 60sec or 300sec l 16
• To bw mode in 3 steps low medium and high 16
• After pan tilt zoom focus iris movement finishes motion det function 17
• And position of the area where you want to apply the motion detection 17
• Center or user and press enter you ll see the factory defaults of 17
• Digital zoom 17
• Display p t 17
• Display zoom 17
• Enter again to move back to the upper menu 17
• Function by yourself press left right up or down to select an area area 17
• If no change on the pan tilt position is made for 3 seconds the information window will disappear 17
• If no change on the zoom scale is made for 3 seconds the information window will disappear 17
• In display p t you can display the position of pan tilt on the screen 17
• In display zoom you can display the zoom scale on the screen 17
• In the zoom speed menu you can select the speed of the zoom key 17
• Lett right 17
• Lett right up down 17
• Magnification x 32 takes about 10 seconds low speed 17
• Magnification x 32 takes about 22 seconds slowest speed 17
• Magnification x 32 takes about 5 seconds fastest speed 17
• Magnification x 32 takes about 7 seconds high speed 17
• Menu the magnification ratio ranges from off to 10 if you set digital 17
• Motion det 17
• Motion detection function operates based on the brightness change within the 17
• Optical zoom and you will be able to enlarge a subject by max 320 times 17
• Press enter again and you will escape the area setup menu use sensitivity to set up the sensitivity of motion detection strength 17
• Press enter and then left right up or down to select a location press 17
• Right center or user as area where the motion detection function is applied select one from top bottom left right 17
• Select on and press enter to display an additional menu window of 17
• Setup region therefore erroneous operation may occur depending on the brightness difference between the background and the object that is being taken or the status of the area setup etc 17
• Tele wide 17
• That item and motion detection will be applied to the area you selected if you set the area menu to user and press enter you may vary the size 17
• The higher the more sensitive 17
• The speed 17
• Use enter and left right up or down to move and scale the motion detection area 17
• Use left or right to select a magnification ratio in the digital zoom menu 17
• Use the 17
• Use the left or right keys in the zoom speed menu to select 17
• Will not work for about 5 seconds to stablize the chage of the screen 17
• You can select one from the sub items of top bottom left 17
• You may set up the digital zoom magnification ratio in the digital zoom 17
• Zoom of scc c6403p to max 10 times the mode will become the 32 time 17
• Zoom speed 17
• Blc submenu of the alc menu 18
• Video set menu 18
• 100 1 120 1 250 1 500 1 1000 19
• 2000 1 4000 1 10k i 19
• Agc gain 19
• Brighter image than regulated agc menu setup is available only when 19
• Change in the following sequence off auto x2 auto x4 auto x6 auto x8 auto x12 19
• Cursor in the motion menu and press left and right for motion 19
• Either ntsc for 50 hz or pal for 60 hz areas is an anti flickering system that is designed to avoid image flickering on the screen due to inconsistency between the vertical synchronizing frequency of the picture and the flashing frequency of the lightening it you select and set auto to on in shutter from video set you can set ntsc or pal for your area and the auto shutter speed is fixed at 1 100 1 120 second 19
• F fast reduces the amount of agc as much as possible to monitor 19
• F if you set shutter to between auto x2 and auto x128 dis will be displayed as 19
• Fast raises the amount of agc to monitor fast subjects in the dark 19
• Flickerless 19
• Function setup press left to the slow side and right to the fast side 19
• If you set it to off or 1 100 1 120 1 ok the product will recover the previous settings of dis 19
• If you set shutter to between autox4 and autox128 focus mode will be displayed as mf the product can operate only in mf mode you can t adjust the settings manually if you set it to off 1 100 1 120 1 ok or auto x2 the product will recover the previous focus mode 19
• Immobility in the dark 19
• Is use to lower the maximum agc gain and high raise the maximum 19
• It can only operate in off mode you can t adjust the settings manually 19
• Keep pressing both left and right in the shutter menu the speed will 19
• Menu item is left dotted and the maximum agc gain is fixed to high 19
• Motion 19
• Norm fast f fast 19
• Norm sets the amount of agc to the middle to monitor mobile subjects in the dark 19
• Right to go to low or high and the agc function will be activated low 19
• S slow reduces the amount of agc as much as possible to monitor 19
• Sense the light brightness to control the shutter speed to the brightness automatically select the auto slow shutter 19
• Shutter 19
• Slow reduces the amount of agc to monitor subjects with little 19
• Slow shutter auto being composed of 5 steps s slow slow 19
• Subjects with no immobility in the dark 19
• Supposed you photographed any subject in the dark resulting in less 19
• The agc menu was designed to provide you with brighter screen 19
• The motion function is available only when the shutter men is set to 19
• The shutter menu is set to fast shutter or off press either left and 19
• Very fast subjects in the dark 19
• When the color bw menu of the camera set is set to auto the agc 19
• When the shutter menu is set to auto press down to locate the 19
• You may designate both the fast electronic shutter speed and low electronic shutter speed in the shutter menu the fast electronic shutter supports 7 shutter speeds from 1 100 1 120 to 1 1 ok second to be used for the bright and fast video image the auto slow electronic shutter supports 12 shutter speeds from x2 to x160 and sets the shutter speed to be slow in order to make the image on the screen more distinct and brighter when you photograph under dark illumination if you want to 19
• White bal 20
• 1 1 ok orautox2 in other modes autox4 autox128 focus mode will be displayed as mf the product automatically switches into mf mode you can t adjust the settings manually 21
• Brightness signal of the video signal 21
• C level it is used to set the levels for the burst signal and the entire colour 21
• Demand a total of 128 presets are available 21
• Detail controls both horizontal and vertical distinction 21
• Focus mode 21
• In special menu you can directly adjust y level c level and detail functions 21
• In the focus mode menu the focus method can be set to oneaf 21
• It s the same as the exit function of the camera set menu 21
• Mf in manual focus mode the user adjusts the focus manually 21
• One auto focus or mf manual focus 21
• Oneaf can only be selected if shutter is set to off 1 100 1 120 21
• Oneaf function may not possible withe types of objects listed below for 21
• Oneaf in the oneaf mode it automatically sets the focus after the 21
• Pan tilt zoom does not move 21
• Pantilt zoom moves and operates as the same in the mf mode if the 21
• Preset 21
• Press enter 21
• Screen condition so the camera can monitor the presetting area on 21
• Signal of the video signal 21
• Special 21
• Such objects focus manually high intensity objects or objects illuminated with low lighting obejects shot through wet or dirty glass pictures that are a mixture of distant and nearby objects white alls and other single color objects venetian blinds and other horizontally striped objects 21
• This is the menu that user sets the pan tilt location zoom focus and 21
• Use the left right keys to select oneaf ormf in the focus mode menu 21
• Y level it is used to set the levels for the sync signal and the entire 21
• Dwell time 22
• Image hold 22
• Position set 22
• Preset id 22
• Preset speed 22
• Video set 22
• Zone dir set 22
• Zone set 22
• Location 23
• Zone area 23
• Zone enable 23
• Zone id set 23
• Auto pan 24
• Auto set 24
• Dwell time 24
• Pattern 24
• Position set 24
• 24 3 25 25
• Auto pan pattern and preset setup 25
• Auto play 25
• Auto play executes scan auto pan pattern and preset when there 25
• Auto return 25
• For preset 25
• If you enter the scan set screen scan map will be displayed move the cursor 25
• Is no camera action after auto return finishes 25
• Maximum 25
• Movements and after 2 minutes it will return to a higher menu if you want to finish 25
• Number of scan is up to 4 and each scan is able to allocate 32 presets as a 25
• Pattern 25
• Pattern can be set upto 3 choose 1 2 or 3 with the left or right key in the 25
• Pattern set and press enter to get into the pattern set up screen from 25
• Play number 25
• Position setup 25
• Press enter 25
• Range from 1 to 4 for scan and auto pan 1 to 3 for pattern and 0 to 127 25
• S will appear and a preset will be included in scan 25
• Scan sets the direction of preset movement during scan operation the 25
• Scc c6403p whenever the time set by auto return elapses it covers scan 25
• Set up before the 2 minutes ends press enter 25
• The moment pattern 1 set is gone for 2 minutes it memorizes the manual 25
• This function sets up the motion which will be repeatedly performed by 25
• This menu allocates a number to the motion set by auto play the numbers 25
• This menu sets up the time during which auto play repeats 25
• To the number marked where preset is saved and press enter and 25
• Alarm in set 26
• Alarm out set 26
• Alarm priority set 26
• Alarm set 26
• Auto set 26
• Aux out control 26
• Other set 26
• Proportional p t 26
• Auto cal 27
• Auto flip 27
• Cam reset 27
• Language 27
• Password 27
• System info 27
• Turbo p t 27
• 30 3 31 28
• Alarm fan error 28
• Alarm set 28
• Auto cal 28
• Auto return 1 28
• Aux out control 28
• Be applied to the menu setup process 28
• Cam reset 28
• Camera set 28
• Contact your nearest samsung electronics service center or designated retailer before replacing the fan 28
• Equivalent to auto play a sub menu of auto set has been built in 28
• Function key 28
• Other keys than auto cal and auto return upon execution shall 28
• Other set 28
• Scc c6403p does not work properly 28
• Scc c6403p has two fans inside for preventing overheating if fan doesn t work properly messages below will be displayed in those case replace the fan 28
• Short keys 28
• Ssc 1000 or ssc 2000 controller supports the following short keys 28
• The use of auto return will be available only when the function 28
• This message is displayed when the fan which is located bottom of 28
• Video set 28
• Applicable in the european union and other european countries with 29
• Business users should contact their supplier and check the terms and conditions of 29
• Cautions 29
• Correct disposal of this product waste electrical electronic equipment 29
• Disposal please separate this from other types of wastes and recycle it responsibly 29
• Disposed with other household wastes at the end of its working life to prevent 29
• Electronically mechanically audibly or by any other method 29
• Household users should contact either the retailer where they purchased this 29
• No items contents remark 29
• Possible harm to the environment or human health from uncontrolled waste 29
• Product or their local government office for details of where and how they can take 29
• Product specifications 29
• Scc c6403p 29
• Separate collection systems 29
• The copyright of the manual belongs to samsung electronics co ltd 29
• The purchase contract this product should not be mixed with other commercial 29
• This item for environmentally safe recycling 29
• This manual will be modified according to product enhancements 29
• This marking shown on the product or its literature indicates that it should not be 29
• To promote the sustainable reuse of material resources 29
• Wastes for disposal 29
• Without the permission of samsung electronics it cannot be reproduced 29
• Лмзим 30
• Руководство пользователя 30
• Сс с6403р 30
• Внимание 31
• Правила техники безопасности 31
• Предупреждение 31
• Scc c6403p даны названия ее основных компонентов и функций а 32
• Scc c6403p и процедура ее установки а также описаны требования 32
• Scc c6403p как тем которые имеют опыт работы с аналогичными 32
• Видеокамерами так и менее опытным пользователям перед началом 32
• Видеокамеры scc c6403p в нем содержится вся информация 32
• Видеокамеры scc c6403p и заканчивая установками которые 32
• Выполняются в меню настроек 32
• Глава 1 32
• Глава 1 краткий обзор видеокамеры scc c6403p в данной главе 32
• Глава 2 32
• Глава 2 установка видеокамеры scc c6403p в данной главе 32
• Глава 3 32
• Глава 3 обзор меню настроек в данной главе описана общая 32
• Данное руководство является базовым руководством пользователя 32
• Зсс с64озр в этом приложении представлены технические 32
• Конца но те пользователи которые хотят прочесть только нужную им 32
• Краткого описания расположения и назначения органов управления 32
• Краткого содержания 32
• Лучше всего прочитать данное руководство пользователя с начала до 32
• Меню настроек видеокамеры scc c6403p подробно описано в г лаве 32
• Мы настоятельно рекомендуем всем пользователям видеокамеры 32
• Наиболее часто используемой функцией видеокамеры scc c6403p 32
• Необходимая для эксплуатации видеокамеры scc c6403p начиная от 32
• Обзор меню настроек 32
• Описаны функции выполняемые в каждом подменю настроек 32
• Организация меню настроек видеокамеры scc c6403p и подробно 32
• Перед началом эксплуатации 32
• Предъявляемые к окружающей среде 32
• Приложение технические характеристики видеокамеры 32
• Руководства описана процедура подготовки к установке видеокамеры 32
• Руководства представлено краткое описание видеокамеры 32
• Руководство 32
• Содержание 32
• Также описаны установки переключателей 32
• Характеристики видеокамеры зсс с64озр 32
• Часть могут найти эту часть с помощью представленного ниже 32
• Эксплуатации видеокамеры внимательно прочитать данное 32
• Является меню настроек setup menu 32
• В данной главе руководства представлено краткое описание 33
• Видеокамеры 5сс с6403р даны названия ее основных органов 33
• Г лава 1 краткий обзор видеокамеры scc c6403p 33
• Технические характеристики видеокамеры 33
• Управления и функций а также описаны установки переключателей ru 33
• Знакомство с видеокамерой 8сс с6403р расположение органов управления видеокамеры 8сс с6403р 34
• Подключения к плате переходника 35
• Сом 35
• Sw1 on 36
• А аз 485 с обеих сторон линии связи должна быть подключена 36
• Вид снизу 36
• Вкл 36
• Для которых назначе н одинаковый адрес в сети 36
• Заводская настройка по умолчанию 9600вр5 36
• Исходные установки установка оконечной нагрузки линии связи п8 422а р8 485 36
• Нагрузка 36
• Необходимо для того чтобы свести к минимуму отражение сигнала ru 36
• Оконечная 36
• Оконечная нагрузка будет подключена 36
• Оконечная нагрузка величина которой зависит от импеданса кабеля это 36
• Оконечная нагрузка установите переключатели 1 и 2 в положение ом вкл и 36
• Ошибка связи может возникнуть при подключении нескольких камер 36
• При использовании линии связи для передачи сигналов на большие 36
• Расстояния при подключении контроллера и линии связи с интерфейсом аз 36
• Установка адреса видеокамеры адрес видеокамеры устанавливается с помощью переключателей sw701 sw702 и 5уу703 вы можете назначить до 255 адресов используя sw701 для установки третьего разряда sw702 для установки второго разряда и sw703 для установки первого разряда адреса пример адрес 1 для видеокамеры устанавливается как показано на представленном ниже рисунке 36
• Установка протокола связи для установки протокола связи используются переключатели 1 4 блока переключателей sw704 36
• Установка скорости передачи данных для установки скорости передачи данных используются переключатели 5 и 6 блока переключателей 5 u0410 704 36
• Г лава 2 установка видеокамеры 8сс с6403р 37
• Перед установкой видеокамеры 37
• Подготовка кабелей подключение кабелей 38
• Установка видеокамеры 8сс с6403р 39
• Установка видеокамеры 40
• Г лава 3 обзор меню настроек 41
• Структура меню настроек видеокамеры 42
• Camera id 43
• V sync 43
• Меню camera set 43
• Настройки видеокамер 43
• Color bw 44
• Motion det 44
• Digital zoom 45
• Zoom speed 45
• Меню video set 46
• Настройк 46
• Motion 47
• Shutter 47
• White bal 48
• Autox4 autox128 режим focus фокусировка отобразится как mf 49
• Focus mode 49
• Mf ручная фокусировка пользователь может вручную отрегулировать фокус с помощью 49
• Oneaf однократная автофокусировка в режиме однокр аф после перемещения 49
• Preset предустановка 49
• Special 49
• А также устанавливаются параметры отображения на экране для того чтобы 49
• Белые стены и другие одноцветные объекты 49
• В меню special специальные можно напрямую настроить функции яркость 49
• В меню режим фокусировки вы можете выбрать один из следующих методов фокусировки оиеае однократная автофокусировка или ме ручная фокусировка 49
• В этом меню выполняется установка диапазона 49
• Вертикальном направлении 49
• Видеокамера могла выполнять наблюдение в заранее установленной зоне 49
• Всего доступны 128 предустановок 49
• Выбора режима ручной фокусировки 49
• Выбран если только для параметра shutter затвор установлено 49
• Выход 49
• Жалюзи и другие объекты с горизонтальными полосами 49
• Значение off выкл 1 100 1 120 1 1 ок или авто х2 в других режимах 49
• Использование функции однократная автоматическая фокусировка может 49
• Нажмите 49
• Общей цветности для видеосигнала 49
• Объектов фокусировку следует настраивать вручную 49
• Объекты снимаемые через мокрое или грязное стекло 49
• Оказаться невозможным для перечисленных ниже типов объектов для таких 49
• Панорамирования наклона установки трансфокации и фокусировки 49
• Параметр on eaf однократная автоматическая фокусировка может быть 49
• Параметров невозможно выполнить вручную 49
• При съемке комбинации удаленных и близлежащих объектов 49
• Режим фокусировки 49
• С помощью клавиш влево вправо выберите в меню авто focus опцию однокр аф или рф 49
• С уровень используется для настройки уровней сигнала вспышки и сигнала 49
• С уровень негатив уровень y уровень с и detail четкость 49
• Сигнала общей яркости для видеосигнала 49
• Специальный 49
• Трансфокатора автоматически настраивается фокусировка а если трансфокатор не перемещается то устройство работает как в режиме рф 49
• Устройство автоматически переключается в режим рф настройку 49
• Четкость регулировка четкости изображения в горизонтальном и в 49
• Это то же самое что функция выход в меню настройки камеры 49
• Яркие объекты или слабо освещенные объекты 49
• Яркость используется для настройки уровней сигнала синхронизации и 49
• Dwell time 50
• Image hold 50
• Position set 50
• Preset id 50
• Preset speed 50
• Video set 50
• Zone dir set 50
• Zone set установка зоны 50
• Location 51
• Zone area set 51
• Zone enable 51
• Zone id set 51
• Auto pan 52
• Auto set 52
• Dwell time 52
• Pattern 52
• Position 52
• Установка автоматического режима 52
• 24 3 25 53
• Auto play 53
• Auto play автоматическая программа 53
• Auto return 53
• Pattern set установка шаблона шаблон 1 2 или 3 с помощью клавиш 53
• Play number 53
• Preset предустановка 53
• Автоматическая программа 53
• Автоматический возврат 53
• Автоматического возврата 53
• Автоматическое панорамирование pattern шаблон и 53
• Автоматическое панорамирование от 1 до 3 для pattern 53
• Более высокого уровня если вы хотите закончить установку до истечения 2 53
• В подменю сканирование выполняются установка направления 53
• В этом подменю выполняется установка длительности периода повторения автоматической программы 53
• В этом подменю выполняется установка номеров перемещений которые задаются автоматической программой могут быть назначены 53
• Влево вправо и нажмите клавишу enter для того чтобы войти в экран 53
• Вручную перемещений видеокамеры а затем происходит возврат в меню 53
• До 32 предустановок 53
• Если вы вошли в экран scan set то отображается карта сканирования 53
• И предустановки когда камера останавливается после выполнения 53
• Минуты нажмите клавишу enter 53
• Может быть запрограммировано до 3 шаблонов выберите в подменю 53
• Нажмите 53
• Начала 53
• Номер шага программы 53
• Номера от 1 до 4 для функций scan сканирование и auto pan 53
• Операции сканирование может быть задано до 4 программ 53
• Переместите курсор на обозначенный звездочкой номер для которого 53
• Повторениями видеокамерой scc c640p когда истечет время заданное функцией auto return автоматический возврат она 53
• После выполнения настроек позиции 53
• Появится буква s и предустановка будет введена в программу сканирования 53
• Предустановленного перемещения камеры во время выполнения 53
• Программирования шаблона с момента начала программирования шаблона 53
• Распространяется на функции scan сканирование auto pan 53
• Сканирование 53
• Сканирования автоматического панорамирования шаблона 53
• Сканирования и в каждой программе сканирования может быть назначено 53
• Сохранены предустановки и нажмите клавишу enter после чего 53
• Функция авто программа обеспечивает выполнение функций 53
• Шаблон 1 set в течение 2 минуты происходит запоминание выполняемых 53
• Шаблон и от 0 до 127 для preset предустановка 53
• Шаблона 53
• Эта функция устанавливает движения которые будут выполняться с 53
• Alarm in set 54
• Alarm out set 54
• Alarm priority set 54
• Alarm set 54
• Auto set 54
• Aux out control 54
• Other set 54
• Proportional ря 54
• Другие установк 54
• Настройка тревожной сигнализации 54
• Auto cal 55
• D flip 55
• Language 55
• Password 55
• System info информация о системе 55
• Turbo р т 55
• Сам reset 55
• Auto cal автоматическая калибровка и auto return автоматический возврат будут использоваться в процессе настроек 56
• Npaia u iuhhw выкл 56
• Npaio u iuhhw вкл 56
• Авто calibration 56
• Авто возвра 56
• Автоматического режима имеется функция эквивалентная 56
• В этом случае замените вентилятор 56
• Вентилятора если вентилятор работает неправильно будут 56
• Вкл 56
• Внизу камеры scc c6403p работает неправильно 56
• Всп ом управление выходок 56
• Выкл 56
• Выполняемых с помощью экранных меню 56
• Выхода вкл 56
• Выхода выкл 56
• Выходз вкл 56
• Выходз выкл 56
• Данное сообщение отображается когда вентилятор установленный 56
• Для предотвращения перегрева внутри scc c6403p установлены два 56
• Др настроям 56
• З зо 3 31 56
• Использоваться только в том случае если в меню auto set установка 56
• Клавиш быстрого вызова 56
• Клавиши быстрого вызова 56
• Клавиши отличные от тех которые используются для выполнения функций 56
• Контроллеры 35с 1 ооо и 550 2000 поддерживают следующие комбинации 56
• Настройка тревог 56
• Настройки видео 56
• Настройки каперы 56
• Обратитесь в ближайший сервисный центр samsung electronics или 56
• Отображены следующие сообщения 56
• Ошибка вентилят сигнал 56
• Уполномоченному продавцу для замены вентилятора 56
• Функции auto play автоматическая программа 56
• Функция auto return автоматический возврат может 56
• Функция клавиша 56
• Scc c6403p 57
• Авторское право на данное руководство принадлежит 57
• Бытовые пользователи должны обратиться либо в магазин в котором они покупали данное изделие либо в местные органы власти за более подробной информацией о том куда и как они могут сдать это изделие для его безопасной для окружающей среды повторной переработки 57
• В руководство будут вноситься изменения в соответствии с 57
• Внимание 57
• Вносимыми в изделие усовершенствованиями 57
• Данное руководство не может размножаться электронными 57
• Компании samsung electronics 57
• Компании samsung electronics со ltd 57
• Корпоративные пользователи должны обратиться к своему поставщику и проверить условия содержащиеся в договоре купли продажи при утилизации это изделие не должно выбрасываться совместно с другими отходами коммерческой деятельности 57
• Механическими аудио и другими способами без разрешения 57
• Отходами для предотвращения возможного ущерба окружающей среде или здоровью людей из за неконтролируемой утилизации отходов отделите это изделие от другого бытового мусора и сдайте его в повторную переработку чтобы способствовать обоснованному повторному использованию материальных ресурсов 57
• Правильная процедура утилизации этого изделия электрическая и электронная аппаратура с истекшим сроком службы 57
• Приведенная ниже маркировка имеющаяся на изделии или в прилагаемой к нему документации указывает на то что по окончании срока службы изделия оно не должно выбрасываться вместе с другими бытовыми 57
• Применима только в европейском союзе или других странах европы использующих системы раздельного сбора отходов 57
• Технические характеристики видеокамеры 57
• Instrukcja obslugi 58
• Kamera kopulowa smartdome 58
• Scc c6403p 58
• Instrukcje bezpieczeñstwa 59
• Ostrzezenia 59
• Do kamery scc c6403p nazwy czesci i funkcji i ustawienia 60
• Dodatek scc c6403p specyfikacja produktu zawiera dane 60
• Elementbw sterowania i funkcji scc c6403p do metod instalacji w 60
• Instalacyjne kamery scc c6403p i wyszczegolnia przygotowanie i 60
• Instrukcji obslugi 60
• Jest to podstawowa instrukcja obslugi dla uzytkownika 60
• Kamer po uzywajgcych kamery po raz pierwszy przeczytanie niniejszej 60
• Kategoriach 60
• Menu ustawien pocz tkowych 60
• Menu ustawien pocz tkowych scc c6403p jest objasnione 60
• Najcz sciej uzywan funkcji scc c6403p moze bye menu ustawien 60
• Najlepiej jest przeczytac t instrukcje od poez tku do konca ale dla 60
• Pocz tkowych 60
• Pocz tkowych scc c6403p 60
• Poczqtkowych przedstawia strukture menu ustawien poczgtkowych 60
• Ponizsze podsumowanie zawartosci rozdzialow 60
• Product specifications of the scc c6403p in itemized categories 60
• Przed rozpoczçciem uzywania spis tresci 60
• Przel czania 60
• Rozdzial 1 60
• Rozdzial 1 scc c6403p przegl d zawiera krotkie wprowadzenie 60
• Rozdzial 2 60
• Rozdzial 2 scc c6403p instalacja wyjasnia procedury 60
• Rozdzial 3 60
• Rozdzial 3 scc c6403p przegl d zawartosci menu ustawien 60
• Scc c6403p od prostego wprowadzenia w rozmieszczenie 60
• Scc c6403p zawiera wszystkie instrukcje potrzebne do uzywania 60
• Setup menu kamery scc c6403p wlqczajqc w to szczegolowe 60
• Szczegolowo w rozdziale 3 przegl d zawartosci menu ustawien 60
• Techniczne kamery scc c6403p wyszczegblnione w pojedynczych 60
• Uzytkownikow poszukuj cych tylko cz sciowych informaeji mamy 60
• Wyjasnienie funkcji dostepnych w kazdym submenu 60
• Wymagania otoezenia instalacji 60
• Zaawansowanych uzytkownikow korzystaj cych juz z podobnych 60
• Zalecamy wszystkim uzytkownikom scc c6403p od 60
• Dane techniczne produktu 61
• Glownej jej funkcje rozmieszczenie elementow sterowania i 61
• Informacje na temat kamery scc c6403p i zaprezentujemy 61
• Rozdzial 1 scc c6403p przeglqd 61
• Ustawienia przelgcznika 61
• W niniejszym rozdziale dokonamy krotkiego wprowadzenia w 61
• Umiejscowienie elementów sterowania 62
• Wprowadzenie do kamery scc c6403p 62
• Externe 63
• Podlaczenia adaptera 63
• Terminal podl czenia zasilania terminal jednostki 63
• Tyl scc c6403p plytka adaptera 63
• Wyjscie alarmowe wejscie alarmowe 63
• A samsung pól 64
• B samsung pelny 64
• Domyslne ustawienie fabryczne to 9600bps 64
• Funkcji impedancji kabla na kazdym koñcu linii przesylowej aby przesylac 64
• Najnizszego 64
• Np przypadek ustawien adresu kamery nr 1 obrazuje ponizszy rysunek 64
• Przypisac do 255 adresów kamer za pomocasw701 do wyboru cyfry 3 64
• Rs485 jest podlaczony powinien byc zakoñczony odpowiednio do 64
• Sieciowy moze wystapic blad w komunikacji 64
• Sw702 do wyboru cyfry 2 i sw703 do cyfry 1 64
• Sygnaly na dalekie odleglosci poprzez kontrolowanie odbicia sygnalów od 64
• Ustawienia poczatkowe 64
• Ustawienia szybkosci przesylania danych 64
• Ustawienia zakoñczenia rs 422a rs 485 64
• Ustawienie adresu kamery 64
• Ustawienie protokólu komunikacji 64
• Uzyj sw701 sw702 lub sw703do ustawien adresu kamery mozna 64
• Uzyj szpilek 1ß4 w sw704 aby ustawic protokól komunikacji 64
• Uzyj szpilek 5 i 6 w sw704 64
• W przypadku podlßczenia wielu kamer którym przypisano ten sam adres 64
• W sposób pokazany na rysunku na strukturze тару kiedy sterownik i rs 64
• Zakoñczenie uzywanie numerów 1 i 2 szpilki wlacz on i bçdzie zakoñczony 64
• Przed rozpoczqciem instalacji 65
• Rozdzial 2 scc c6403p instalacja 65
• Sprawdzenie zawartosci opakowania 65
• W tym rozdziale sprawdzimy zawartosc opakowania kamery przed zainstalowaniem kamery scc c6403p i przygotujemy adapter odpowiedni do systemu zasilania pobór mocy 18w napiçcie ac24v 1 5 a nastçpnie zainstalujemy scc c6403p i podl czymy kable 65
• Kabel adaptera zasilania 66
• Kabel video 66
• Przygotowanie kabli podl czanie kabli 66
• Instalacja scc c6403p 67
• Ostrzezenia bezpieczenstwa podczas instalacji 67
• Produkty instalacyjne sprzedawane oddzielnie 67
• Instalacja kamery 68
• Pocz tkowych setup menu scc c6403p najpierw 69
• Przejrzymy ogóln struktur menu ustawien pocz tkowych i nast pnie przyjrzymy si funkcjami kazdego z menu 69
• Rozdzial 3 przegl d zawartosci menu 69
• Ustawien poczqtkowych 69
• W tym rozdziale dokonamy przeglgdu menu ustawien 69
• Struktura menu ustawien pocz tkowych 70
• Brak hasla 71
• Czestotliwosci zewnetrznego zrodla zasilania 71
• Ekranie monitora podlaczonego do tej kamery ustaw wlaczenie id 71
• Góra dol lewo prawo enter do ustawien menu w 71
• Jezeli jest prawidlowe pojawi siç ekran wyboru menu poprzez 71
• Jezeli zasilanie jest wylaczone po wlaczeniu funkcji ustawien auto 71
• Kamery moze bye utworzony z 20 znakow alfanumerycznych wraz z 71
• Kamery wlaczyc i wcisnij enter wyswietli sie submenu wyboru 71
• Menu preset kamery 71
• Mozna ustawic faze linii linia 71
• Mozna uzywac menu faza submenu linia do przypisania adanej 71
• Nastepujacy ekran 71
• Niektorymi znakami specjalnymi 71
• Numer identyfikacyjny kamery camera id 71
• Numeru identyfikacyjnego kamery scc c6403p numer identyfikacyjny 71
• Numeru identyfikacyjny mozna umiescic w dowolnym miejscu za 71
• Pan skanowanie sterowanie rçczne i nie s wykonywane zadne inne ustawienia kamera po wlaczeniu zasilania zacznie pracowac w ustawionej funkcji 71
• Posrednictwem submenu lokalizacja 71
• Przypadku najpierw wpisz 4 cyfrowe haslo dostepu do ustawien 71
• Realizowana w trybie int przez zegar wewnetrzny scc c6403p i w 71
• Synchronizacja pionowa sygnalu z ktorapracuje scc c6403p jest 71
• Trybie li nia przez dopasowanie synchronizacji pionowej do 71
• Utworzone 71
• Uzyj sterownika do wcisniecia przycisku wyboru menu i wyswietli sie 71
• V sync 71
• W menu id kamery mozna wlaczyc pokazywanie id kamery na 71
• W menu v sync mozna wybrac synchronizacja pionowa 71
• W przypadku uzyj przycisków 71
• Wcisniecie przycisku g0ra dol lewo prawo enter 71
• Wcisnij enter 71
• Wcisnij przycisk 71
• Wybierz li nia i wcisnij enter wyswietli sie submenu linia gdzie 71
• Znaki oznaczajaobecnosc submenu w danym menu 71
• Alarmowy 72
• Auto moze wystapic bl dne dzialanie systemu ustawiania 72
• Auto wybierz ten tryb do automatycznego wyboru trybu pomi dzy 72
• Bialym bw poziom i czasu jego wl czenia czas trwania 72
• Burst wlatczyc sygnal wzmocnienia kolorow burst jest wysylany 72
• Burst wyl nie jest wysylany sygnal wzmocnienia kolorow 72
• Bw filtr podczerwieni ir jest wyl czony i obraz na ekranie jest 72
• Czarno bialy bw w trzech krokach niski sredni i wysoki 72
• Czarno bialy czulosc na niski poziom jasnosci wzrasta do 72
• Czarno bialych z drugiej strony gdy filtr podczerwieni ir jest wl czony spada 72
• Czas trwania ustaw czas trwania przel czenia trybu holding z 72
• Czulosc kamery w try bie kolor 72
• Detekcja ruchu motion det 72
• Dodatkowe menu wyboru poziomu pracy w trybie czarno 72
• Intruza po wykryciu ruchu do sterownika bqdzie emitowany sygnal 72
• Ir jest wl czony i spada czulosc kamery pracuj cej w trybie 72
• Kolor filtr podczerwieni ir jest wlgczony i widok na ekranie jest normalny 72
• Kolor na bw uzaleznionego od ilosci swiatla mozna 72
• Kolor wybierz auto i wcisnij enter a pojawi si 72
• Mozna regulowac r cznie 72
• Nacisni cie przycisku enter umozliwia ustawienie poziomu poziom 72
• Natomiast w dobrych warunkach oswietlenia filtr podczerwieni 72
• Obszaru area w ktorym bqdzie aktywna 72
• Ostrosci af kamery 72
• Podczerwieni ir infrared w slabych warunkach oswietleniowych filtr ir jest 72
• Poziom agc color level poziom koloru agc 72
• Poziom mozna ustawic poziom jasnosci ktory zmienia tryb kolor na 72
• Poziomu porownywalnego z kamerami czarno bialymi 72
• Trybami kolor i bw w zaleznosci od ilosci swiatla w slabych 72
• Ustawic czas trwania na 10s s 30s 60s lub 300s l 72
• Ustawic czulosc jej pracy sensitivity i sektor monitorowanego 72
• Uwaga jezeli uzywasz zródla swiatla podczerwonego w trybie pracy 72
• W funkcji wykrywania ruchu motion det mozna wl czyc funkcjq 72
• W menu kolor bw mozna wl czyc on lub wyl czyc off filtr 72
• W trybie auto funkcja agc wyswietlana jest jako ustawien nie 72
• W trybie czarno bialym bw wzrasta czulosc kamery jak w przypadku kamer 72
• Warunkach oswietleniowych filtr podczerwieni ir jest 72
• Wcisnij enter 72
• Wl czona funkcja detekcja ruchu pozwala na wykrycie ruchu 72
• Wspolnie z kompletnym czarno bialym sygnalem video 72
• Wybierz bw i wcisnij enter a pojawi si dodatkowe menu 72
• Wybor kolor czarno biaty color bw 72
• Wyboru funkcji wzmocnienia kolorow burst wl wyl 72
• Wyl czony 72
• Wyl czony i wzrasta czulosc kamery przel czonej w tryb bw 72
• Wzmocnienia kolor po wl czeniu funkcji ago mozna ustawic 72
• Aby ustawic szybkosc zmiany ustawienia ogniskowej zoom w 73
• Ciagu 3sekund okno informacyjne zniknie 73
• Do 10 jezeli ustawisz zoom cyfrowy kamery scc c6403p na wartosc 73
• Funkcja detekcji ruchu dziala na zasadzie zmiany jasnosci w ustawionym 73
• Gòra dói 73
• Jesli pozycja pan tilt panoramowanie pochylenie nie zostanie zmieniona w 73
• Jesli skala zoom nie zostanie zmieniona w ciggu 3sekund okno informacyjne zniknie 73
• Left lewa right prawo center srodek lub user uzytkownik i naci snij enter wy s wietlone zostan fabryczne ustawienia domy sine i dia wybranego obszaru wl czona zostanie funkcja motion detection detekcja ruchu jezeli w menu obszar wybierzesz uzytkownik i wcisniesz enter mozna zmienic wielkosc i polozenie sektora i wybrac sektor dzialania funkcji wykrywania ruchu wcisnij przyciski gòra dol lewo i prawo aby ustalic wielkosc sektora wcisnij przycisk enter i nastçpnie przyciski gòra dol lewo i prawo do wyboru polozenia sektora ponownie wcisnij przycisk enter aby powrócic do wyzszego menu ponownie wcisnij enter i nastçpnie przyciski gòra dol lewo i prawo do skalowania wielkosci sektora dzialania funkcji motion detection uzyj opcji sensitivity do ustawien czulosci funkcji wykrywania ruchu im wyzsza wartosc tym czulsze na ruch dzialanie funkcji 73
• Lewo i prawo 73
• Maksymaln 10 krotn tryb 32 krotnego zoomu optycznego bçdzie miai 73
• Maksymaln wartosc do 320 krotnej uzyj przycisków lewo lub prawo do 73
• Mozna ustawic wartosc powiçkszenia zoomu cyfrowego w menu 73
• Nastçpuj cych zakresach 73
• Obszarze z tego powodu funkcja moze dzialac w nieprawidlowy sposób na skutek róznicy jasnosci pomiçdzy tlem a rejestrowanym obiektem lub statusem konfiguracji obszaru itd 73
• Pan tilt zoom focus przyslona funkcja wykrywania ruchu nie bçdzie dzialac przez okolo 5 sekund aby ustabilizowac obraz na ekranie 73
• Panoramowanie pochylenie obrazu display p t 73
• Po zakonczeniu pracy obrotów i poklonów kamery 73
• Powiçkszenie x 32 trwa okolo 10 sekund wolna 73
• Powiçkszenie x 32 trwa okolo 22 sekund najwolniejsza 73
• Powiçkszenie x 32 trwa okolo 5 sekund najszybsza 73
• Powiçkszenie x 32 trwa okolo 7 sekund szybka 73
• Pozyqç pan tilt panoramowanie pochylenie 73
• Przycisków zoomu tele wide 73
• Szybkosc zmiany ogniskowej zoom speed 73
• Uzyj przycisków 73
• Uzyj przycisków gòra dói 73
• Uzyj przycisków lewo lub prawo w menu predkosc zoomu 73
• W menu predkosc zoomu mozna wybrac szybkosc dzialania 73
• W trybie display p t panoramowanie pochylenie obrazu na ekranie mozna wy swietlic 73
• W trybie display zoom zoom obrazu na ekranie mozna wy swietlic skalç zoom 73
• Wybierz opcj ç on wl i naci s nij enter aby wy s wietli c dodatkowe okno menu motion det detekcja ruchu po wl czeniu funkcji motion detection detekcja ruchu jako ustawienie area obszar mo z na wybra c opcj ç top gòra bottom dói left lewa right prawo center srodek lub user uzytkownik wybierz jedn z opcji top góra bottom dól 73
• Wyboru wartosci powiçkszenia w menu zoom cyfrowy 73
• Zoom cyfrowy 73
• Zoom cyfrowy wartosc zmienia siç w zakresie od wyl czenie off 73
• Zoom obrazu display zoom 73
• Automatyka kontroli oswietlenia alc 74
• Dla opeji w menu blc uzytkownik moze ustawic wielkosc i lokalizacj 74
• Fabrycznie ustawione wartosci domyslne menu 74
• Istnieje funkcja automatycznego ustawiania otworu przyslony iris do wykrywanego poziomu oswietlenia poza tafunkcja mozna samodzielnie regulowac jasnosc menu alc automatyczna kontrola oswietlenia pozwala na ustawienia poziomu wyjscia video 74
• Jasnosc 74
• Jesli po wybraniu opeji reczny w obszarze przyslona nacisni ty zostanie 74
• Jezeli uzywasz zwyklej kamery do filmowania obiektu oswietlanego z tylu lub silnie oswietlanego obiekt na monitorze b dzie zbyt ciemny na jasnym tie kompensacja tylnego oswietlenia jest uzywana do ochrony czytelnosci obrazu przy filmowaniu z silnym oswietleniem z tylu za pomocaprzyciskbw left right mozna skonfigurowac 5 ustawien obszarbw dol gora lewo right rodek oraz funkcj uzytkownik ktbra umozliwia bezposrednie ustawienie obszarbw na przyklad dla opeji w menu blc mozna zatwierdzic ustawiony obszar dol naciskajac przycisk enter w stanie dol 74
• Kompensacja tylnego oswietlenia blc 74
• Menu opuszczenia ustawien wyjscie sluzy do wyjscia z menu kamery scc c6403p i powrotu do menu gtownego wyjscie ignoruj zmienione informacje i przywroc uprzednio 74
• Menu preset video 74
• Mozna wybrac ustawienie size wielkoèc a nast pnie nacisnac 74
• Obszaru blc naciskajac przycisk enter po ustawieniu kursora na 74
• Opeji user uzytkownik za pomoca przycisku left right 74
• Przycisk enter w obszarze location lokalizacja mozna 74
• Przycisk enter wyswietlony zostanie ekran dodatkowy umozliwiajacy 74
• Przyciskbw up down left right w gbr w dbl w lewo w prawo 74
• Przyslona iris 74
• Right w gbr w dbl w lewo w prawo 74
• Ustawic lokalizacj obszarbw za pomoca przyciskbw up down left 74
• Ustawienie r cznego otwierania lub zamykania przeslony 74
• Uzyj i w menu poziom do sterowania poziomem wyjscia video 74
• W lewo w prawo w przypadku opeji size wielkoéc za pomoca 74
• Wybierz alc z menu przyslona i wcisnij enter pojawia si submenu ustawien poziomu wyjscia video i blc kompensacji tylnego oswietlenia poziom wyjscia video moze bye regulowany za pomoca przyciskbw lewo prawo 74
• Wyjscie exit 74
• Zapisane 74
• Zapisz zapisz informacje o dokonanych ustawieniach menu preset ignoruj zmienione informacje i przywroc pocz tkowe 74
• Agc ruch 75
• Automatyka optymalizacji obrazu agc 75
• B szybko nanosi sii dzialania agc w najwyzszym mozliwym stopniu do 75
• Dis jest wyswietlana jako funkcja ta moze dzialactylko w trybie off wyl ustawiennie mozna regulowa cr czme w przypadku wybrania ustawienia off wyl lub 1 100 1 120 1 10k przywrocone zostanie poprzednie ustawienie funkcji 75
• Focus ostrosc wyswietlany jest iako mf urz dzenie moze dzialactylko w trybie r cznego ustawiania ostrosci mf ustawiennie mozna regulowa cr cznie w przypadku wybrania ustawienia off wyl 1 100 1 120 1 10k lub auto x2 przywrocone zostanie poprzednie ustawienie trybu focus ostrosc 75
• Funkcja ruchu motion jest dost pna tylko kiedy w menu migawka wybierzesz automatyczne ustawianie dluzszych czasów pracy migawki i do wyboru posiada ustawienia w pi ciu krokach b wolno wolno nörmalnie szybko b szybko b wolno redukuje sii dzialania agc w najwyzszym mozliwym stopniu do 75
• Kiedy w menu kolor bw kamery ustawisz funkcja auto menu agc jest 75
• Kiedy w menu migawka wybierzesz ustawienie auto wcisnij przycisk w dól aby zlokalizowac polozenie kursora w menu ruchu i wcisnij przyciski lewo i prawo do ustawieh funkcji ruchu wcisnij przycisk lewo aby wybrac dluzsze czasy pracy migawki wolno i prawo aby wybrac czasy szybsze szybko 75
• Komp migotania 75
• Menu agc zostalo zaprojektowane w taki sposób zeby obraz ciemniejszy niz ustawiony uzyskany w warunkach slabego oswietlenia rozjasnic do odpowiedniego poziomu ustawienia menu agc s dost pne tylko kiedy w menu migawka wybierzesz krótkie czasy pracy migawki szybko migawka lub wylgczysz tryb off wcisnij przyciski lewo lub prawo aby wybrac poziom niski low lub wysoki high i wlgczyc funkcja agc opcja niski sluzy do obnizenia maksymalnej optymalizacji obrazu agc gain a wysoki do zwi kszania agc gain 75
• Migawka 75
• Monitorowania bardzo szybko poruszajgcych si obiektów w ciemnym otoczeniu 75
• Niedost pne dia ustawiania i maksymalny poziom optymalizacji obrazu agc gain dziala na wysokim poziomie high 75
• Nörmalnie ustawia sii dzialania agc w polowie skali do monitorowania 75
• Obserwowania nieruchomych obiektów w ciemnym otoczeniu 75
• Po ustawieniu opcji shutter migawka pomi dzy auto x2 i auto x128 funkcja 75
• Po ustawieniu opcji shutter migawka pomi dzy auto x4 i auto x128 tryb 75
• Ruchomych obiektów w ciemnym otoczeniu 75
• Si obiektów ciemnym otoczeniu 75
• Si obiektów w ciemnym otoczeniu 75
• Standard ntsc 50 hz lub pal 60 hz est systemem zapobiegaj acym migotaniu obrazu na ekranie z powodu róznicy pomiqdzy czestotliwo scipsyncnronizacji pionowej obrazu a cz e stotliwo scia migania o swietlenia po wybraniu i ustawieniu z menu video set ustawienia video opcji auto na wartosc on wl w obszarze shutter migawka mo z na wybra c standard ntsc lub pal spowoduje to ustawienie szybko s ci migawki na 1 100 1 120 sekundy 75
• Szybkö zwi ksza sii dzialania agc do monitorowania szybko poruszajgcych 75
• W menu ustawieh migawki shutter mozna ustawic krótki czas otwarcia migawki elektronicznej lub dluzszy czas automatyczny auto krótkie czasy otwarcia migawki maj wartosci od 1 100 1 120 sékundy do 1 10000 sekundy do filmowaniajasnych i szybko przemieszczajgcych si obiektów dlugie czasy otwarcia migawki w trybie auto majg 12 wartosci od x2 do x128 dia uzyskama na ekranie obrazu bardziej czytelnego i jasniejszego po wybraniu tego trybu pracy migawki jezeli cncesz aby kamera samodzielnie odczytywala poziom oswietlenia i automatycznie dobierala do niego czas otwarcia migawki wybierz z menu migawka jedn z wartosci auto 75
• Wcisni cie i przytrzymanie przycisku lewo i prawo w menu ustawieh migawki shùtter spowoduje zmian ustawionego czasu pracy migawki w nast pujgcej kolejnosci 75
• Wcisnij enter 75
• Wolno redukuje sii dzialania agc do monitorowania wolno poruszajgcych 75
• Wyl auto x2 auto x4 auto x6 auto x8 auto x12 auto x16 auto x24 autox32 auto x48 auto x64 autox96 auto x128 wyl 1 100 1 120 1 250 1 500 1 1000 1 2000 1 4000 h 10k 75
• Balans bieli 76
• Cyfrowa stabilizaeja obrazu dis 76
• Auto x2 w innych trybach autox4 autox128 tryb focus 77
• C poziom umozliwia ustawienie poziomów serii sygnalów oraz calego 77
• Calego sygnalu luminaneji dia sygnalu wideo 77
• Detail szczególy 77
• Detal kontrolowanie poziomu szczególów w poziomie i w pionie 77
• Dziala w taki sam sposób jak w menu ustawieñ kamery ustawienia kamery 77
• F funkcja oneaf moze nie bye dostepna w przypadku wymienionych 77
• Funkcje oneaf mozna wy brae tylko po ustawieniu opeji shutter 77
• Funkeje y level sygnal y c level poziom c oraz 77
• Jest do 128 ustawieñ do zaprogramowania 77
• Jest to menu w którym uzytkownik moze ustawic polozenie 77
• Kamera moze monitorowac wybrany obszar na z danie dostqpnych 77
• Mf w trybie reczny focus uzytkownik samodzielnie ustawia ostrosc obrazu 77
• Migawka na wartoscoff wyl 1 100 1 120 1 1 ok lub 77
• Oneaf jednorazowe wyostrzenie obrazu i mf reczny focus 77
• Oneaf w trybie oneaf ostrosc ustawiana jest automatycznie po zmianie 77
• Ostrosc jest wy swietlany jako mf urz dzenie automatycznie prze l czasie wtryb reeznej regulacji ostrosci mf ustawiefmie mozna regulowacrecznie 77
• Ostrosci obiekty o duzej intensywnosci lub obiekty stabo oswietlone obiekty fotografowane przez mokre lub zabrudzone szyby obrazy naktórych znajdufosie odlegte i bliskie obiekty obiekty jednokolorowe na biatym tie ruchóme zaluzje i inne obiekty z poziomymi paskami 77
• Pan tilt zoom i dziala w taki sam sposób jak w trybie recznego 77
• Pan tilt zoom ostrosc i warunki wyswietlania na ekranie 77
• Ponizej obiektów w takich przypadkach konieezna jest reezna regulacja 77
• Programowanie preset preset 77
• Specjalne 77
• Sygnal y umozliwia ustawienie poziomów sygnalu synchronizacji oraz 77
• Sygnalu chrominancji dia sygnalu wideo 77
• Tryb ustawiania ostrosci 77
• Ustawiania ostrosci mf jesli pan tilt zoom nie zostal zmieniony 77
• Ustawiania ostrosci tryb focus 77
• Uzyj przydsków lewo prawo aby wybrac oneaf lub mf menu wyboru trybu 77
• W menu special specjalne mozna bezposrednio ustawic nastepujece 77
• W menu wyboru trybu ustawiania ostrosci tryb focus mozna wybrac 77
• Wcisnij enter 77
• Wyjscie exit 77
• Czasu wyswiet 78
• Programowanie numeru identyfikacyjnego 78
• Programowanie szybkosci ruchu 78
• Ust video 78
• Ustawienia kierunku strefy 78
• Ustawienia strefy 78
• Ustawienie pozycji 78
• Wyjscie exit 78
• Zatrzym obrazu image hold 78
• Ekranu ustawien obszaru strefy zone area 79
• Enter aby 79
• Funkcja niniejsza sluzy do przypisania do 12 numerow 79
• Funkcja niniejsza wlgcza i wylgcza on lub off wskazanie numeru id 79
• Identyfikacyjnych kazdej strefie prywatnosci uzyj w tym celu 79
• Lewo prawo dla obszaru danej strefy zone area wejdz do ekranu 79
• Lokalizacja 79
• Menu lokalizacji strefy lokalizacja wyznacza granice obrotu w 79
• Numeru id z dodatkowego menu lokalizacja 79
• Obrotu wcisnij 79
• Obszaru strefy z pozycji ust obsz stref wybierz numer 79
• P t z wcisnij 79
• Po ustawieniu 79
• Prywatnosci s zakohczone 79
• Przyciskbw lewo prawo gora lub dot mozna wybrac pozycje 79
• Strefy 79
• Strefy z ekranu map stref prywatnosci i wcisnij enter aby wejsc do 79
• Ustawien by ustawic obrbt pan nast pnie wybierz pozycje rozpocz cia i 79
• Ustawienia numeru id strefy 79
• Ustawienia obszaru strefy 79
• Wcisnij enter 79
• Wcisnij enter aby wejsc do ekranu mapy strefy prywatnosci mapa 79
• Wcisnij przycisk enter ponownie obrbc aby wybrac pozycjq 79
• Wl czenie strefy 79
• Zakohczenia i wcisnij enter teraz ustawienia obszaru strefy 79
• Zakohczyc 79
• Automatyka ruchôw auto pan 80
• Czasu wyswiet 80
• Sterowanie r czne pattern 80
• Szybkosc 80
• Ustawianie polozenia position set 80
• Ustawienia automatyczne 80
• 24 3 25 81
• Automatyeznie wykonywany przez kamerç scc c6403p w czasie 81
• Autoodtwarzanie 81
• Autoodtwarzanie auto play 81
• Autopowrot auto return 81
• Bye przypisane do 32 zaprogramowanych ustawien preset 81
• Bçdzie przypisany skanowanie scan 81
• Dia preset od odo 127 81
• Dia zaprogramowanych ustawien skanowanie i autoodtwarzanie 81
• Do ekranu ustawien sterowanie r czne od tej chwili kamera realizuje 81
• Enter nastçpnie obok numeru pojawi siç wskazanie s i do ustawienia 81
• Funkcja autoodtwarzanie 81
• Funkcja autoodtwarzanie uruchamia dzialanie funkeji 81
• Funkcja autoodtwarzanie ustawia parametry ruchu ktôry bçdzie 81
• Funkcja skanowanie sluzy do wyboru kierunku w którym jest 81
• Funkeji automatyeznego powrotu auto return 81
• Jezeli wejdziesz do ekranu ustawien kierunku ruchu scan set wyswietli 81
• Kiedy kamera nie wykonuje zadnych operaeji po zakonczeniu dzialania 81
• Minuty zapamiçtuje go i przechodzi do wyzszego menu jezeli chcesz 81
• Mozna zapamiçtac do 3 róznych nagranych 2 minutyowych ustawianych 81
• Niniejsze menu przypisuje numer ustawionemu ruchowi kamery 81
• Numer odtwarzania 81
• Numeru oznaczonego gdzie znajduje siç zapisane ustawienie i wcisnij 81
• Odliczania czasu autopowrot tqczy w sobie dzialanie funkeji 81
• Pattern 81
• Po ustawieniu 81
• Prawo numer 1 2 lub 3 w ustaw trasy i wcisnij enter aby wejsc 81
• Programowania ustawien preset 81
• Punktu 81
• R cznie sterowany zestaw ruchów ustaw trasyttrwajçcy 2 81
• Realizowany autoodtwarzanie podczas obserwowania wedlug 81
• Rozpoczçcia 81
• Rçcznie zestawów sterowanie r czne wybierz przyciskami lewo lub 81
• Siç mapa programowanych ustawien scan map przesuh kursordo 81
• Skanowanie auto pan sterowanie r czne i 81
• Skanowanie auto pan sterowanie rçczne i ustawien 81
• Skanowanie scan 81
• Ustawionych sposób poruszania siç kamery i kazde z tych ustawien moze 81
• W niniejszym menu mozna ustawic czas w którym bçdzie powtarzana 81
• Wcisnij 81
• Wcisnij enter 81
• Zakonczyc zapisywanie zestawu ruchów przed uplywem 2 minuty wcisnij 81
• Zakres numerow wynosi od 1 do 4 dia sterowanie r czne od 1 do 81
• Zaprogramowanego ustawienia preset mozna ustawic do 4 takich 81
• Inne ustawienia 82
• Proporcjonalne ustawienie obrotu poklonu 82
• Sterowanie wyjsciem zewn trznym 82
• Ustawienia alarmu 82
• Ustawienia alarmu wejscia 82
• Ustawienia alarmu wyjscia 82
• Ustawienia automatyki 82
• Ustawienia priorytetu alarmu 82
• Auto flip 83
• Automatyczna kalibracja 83
• Informacje o systemie 83
• Przywrócenie preset fabrycznych cam reset 83
• Turbo p t 83
• 30 3 31 84
• Autokali bracja 84
• Autopowrot 1 84
• Blad alarmu 84
• Bçdaca odpowiednikiem autoodtwarzanie z rozbudowanym 84
• Cam reset 84
• Function key 84
• Inne ustawienia 84
• Jezeli wentylator nie dziala prawidlowo pojawiasiç ponizsze 84
• Lub serwisem fi rmy samsung electronics 84
• Niniejsza wiadomosc wyswietla siç w chwili gdy wentylator 84
• Przed wymiana wentylatora nalezy skontaktowac sie ze sprzedawca 84
• Przyciski inne niz autokalibracja i autopowrot w czasie 84
• Przyciski skrótów 84
• Przycisków skrótu 84
• Scc c6403p nie dziala prawidlowo 84
• Scc c6403p posiada dwa wentylatory dia unikniçcia przegrzania 84
• Sterowanie wyjsciem aux 84
• Sterownik ssc 1000 lub ssc 2000 korzystajaz nastçpujacych 84
• Submenu ustawieh automatycznych ustawienia auto 84
• Uruchamiania powinny byc uzywane w czasie wykonywania ustawieh 84
• Ust alarmu 84
• Ust video 84
• Ustawienia kamery 84
• Uzycie skrótu autopowrot bçdzie dostçpne tylko jezeli funkcja 84
• Wskazania w takim wypadku wymieh wentylator na nowy 84
• Zainstalowany na spodzie kamery 84
• Dane techniczne produktu 85
• Ostrzezenia 85
• Prawidlowe pozbywanie 85
• Scc c6403p 85
• Zuzytego produktu odpady sprzçtu elektryeznego i elektronieznego 85

Похожие устройства

• Tesy CN 202 ZF Инструкция по эксплуатации
• Samsung SCC-C6407P Инструкция по эксплуатации
• Tesy HL 293 V PTC Инструкция по эксплуатации
• Samsung SCC-C6475P Инструкция по эксплуатации
• Tesy FEF 200S Инструкция по эксплуатации
• Samsung SCC-C9302P Инструкция по эксплуатации
• Tesy WEF 200 SR Инструкция по эксплуатации
• Samsung SCC-RC130E Инструкция по эксплуатации
• Tesy LD 168 D Инструкция по эксплуатации
• Samsung SHR-2042 Инструкция по эксплуатации
• Tesy EV 15S 2000 130 F46 TP2 Инструкция по эксплуатации
• Samsung SHR-2041 Инструкция по эксплуатации
• Tesy EV7/5S2 200 60 F40 TP2 Инструкция по эксплуатации
• Samsung SHR-2040P Инструкция по эксплуатации
• Tesy EV10/7S2 300 65 F41 TP2 Инструкция по эксплуатации
• Samsung SHR-2082 Инструкция по эксплуатации
• Tesy EV15/7S2 500 75 F42 TP2 Инструкция по эксплуатации
• Samsung SHR-2080 Инструкция по эксплуатации
• Tesy EV 12/9S2 800 99 F43 TP2 Инструкция по эксплуатации
• Samsung SHR-2162 Инструкция по эксплуатации

Cable Connection Preparing the Cables To install and use the SCC C6403P the following cables should be 1 First connect BNC prepared video the Power Adapter Cable The cable that plugs into the SCC C6403P power input receptacle has the rated voltage of AC24V 1 5A Check the rated voltage before using the cable Video one cable end of the connector Output to Terminal VIDEO OUT 2 Then the connect connector the to other the end Video of E Input Terminal of the monitor 3 Now connect the Power Adapter Cable Use a driver to screw one part of the two lines of Power Adapter to Power Input Terminal of the SCC C6403P Video Cable The SCC C6403P s cable is a BNC Cable for connecting the video output terminal to the video input terminal of the monitor 4 Adjust the switch on the Power Adapter to the proper voltage Then connect the Power Adapter s plug to the Power Connector 5 Connect the Remote Control Terminal of the SCC C6403P and the external Controller 2 3 2 4
