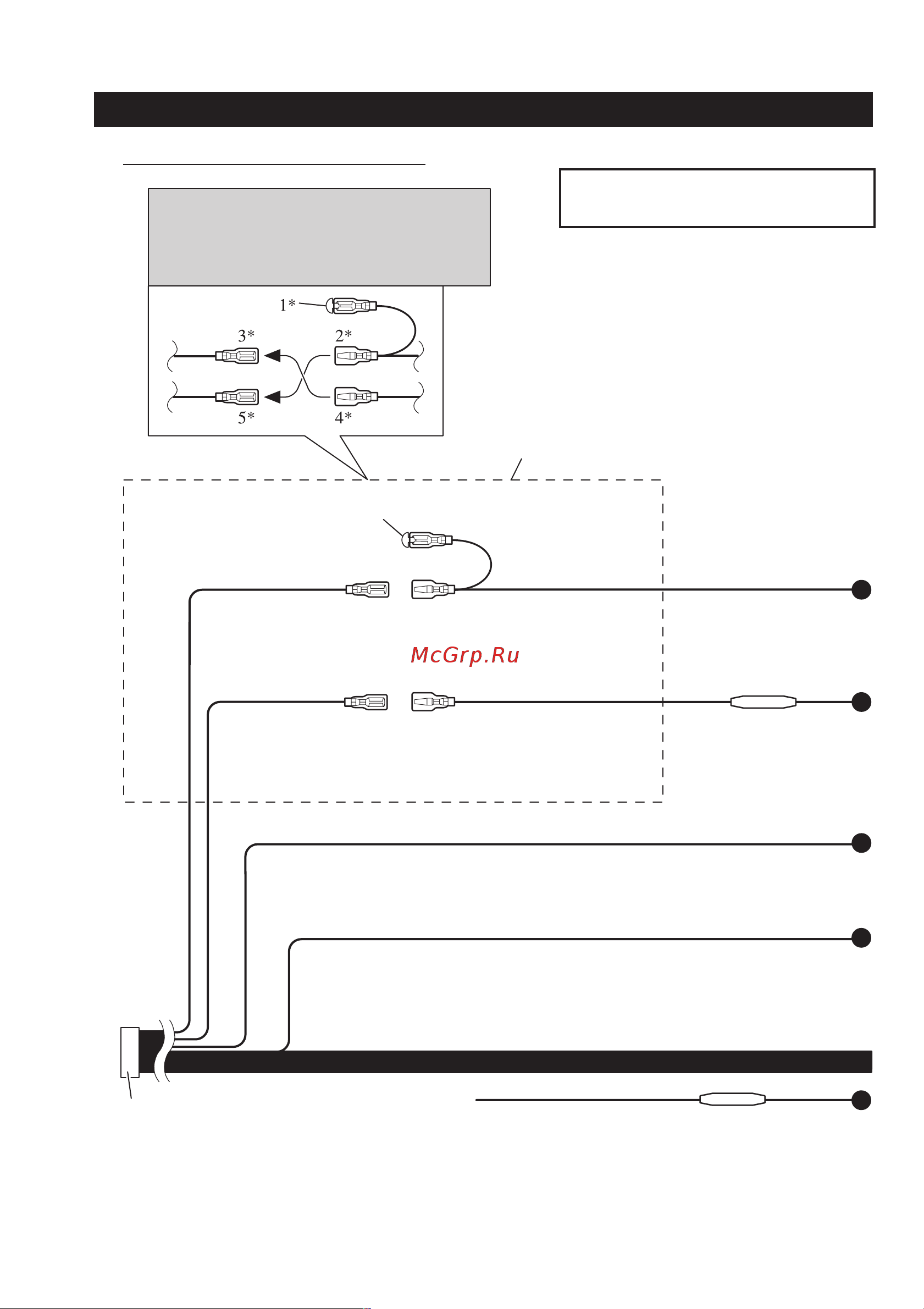

Схема подключения Основные подключения Примечание В зависимости от типа автомобиля фун кции 3 и 5 могут различаться В этом случае подключите 2 к 5 а 4 к 3 Проводка этого устройства окрашена в соответствии с новым стандартом Подключите контакты одно го цвета друг к другу Колпак 1 Если этот разъем не исполь зуется не удаляйте колпак Желтый 3 Резерв или До полнительно Красный 5 Дополнительно или Резерв Желтый 2 К разъему на который питание по дастся постоянно независимо от положения ключа зажигания Красный 4 К электрическому разъему управ ляемому ключом зажигания 12 В постоянного напряжения включенис выключснис иопротивление предохранителя Черный земля К металлическому кузову автомобиля Разъем ISO Примечание В некоторых автомобилях разъем ISO может быть разделен надвое В этом случае подключите оба разъема 8 Желтый черный Сопроти вление Если Вы пользуетесь сотовым телефо ном подключите его к контакту Audio предохранителя Mute приглушение звука на сотовом телефоне Если Вы нс используете со товый телефон нс подключайте кон такт Audio Mute
