Pioneer DEH-P3590MP [5/36] Установка аппарата
![Pioneer DEH-P3590MP [5/36] Установка аппарата](/views2/1121615/page5/bg5.png)
5
Установка аппарата
Подключение аппарата
Примечания:
Этот аппарат предназначен для автомобилей с 12вольтным аккумулятором и заземлением типа «минус на
массе». Прежде чем устанавливать его в автомобиль с жилым кузовом для загородного отдыха, грузовик
или автобус, проверьте напряжение аккумулятора.
Во избежание короткого замыкания в электрической системе обязательно отсоедините отрицательный ()
кабель аккумулятора до начала установки.
Обратитесь к инструкциям за сведениями о подключении усилителя мощности и других устройств, затем
надлежащим образом сделайте соединения.
Закрепите проводку кабельными зажимами или изоляционной лентой. Для защиты проводов обмотайте их
изолентой в тех местах, где они проложены вплотную к металлическим частям автомобиля.
Прокладывайте и закрепляйте провода таким образом, чтобы они не могли соприкасаться с движущимися
частями, такими как рычаг переключения передач, стояночный тормоз или механизм перемещения сиде
ний. Не прокладывайте провода в местах, которые могут сильно нагреваться, например, поблизости от вы
пускной отдушины обогревателя. Если изоляция провода расплавляется или истирается, появляется опас
ность короткого замыкания на массу (на корпус автомобиля).
Не пропускайте желтый провод сквозь отверстие в моторный отсек для подключения к аккумулятору. Это
повредит изоляцию и вызовет очень опасное короткое замыкание.
Не замыкайте провода накоротко. Если Вы сделаете это, защитный контур не сможет действовать должным
образом.
Никогда не разрезайте изоляцию провода питания и не делайте отводы от него, чтобы подать питание на
другую аппаратуру. Допустимая токовая нагрузка провода будет превышена, что приведет к его перегреву.
Для замены используйте только предохранитель с номиналом, указанным на гнезде для предохранителей.
Ввиду использования уникальной схемы BTPL, никогда не производите проводку таким образом, чтобы ка
бели АС были заземлены напрямую или чтобы отрицательные () кабели левой и правой АС были общими.
Акустические системы, подключаемые к данному аппарату, должны относиться к типу АС высокой мощнос
ти с минимальной паспортной мощностью 50 Вт и импедансом от 4 до 8 Ом. Подключение АС с иными зна
чениями мощности и/или импеданса, чем указано здесь, может привести к тому, что АС задымятся, заго
рятся или выйдут из строя.
При включении питания аппарата на выход по синебелому проводу подается контрольный сигнал. Подклю
чите этот провод к разъему дистанционного управления системой на внешнем усилителе мощности или к
разъему релейного управления автоматической антенной автомобиля (максимум 300 мА, 12 В постоянного
тока). Если автомобиль оборудован стекловолоконной антенной, подключите провод к разъему источника
питания автономного усилителя несущей частоты антенны.
Когда с системой используется внешний усилитель мощности, ни в коем случае не подключайте синебе
лый провод к разъему питания этого усилителя. Также не подключайте синебелый провод к разъему пита
ния автоматической антенны. Такое соединение может вызвать чрезмерное потребление тока и привести к
неисправности.
Во избежание коротких замыканий покрывайте неподключенные провода изоляционной лентой. Особенно
тщательно изолируйте неиспользуемые провода акустических систем. Если провода не заизолированы, су
ществует возможность короткого замыкания.
Для предотвращения неправильного соединения входная сторона разъема шины IPBUS сделана синей, а
выходная сторона – черной. Соединяйте разъемы одинакового цвета.

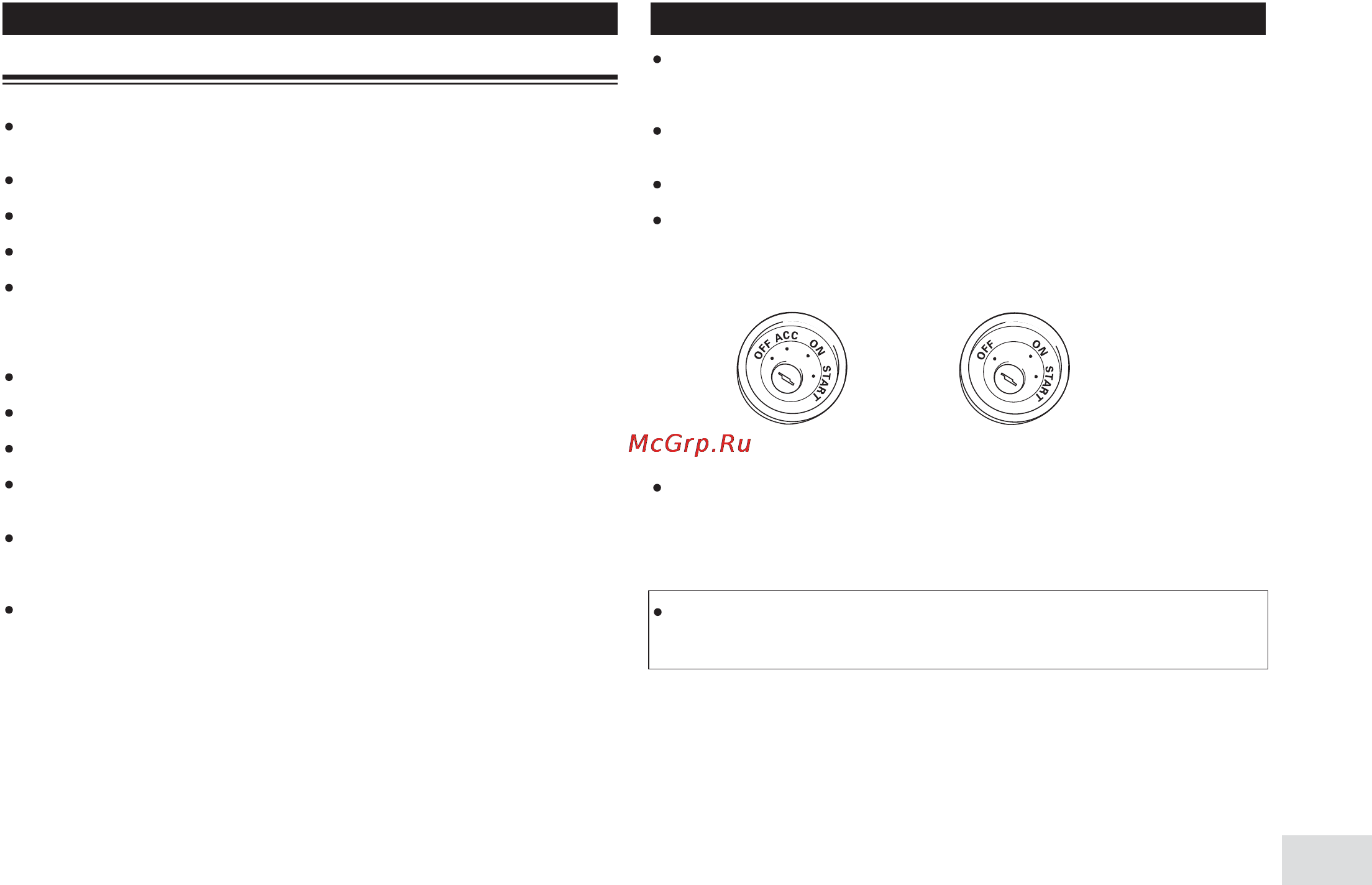

Если данный аппарат устанавливают в автомобиль, у которого на замке зажигания нет позиции «ACC» [Ак
сессуары], красный провод следует подключить к клемме, связанной с операциями замка зажигания
«ON/OFF» [Включено/Выключено]. Если это не сделано, аккумулятор может разрядиться, когда Вы покине
те автомобиль на несколько часов.
Позиция «ACC» Нет позиции «ACC»
Черный провод предназначен для заземления. Пожалуйста, заземлите этот провод отдельно от заземления
устройств, работающих с большими токами, например, усилителей мощности.
Если Вы заземлите эти устройства вместе, то в случае отсоединения провода заземления существует риск
повреждения или возгорания устройств.
Провода данного аппарата и других устройств могут иметь различные цвета, даже если выполняют одну и
ту же функцию. При подключении аппарата к другим устройствам сверяйтесь с прилагаемыми к аппарату
ре инструкциями и соединяйте провода, имеющие одинаковую функцию.
