Pioneer DEH-P3590MP [6/36] Установка аппарата
![Pioneer DEH-P3590MP [6/36] Установка аппарата](/views2/1121615/page6/bg6.png)
6

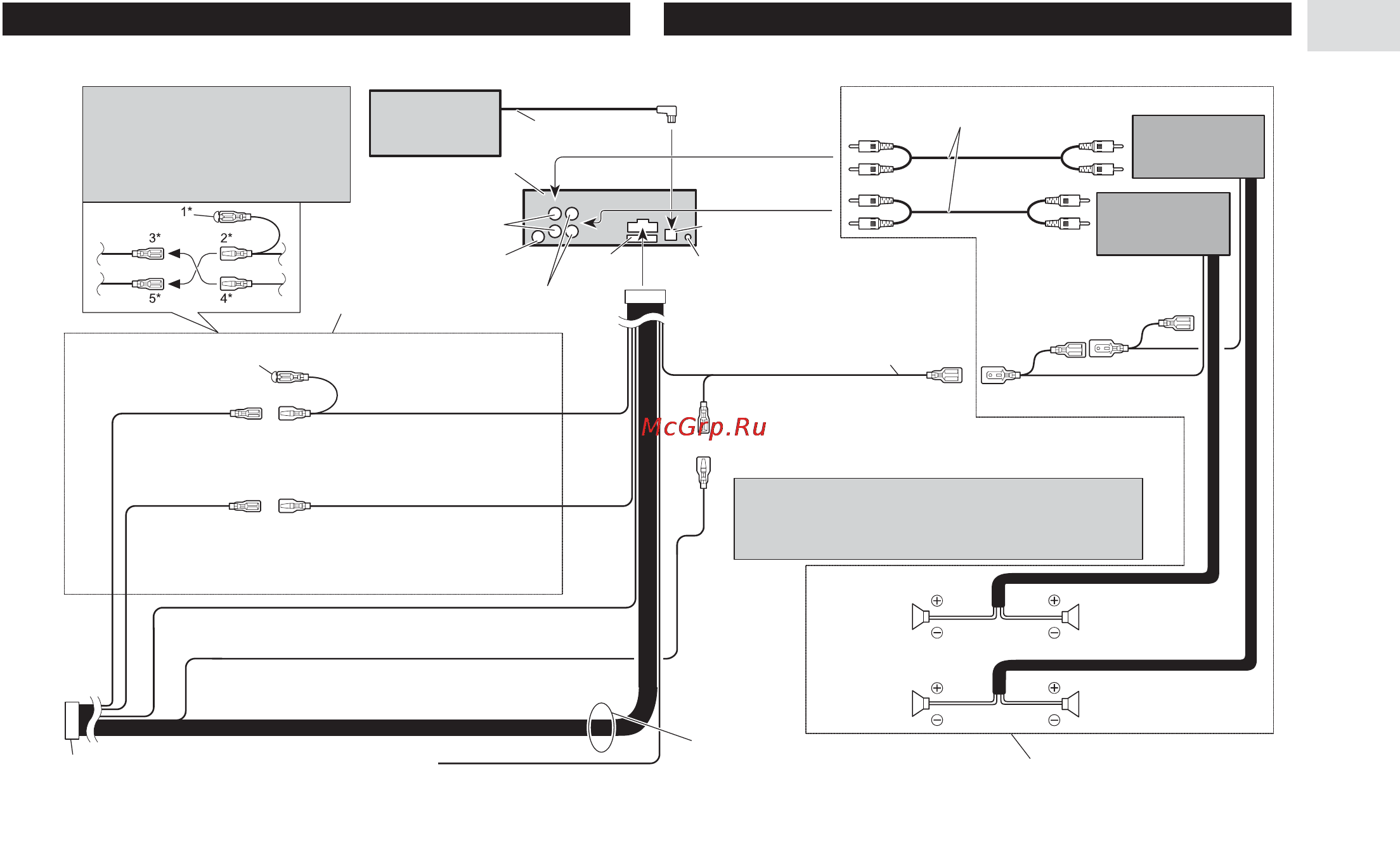

Установка аппарата
Аппарат соответствует новым цветам проводов.
Примечание
В зависимости от типа автомобиля функ
ции проводов 3* и 5* могут быть разны
ми. В таком случае обязательно соеди
няйте 2* с 5* и 4* с 3*.
Данный аппарат
Задний выход
Гнездо
предо
хранителя
Разъем антенны
Соедините про
вода одинаково
го цвета друг с
другом.
Крышка (1*)
Когда разъем не использует
ся, не снимайте крышку.
Желтый (3*)
Резервный
(или аксессуары)
Желтый (2*)
К клемме, которая всегда находится под
напряжением независимо от положения
замка зажигания.
Красный (5*)
Аксессуары
(или резервный)
Красный (4*)
К клемме, управляемой ВКЛЮ
ЧЕНИЕМ/ВЫКЛЮЧЕНИЕМ замка
зажигания (12 В пост. тока)
Черный (заземление)
На массу (к металлическому корпусу автомобиля)
Разъем стандарта ISO
Примечание
В некоторых автомобилях разъем стандарта ISO мо
жет быть разделен на два. В таком случае подклю
чайте к обоим разъемам.
Провода АС
Белый: (+) фронтальной левой АС
Белочерный: () фронтальной левой АС
Серый: (+) фронтальной правой АС
Серочерный: () фронтальной правой АС
Зеленый: (+) тыловой левой АС
Зеленочерный: () тыловой левой АС
Фиолетовый: (+) тыловой правой АС
Фиолетовочерный: () тыловой правой АС
Выполните эти соединения в случае использо
вания дополнительного усилителя.
Тыловая АС
Тыловая АС
Фронтальная АС
Левый канал
Правый канал
Фронтальная АС
Распределение штыревых контактов разъема ISO будет раз
ным в зависимости от типа автомобиля. Соединяйте 6* и 7*,
когда штыревой контакт 5 относится к управлению антенной.
В автомобиле другого типа никогда не соединяйте 6* и 7*.
Синебелый (6*)
Синебелый (7*)
К разъему релейного управления автоматичес
кой антенной (макс. 300 мА, 12 В пост. тока).
Дистанционное управления
системой
Синебелый
К разъему управления системой на усилителе мощности
(макс. 300 мА, 12 В пост. тока).
Разъем для кабельного дистанционного управления
Пожалуйста, смотрите Инструкцию к кабельному дистан
ционному управлению (продается отдельно).
Усилитель мощности
(продается отдельно)
Усилитель мощности
(продается отдельно)
Вход шины IPBUS (синий)
Кабель шины IPBUS
Соединительные кабели с штекерами
RCA (продаются отдельно)
Многодисковый CD
чейнджер (продает
ся отдельно)
Желточерный
Если Вы пользуетесь сотовым телефоном, то подключи
тесь через провод функции «Audio Mute» [Отключение зву
ка аудиосистемы] на сотовом телефоне. Если не пользуе
тесь, оставьте провод «Audio Mute» свободным от
соединений.
Фронтальный выход
