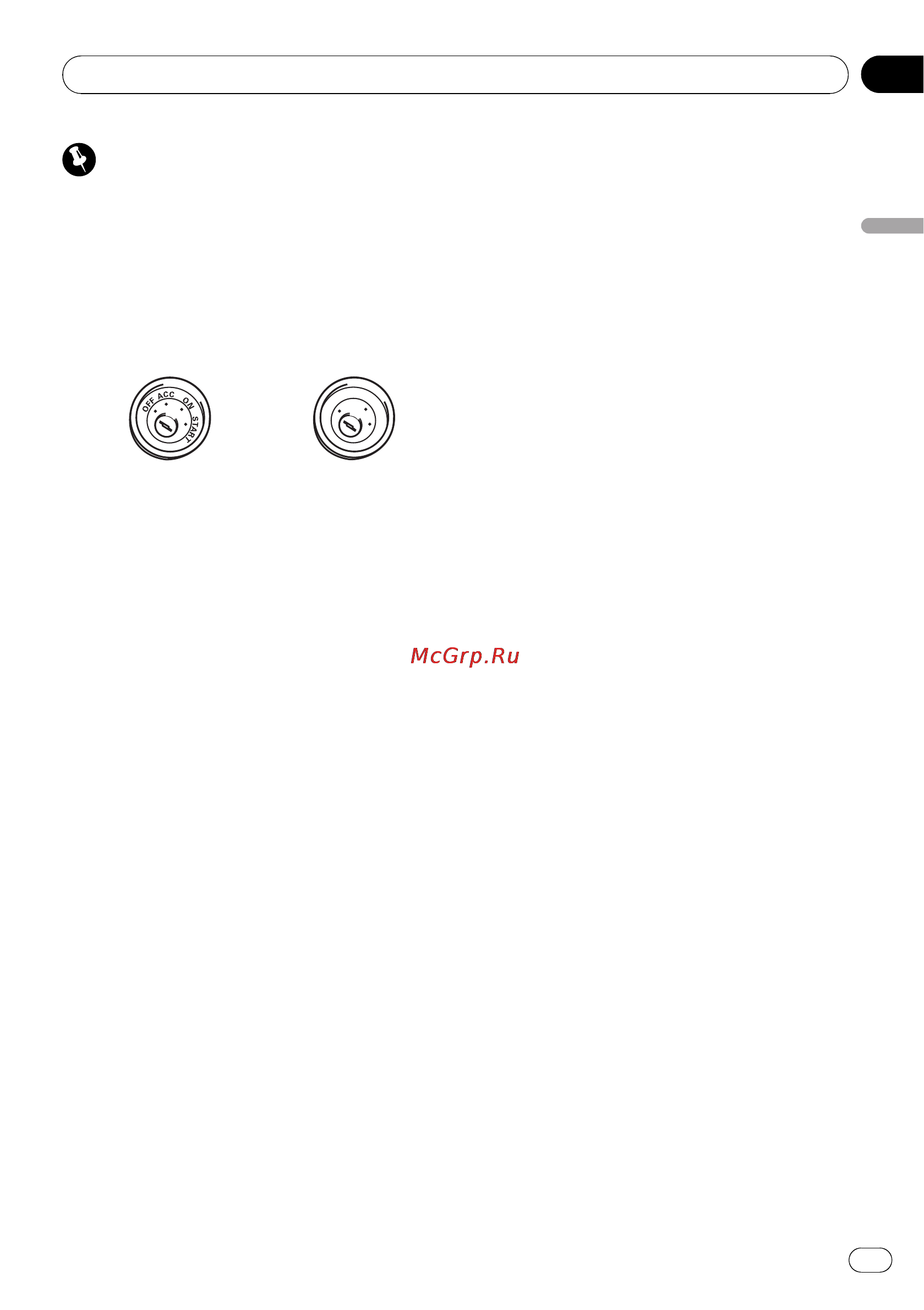

Важно
! При установке данного устройства на авто-
мобиле, в котором отсутствует положение
АСС (дополнительное оборудование)
ключа зажигания, красный кабель должен
быть подключен к клемме, которая опреде-
ляет рабочее положение ключа зажигания.
В противном случае может возникнуть
утечка тока аккумуляторной батареи.
O
N
S
T
A
R
T
O
F
F
Положение ACC Положение ACC от-
сутствует
! Эксплуатация данного устройства в усло-
виях, отличных от описанных ниже, может
привести к пожару или сбою в работе ус-
тройства.
— Транспортные средства с 12-вольтовым
аккумулятором и заземлением отри-
цательного полюса.
— Громкоговорители 50 Вт (выходная
мощность) иот4 до 8 Ом (сопротивле-
ние).
! Во избежание короткого замыкания,
перегрева или неисправностей обязатель-
но соблюдайте следующие указания.
— Перед установкой отсоедините отри-
цательную клемму аккумулятора.
— Закрепите провода при помощи зажи-
мов или изоляционной ленты. Для за-
щиты проводки заизолируйте провода в
местах их соприкосновения с метал-
лическими деталями.
— Разместите все кабели в удалении от
подвижных деталей, таких как рычаг
переключения передач и направляю-
щие сидений.
— Разместите все кабели в удалении от
нагревающихся деталей, таких как
решетка обогревателя.
— Не пропускайте желтый кабель через
отверстие в моторный отсек для по-
дключения к аккумулятору.
— Изолируйте концы всех неподсоединен-
ных кабелей изоляционной лентой.
— Не укорачивайте кабели.
— Никогда не срезайте изоляцию со
шнура питания данного устройства с
целью подачи питания на другое ус-
тройство. Допустимая нагрузка кабеля
по току ограничена.
— Используйте предохранитель с указан-
ными параметрами.
— Запрещается напрямую заземлять от-
рицательный вывод громкоговорителя.
— Запрещается скреплять отрицательные
кабели громкоговорителей вместе.
! При включении питания устройства упра-
вляющий сигнал подается через сине-
белый провод. Подключите его к клемме
панели управления внешнего усилителя
мощности или клемме реле управления
антенны с электроприводом (макс. 300 мА
12 В постоянного тока). Если автомобиль
оборудован встроенной в оконное стекло
антенной, подсоедините провод к клемме
питания усилителя антенны.
! Запрещается подсоединять сине-белый
кабель к клемме питания внешнего уси-
лителя мощности. Также запрещается по-
дсоединять данный провод к клемме
питания антенны с электроприводом. В
противном случае может возникнуть
утечка тока аккумуляторной батареи или
иная неисправность.
! Черный кабель является заземляющим.
Данный кабель и заземляющий кабель
другого устройства (особенно устройств,
предназначенных для эксплуатации при
больших токах, таких как усилитель мощ-
ности) должны монтироваться отдельно. В
противном случае их случайное от-
соединение может привести к пожару или
неисправности.
Соединения
Ru
21
