Ознакомление с устройством2
Ознакомление с устройством
Требования к свободному пространству

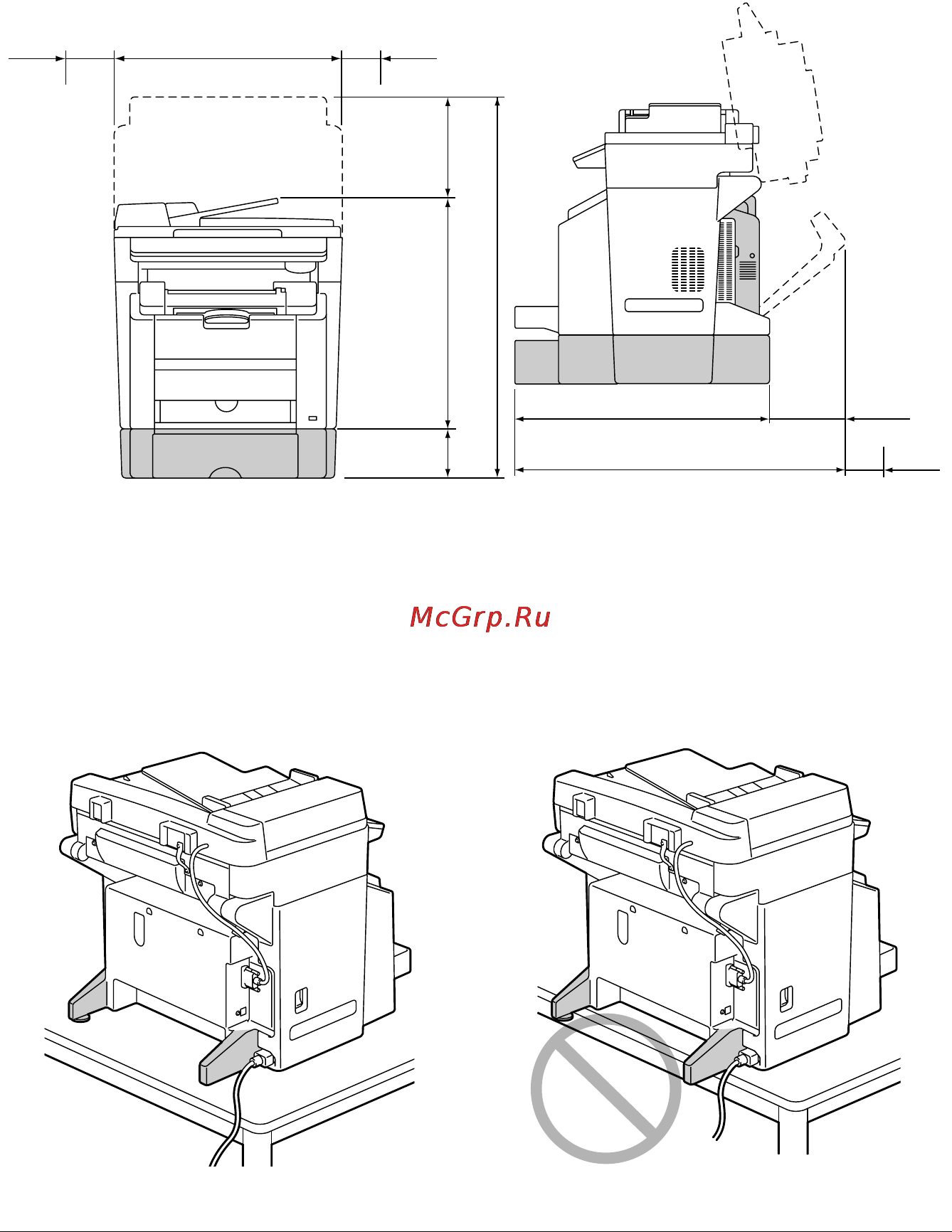

Рекомендуется соблюдать указанные на иллюстрациях свободные зоны,
которые гарантируют простой порядок обслуживания устройства,
замены расходного материала и выполнения регламентных работ.
"# Опциональные устройства окрашены на рисунке в серый цвет .
Указания по установке
При установке устройства на столе, обратите внимание на то, чтобы
ножки устройства не выходили за пределы крышки стола
.
528 мм (20,8 ")
Вид спереди Вид сбоку
138
мм
(5,4 ")
581 мм (22,9 ")
902 мм (35,5 ")
531 мм (20,9 ")
233 мм
(9,2 ")
100 мм
(3,9 ")
100 мм (3,9 ")
768 мм (30,2 ")
100 мм
(3,9 ")
187 мм
(7,4 ")
