Описание панели управления10
Описание панели управления

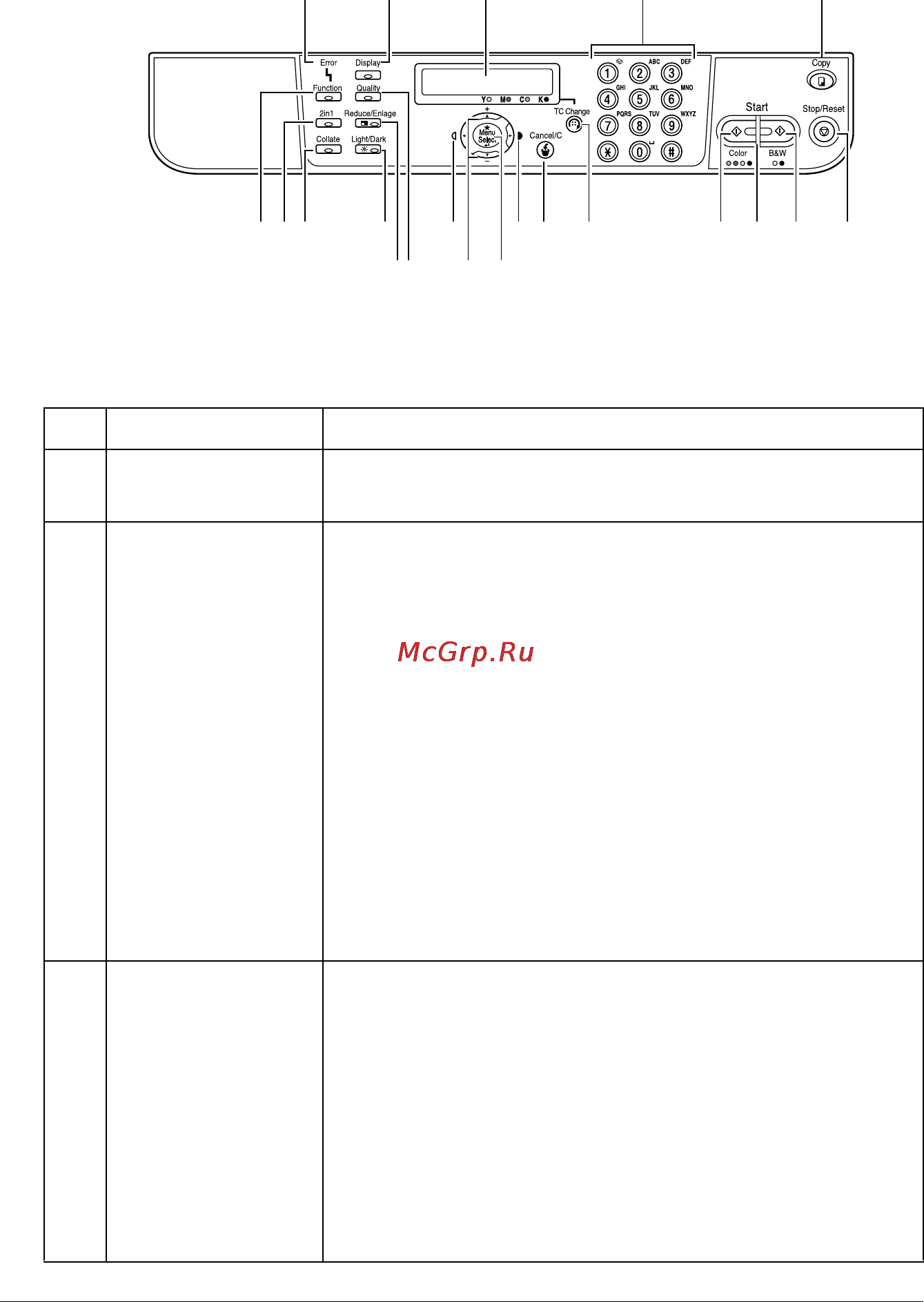

Индикаторы и кнопки на панели управления
№ Имя Функция
1 Индикатор Error
(Ошибка)
Загорается при возникновении какой-либо
ошибки.
2 Кнопка Display
(Показать)
$ При нажатии на кнопку отображается
оставшийся объем тонера в тонер-картридже.
Подробности указаны в разделе
«Символы на
дисплее» на странице 13.
$ При нажатии на кнопку отображается
количество распечатанных или сканированных
страниц. Подробности указаны в разделе
«Проверка количества распечатанных/
сканированных страниц» на странице 15.
$ При нажатии на кнопку распечатается Выписка
настроек устройства. Подробности указаны
в
разделе «Печать Выписки настройки
устройства» на странице 112.
3 Дисплей $ На дисплей отображается такая информация
как тип носителя, насыщенность копии
и
масштаб. Подробности указаны в ра зделе
«Символы на дисплее» на странице 13.
$ При возникновении ошибки, на дисплее
высвечивается сообщение об ошибке.
Подробности указаны в разделе «Сообщения
о состоянии, об ошибках и сервисные
сообщения» на странице 143.
12 3 4 5
678 11 12
14
12
13
15 16 17
10 9
18 19 20
