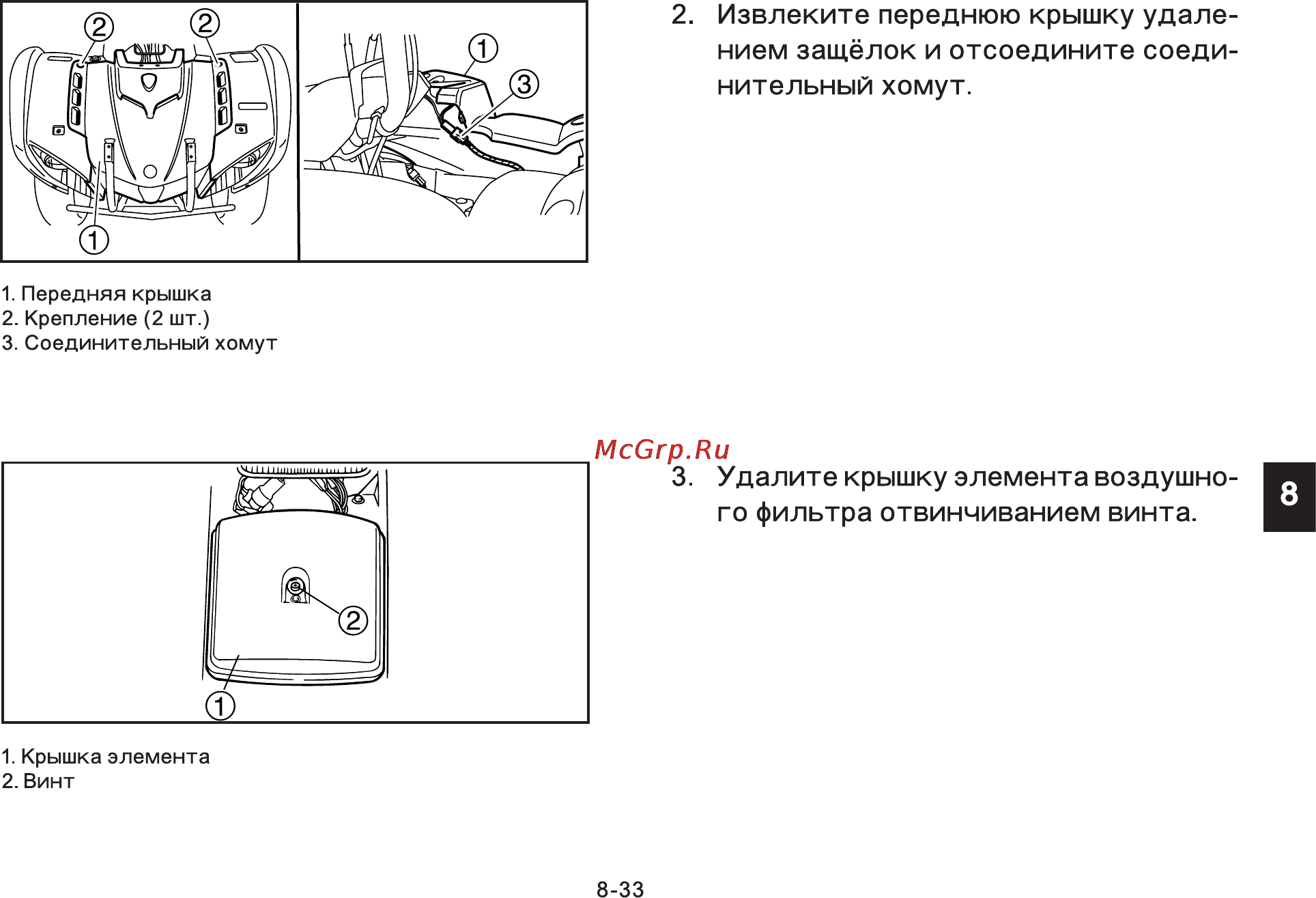

о Извлеките переднюю крышку удале нием защёлок и отсоедините соеди нительный хомут о 1 Передняя крышка 2 Крепление 2 шт 3 Соединительный хомут Удалите крышку элемента воздушно го фильтра отвинчиванием винта 1 Крышка элемента 2 Винт 8 33 8
