Контрольные функции
45

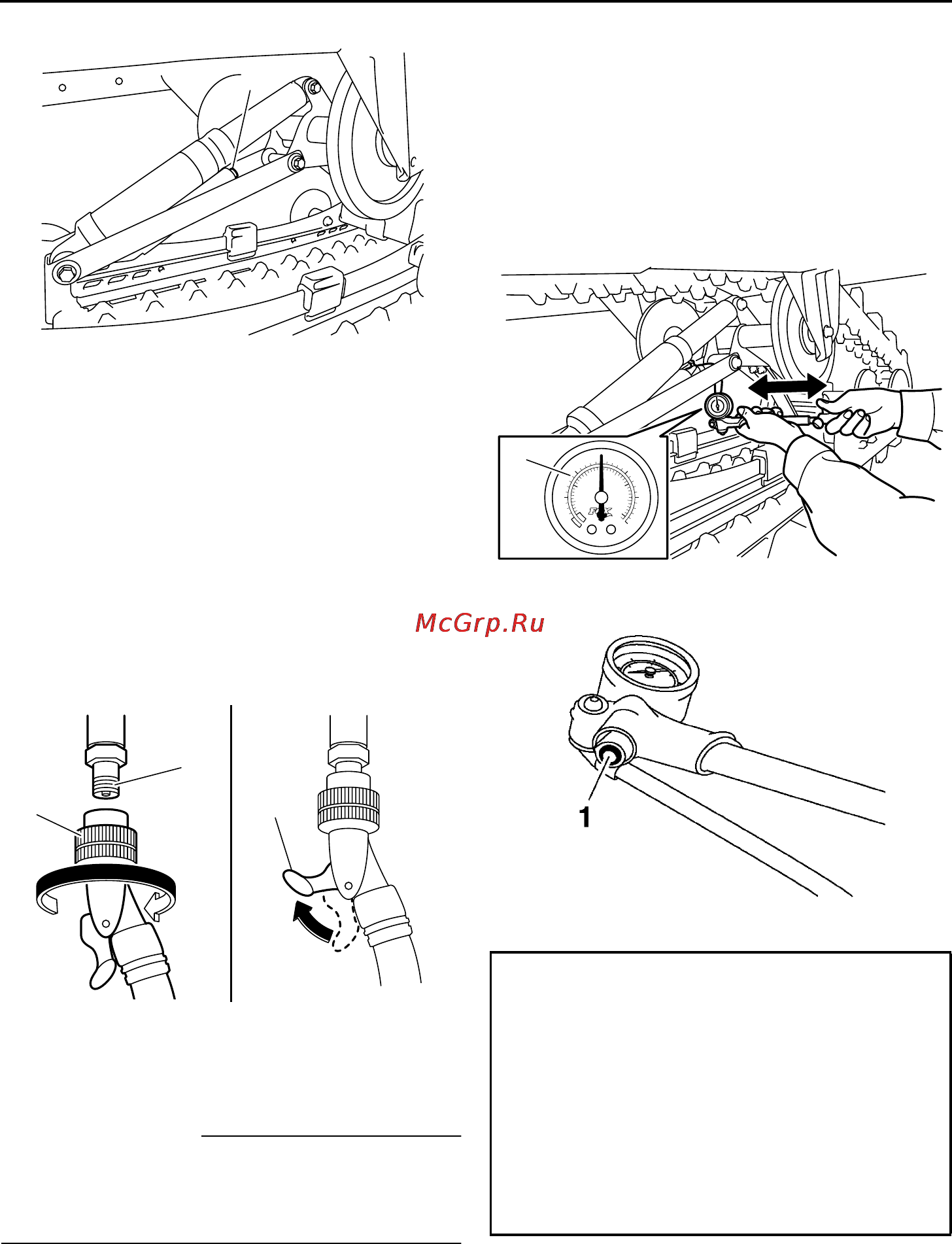

4. Заведите разъем шланга насоса
амортизаторов на пневматический клапан
амортизатора и затяните его примерно на
шесть оборотов, пока манометр насоса не
укажет давление, а затем поднимите
рычаг фиксатора разъема шланга вверх.
ВНИМАНИЕ: Не перетягивайте разъем
пневматического клапана, так как это
приведет к повреждению уплотнения.
[XCS00721]
ПРИМЕЧАНИЕ
Если давление воздуха в амортизаторе
отсутствует, манометр покажет на нулевую
отметку.
5. Для повышения давления несколько раз
прокачайте насос. Давление должно
медленно возрастать. Если давление
возрастает быстро, убедитесь, что насос
правильно присоединен и затянут на
пневматическом клапане. Для понижения
давления воздуха нажмите на клапане
черную кнопку стравливания.
ВНИМАНИЕ: Не превышает 1406 кПа
(14.1 кгс/см², 200 psi).
[XCS00981]
1. Крышка пневматического клапана
1. Пневматический клапан
2. Разъем шланга
3. Рычаг фиксатора разъема шланга
1
1
2
3
1. Манометр (шкала высокого давления)
1. Кнопка стравливания на клапане
Пределы давления воздуха:
FX10M53S 773–1406 кПа (7.7–14.1
кгс/см², 112–204 psi)
FX10M62S 773–1406 кПа (7.7–14.1
кгс/см², 112–204 psi)
Рекомендуемое давление воздуха:
FX10M53S 1034 кПа (10.3 кгс/см², 150
psi)
FX10M62S 1034 кПа (10.3 кгс/см², 150
psi)
150
200
250
300
100
50
0
10
bar
psi
5
0
20
15
R
ACING
S
HOX
1
